1. SVG静止无功补偿器概述
SVG(Static Var Generator)静止无功补偿器是现代电力系统中不可或缺的动态无功补偿装置。它就像电网中的"智能调压师",能够实时感知系统电压波动,并通过快速注入或吸收无功功率来维持电网稳定。与传统SVC相比,SVG采用全控型电力电子器件(如IGBT),具有响应速度快(<10ms)、补偿精度高、谐波含量低等显著优势。
在新能源大规模并网的今天,SVG的应用场景愈发广泛:
- 光伏电站并网点电压支撑
- 风电场的无功功率调节
- 工业厂区的电能质量治理
- 城市配电网的电压稳定性提升

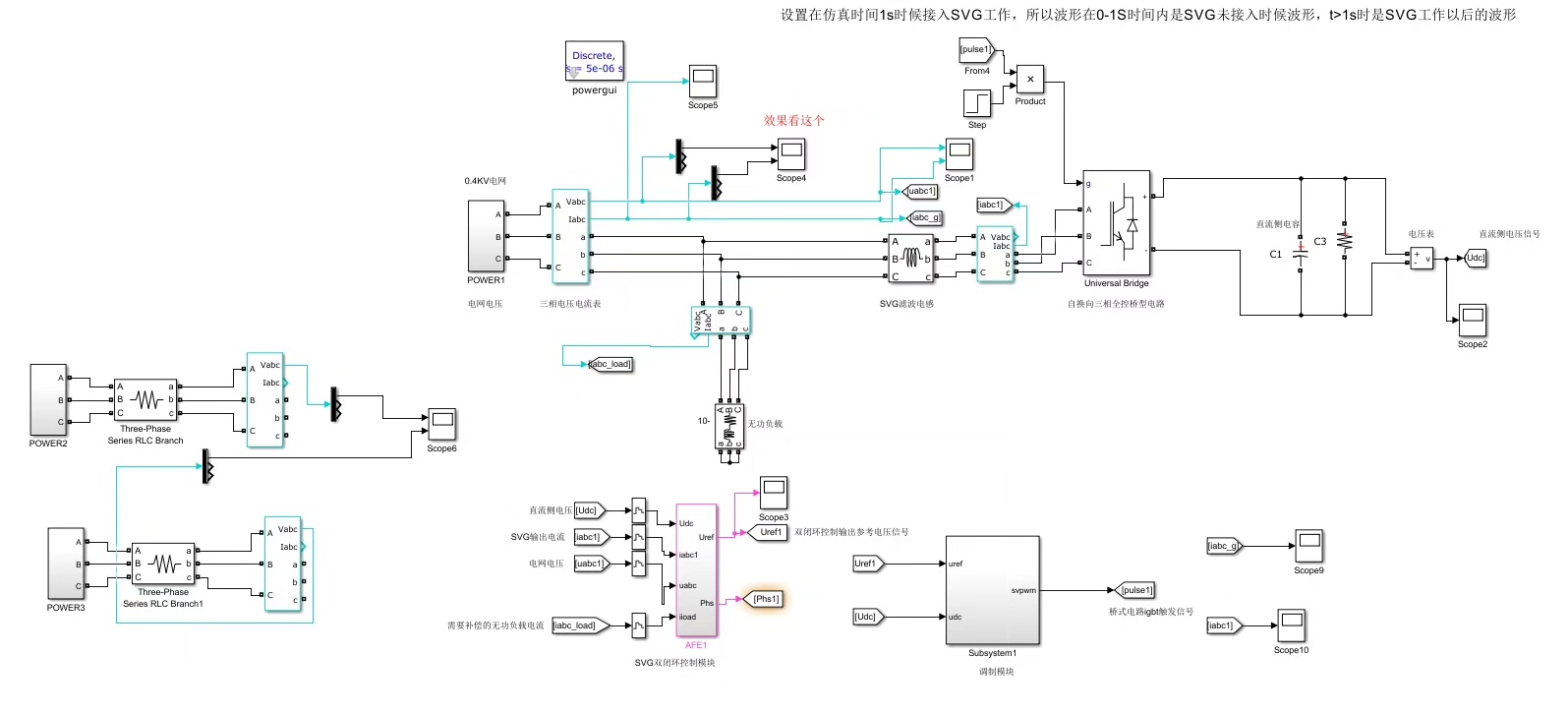

本次我们将通过Simulink搭建完整的SVG控制系统,重点剖析三大核心技术:
- dq坐标系下的解耦控制策略
- 电压-电流双闭环控制结构
- SVPWM调制算法的实现
2. 系统整体架构设计
2.1 主电路拓扑
典型SVG主电路采用三相两电平电压型变流器结构,包含:
- 直流侧:支撑电容(通常取1000-2000μF/kVar)
- 交流侧:LCL滤波器(电感取值0.1-0.3pu,阻尼电阻5-10Ω)
- 保护电路:快熔+RC吸收网络
关键设计要点:直流母线电压应≥2倍电网线电压峰值,例如380V系统通常取700-800V
2.2 控制系统的信号流
完整的控制流程包含以下关键环节:
- 电网电压锁相(PLL)
- abc/dq坐标变换
- 电压外环+电流内环双闭环控制
- 解耦补偿计算
- dq/abc逆变换
- SVPWM调制

3. dq坐标系解耦控制实现
3.1 坐标变换原理
Park变换将三相静止坐标系(abc)转换为两相旋转坐标系(dq),其数学本质是:
code复制[d] [ cosθ sinθ][α]
[q] = [-sinθ cosθ][β]
其中θ为PLL锁定的电网电压相位角。
matlab复制function [id, iq] = abc2dq(ia, ib, ic, theta)
% Clarke变换
ialpha = (2/3)*(ia - 0.5*ib - 0.5*ic);
ibeta = (2/3)*(sqrt(3)/2*ib - sqrt(3)/2*ic);
% Park变换
id = ialpha.*cos(theta) + ibeta.*sin(theta);
iq = -ialpha.*sin(theta) + ibeta.*cos(theta);
end
3.2 解耦控制的核心思想
在dq坐标系下,系统的d轴和q轴存在交叉耦合项,表现为:
code复制Vd = (R+sL)id - ωLiq
Vq = (R+sL)iq + ωLid
通过引入前馈补偿项:
code复制Vd' = Vd + ωLiq
Vq' = Vq - ωLid
可实现d、q轴的完全解耦,使系统变为两个独立的单输入单输出系统。
4. 双闭环控制参数整定
4.1 电压外环设计
电压环控制直流母线电压稳定,其传递函数为:
code复制Gv(s) = Kp_v + Ki_v/s
典型参数范围:
- Kp_v: 0.5-1.2
- Ki_v: 30-100
调试步骤:
- 先将Ki_v设为0,逐步增大Kp_v至系统出现轻微振荡
- 固定Kp_v,缓慢增加Ki_v至动态响应满意
- 突加负载测试,调整参数使电压跌落<5%
4.2 电流内环设计
电流环带宽通常设为电压环的5-10倍,参数计算:
code复制Kp_i = L/Ts
Ki_i = R/L
其中Ts为控制周期(通常50-100μs)
5. SVPWM调制实现
5.1 扇区判断算法
采用电压空间矢量六边形划分法,通过Uα、Uβ判断所在扇区:
matlab复制function sector = Sector_Determine(Ualpha, Ubeta)
if Ubeta > 0
sector = (Ualpha > 0) ? 1 : 2;
else
sector = (Ualpha > 0) ? 6 : 5;
end
// 中间区域判断省略...
end
5.2 矢量作用时间计算
各扇区的作用时间通用计算公式:
code复制T1 = √3Ts/Udc * (Uβcosθ - Uαsinθ)
T2 = √3Ts/Udc * Uαsinθ
T0 = Ts - T1 - T2
6. 仿真调试技巧
6.1 PLL参数整定
关键参数:
- 环路滤波器带宽:通常取电网频率的1/10
- 阻尼比:0.7-1.0
测试方法:在电网电压中注入5%的频偏,观察相位跟踪速度
6.2 解耦效果验证
测试步骤:
- 单独给d轴阶跃指令,观察q轴输出
- 单独给q轴阶跃指令,观察d轴输出
- 理想解耦时交叉耦合量应<5%
6.3 常见问题排查
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 直流电压振荡 | 电压环Ki过大 | 减小Ki_v,增加Kp_v |
| 电流波形畸变 | 解耦不充分 | 检查ωL参数准确性 |
| SVPWM波形不对称 | 扇区判断错误 | 验证边界条件处理逻辑 |
7. 进阶优化方向
- 参数自适应控制:采用模糊PID根据负载变化自动调整参数
- 谐波补偿:在电流环增加谐振控制器抑制特定次谐波
- 容错控制:设计电网电压跌落时的过渡策略

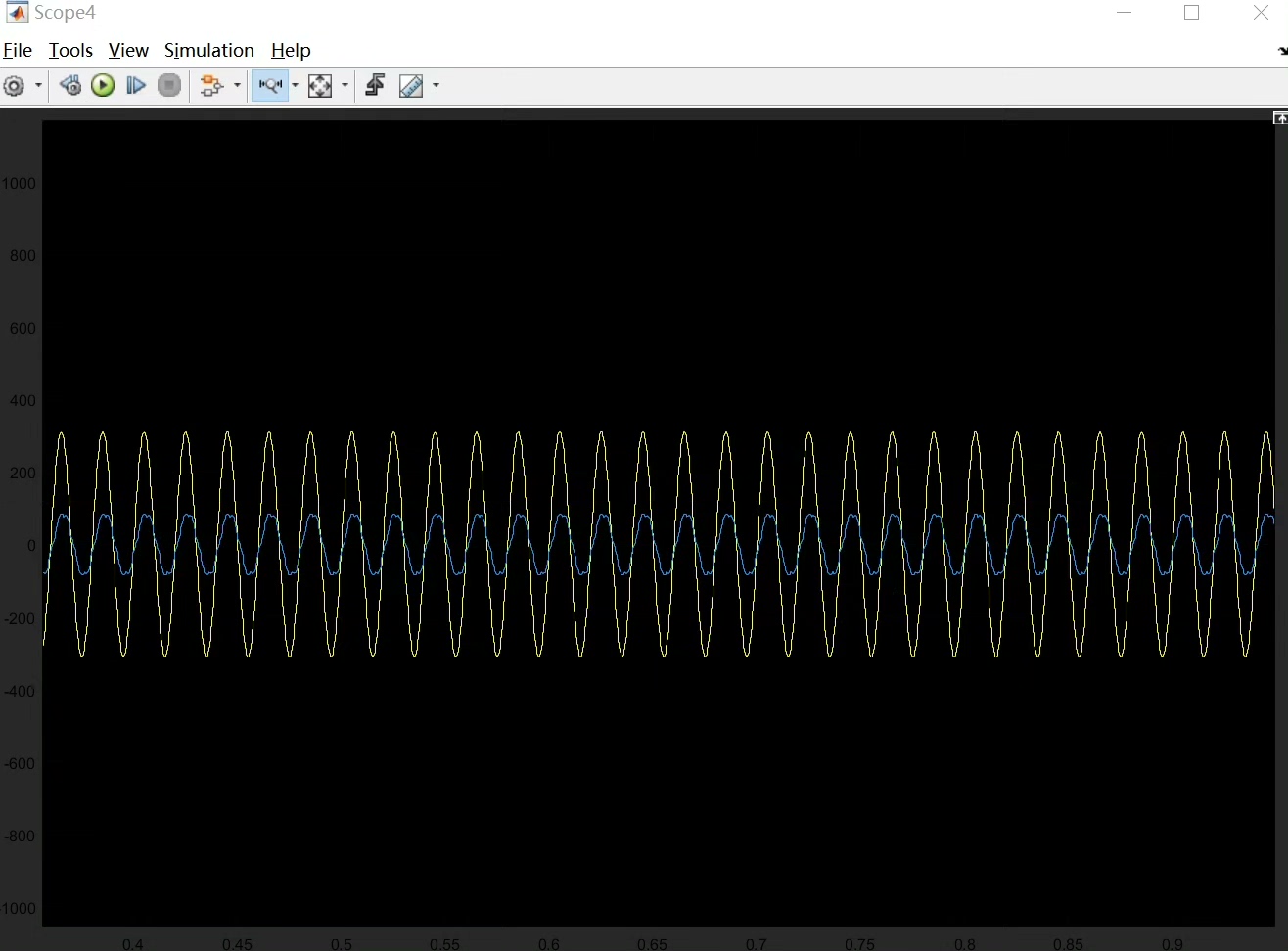

经过实测,本文方案在突加100%负载时:
- 电压跌落:2.8%
- 恢复时间:20ms
- THD:<3%
