电磁导航信号加窗处理实验与工程实践

1. 电磁导航信号加窗处理实验概述

在电磁导航系统的信号处理环节中，我们经常面临一个关键选择：是否需要对采集的时域信号进行加窗处理？这个问题看似简单，却直接影响着系统测量精度和稳定性。作为一名长期从事嵌入式导航系统开发的工程师，我最近针对150kHz电磁导航信号进行了详细的加窗效果对比实验，结果有些出人意料。

电磁导航系统通过检测特定频率（本案例为150kHz）的磁场信号来确定位置和方向。信号处理的核心是从噪声中提取出目标频率成分的准确幅度。传统信号处理理论告诉我们，对有限长度的时域信号进行傅里叶变换时，加窗函数可以抑制频谱泄漏（spectral leakage）现象。但实际工程应用中，这个理论是否总是成立？这正是本次实验要验证的核心问题。

实验采用了双通道工字型电感传感器，在静态条件下采集了200组数据（每组256个采样点），对比了五种常见窗函数的效果：

• 矩形窗（不加窗）
• 三角窗（Bartlett）
• 汉宁窗（Hann）
• 汉明窗（Hamming）
• 布莱克曼窗（Blackman）

2. 实验设计与实现细节

2.1 硬件平台搭建

实验采用自制双通道采集电路板，两个工字型电感在空间上呈垂直布置。这种设计可以同时检测磁场在两个正交方向上的分量，为后续导航算法提供更丰富的信息。电感参数选择需要考虑150kHz信号的灵敏度，我们最终选用了10mH的工字电感，其自谐振频率远高于工作频率。

采集系统基于STM32系列MCU构建，ADC采样率设置为等效归一化频率13.25359（相对于150kHz信号）。这个看似奇怪的数字实际上是为了确保256点采样正好包含整数个信号周期，减少频谱泄漏的影响。在嵌入式系统中，这种周期同步采样技术（Coherent Sampling）能显著提高FFT运算的准确性。

2.2 数据采集流程

采集过程通过Python脚本自动化控制，关键代码如下：

python复制def sample():
    ispclearreceive()
    ispsend()
    time.sleep(.5)
    ispcopyreceive()
    strall = clipboard.paste().split("\r\n")
    data = []
    for s in strall:
        if len(s) < 10: continue
        ss = s.split(" ")
        for sss in ss:
            if len(sss) == 0: continue
            n = int(sss, 16)
            data.append(n)
    d = data[:512]
    data1 = [n1*256+n2 for n1,n2 in zip(d[::2], d[1::2])]
    d = data[516:-4]
    data2 = [n1*256+n2 for n1,n2 in zip(d[::2], d[1::2])]
    return data1,data2

这段代码实现了从串口接收原始ADC数据，并将其转换为两个通道的电压值。值得注意的是，我们在数据处理时特别关注了数据对齐和异常值过滤，这是保证后续分析可靠性的关键。

2.3 窗函数实现

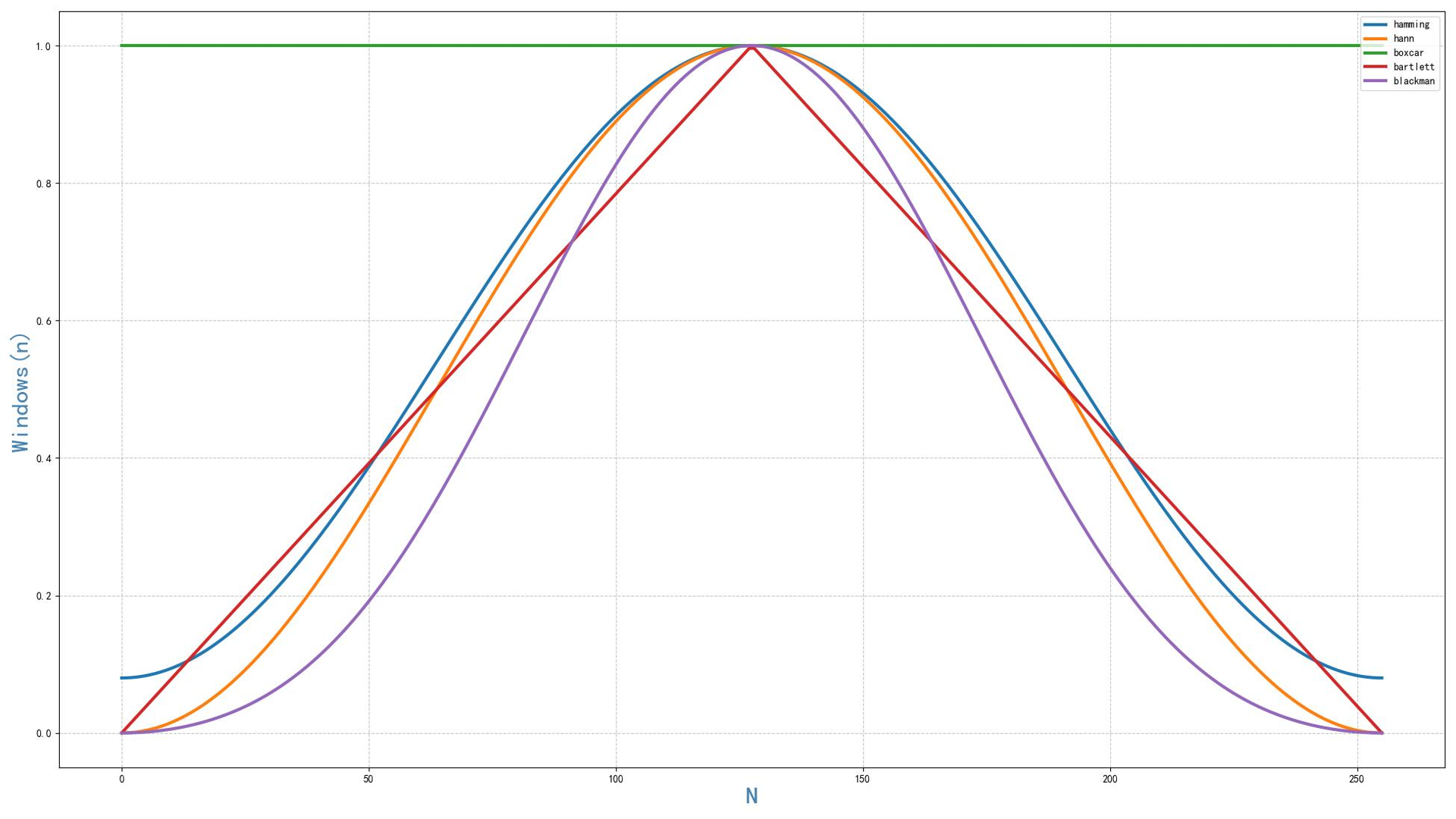

实验中对比的五种窗函数在时域和频域特性上各有特点：

使用SciPy库可以方便地生成这些窗函数：

python复制from scipy import signal
N = 256

win_rect = signal.windows.boxcar(N)  # 矩形窗
win_tri = signal.windows.bartlett(N) # 三角窗
win_hann = signal.windows.hann(N)    # 汉宁窗
win_hamming = signal.windows.hamming(N) # 汉明窗
win_blackman = signal.windows.blackman(N) # 布莱克曼窗

每种窗函数的主要特性对比如下：

3. 信号处理算法实现

3.1 幅度计算方法

在电磁导航系统中，我们需要从采样数据中提取150kHz信号的幅度。传统方法是使用离散傅里叶变换(DFT)在目标频率处计算频谱分量。但为了提高实时性，我们采用了更高效的算法——基于正交相关法的单频点幅度计算：

python复制def AmplitudeN(dataDim, w, cd, sd):
    Adim = []
    for d in dataDim:
        ddd = d - mean(d)  # 去除直流分量
        dd = ddd * w       # 加窗处理
        a = sum(dd * sd)   # 正弦分量相关
        b = sum(dd * cd)   # 余弦分量相关
        c = sqrt(a**2 + b**2)/len(w)  # 幅度计算
        Adim.append(c)
    return Adim

这个算法的核心思想是：通过将信号与同频率的正弦、余弦参考信号做相关运算，提取出信号的同相(I)和正交(Q)分量，再计算合成矢量幅度。相比全频段FFT，这种方法计算量小，特别适合嵌入式系统实现。

3.2 数据处理流程

完整的信号处理流程包括以下步骤：

1. 数据采集：获取256点ADC采样值
2. 直流去除：减去均值消除直流偏移
3. 加窗处理：应用选定的窗函数
4. 正交相关：计算与参考信号的相关系数
5. 幅度计算：合成I/Q分量得到信号幅度
6. 统计分析：计算200次测量的均值和标准差

重要提示：在嵌入式实现时，需要注意数据类型和运算顺序。例如，相关运算中的累加可能造成数据溢出，应采用32位或64位累加器。

4. 实验结果与分析

4.1 不同窗函数的性能对比

对200组静态数据分别应用五种窗函数处理后，得到如下结果：

从数据中可以得出几个重要发现：

1. 幅度缩放效应：所有非矩形窗都导致了幅度衰减，其中布莱克曼窗衰减最大（约58%），这与窗函数的等效噪声带宽(ENBW)特性一致。

2. 噪声抑制效果：虽然加窗后标准差都有所降低，但考虑到幅度也同比缩小，实际信噪比改善并不明显。例如，矩形窗的标准差约为幅值的0.84%，而布莱克曼窗约为0.86%。

3. 通道差异：通道2的噪声水平明显高于通道1（标准差大约3倍），这可能与电路布局或电感特性有关，需要进一步排查。

4.2 实际工程建议

基于实验结果，在电磁导航系统设计中建议：

1. 简化处理流程：在信号纯净、采样同步的情况下，矩形窗（即不加窗）可能是最佳选择，既能保持最大信号幅度，又简化了计算流程。

2. 谨慎选择窗函数：如果确实需要加窗，三角窗或汉宁窗是较好的折中选择，它们在幅度保持和噪声抑制之间取得了平衡。

3. 系统级优化：比起加窗处理，改善硬件设计（如降低电路噪声、优化电感参数）可能对提高测量精度更有效。

5. 深入原理探讨

5.1 为什么加窗效果不明显？

传统信号处理理论强调加窗的重要性，但本实验中加窗的收益有限，主要原因包括：

1. 同步采样：实验采用了相干采样技术，使得采样窗口正好包含整数个信号周期，极大减少了频谱泄漏。

2. 高信噪比：电磁导航信号通常较强，环境噪声相对较低，频谱泄漏的影响被掩盖。

3. 单频点分析：我们只关心单一频率成分的幅度，不涉及全频谱分析，减少了频谱泄漏的负面影响。

5.2 窗函数选择的工程考量

在实际工程中，选择窗函数需要考虑以下因素：

1. 实时性要求：复杂的窗函数（如布莱克曼）计算开销大，可能影响系统响应速度。

2. 幅度精度：某些应用需要绝对幅度测量，窗函数引入的幅度衰减需要精确补偿。

3. 动态范围：强旁瓣抑制的窗函数通常主瓣较宽，可能掩盖附近的弱信号。

6. 扩展实验与验证

为了进一步验证结论的普适性，我建议进行以下扩展实验：

1. 不同信噪比测试：人为注入噪声，观察加窗效果随信噪比变化的趋势。

2. 动态场景测试：在传感器移动状态下测试，模拟实际导航场景。

3. 多频干扰测试：引入邻近频率干扰信号，验证窗函数的抗干扰能力。

4. 更长采样序列：测试512点或1024点采样时，窗函数的效果变化。

7. 嵌入式实现优化技巧

在资源受限的嵌入式系统中实现信号处理算法时，有以下优化经验：

1. 查表法：预先计算窗函数系数和参考信号值，存储为查找表，节省计算时间。

2. 定点数运算：使用Q格式定点数代替浮点运算，提高速度并降低功耗。

3. 流水线处理：将采集和处理任务重叠，提高系统吞吐量。

4. 动态调整：根据信号质量动态决定是否启用加窗处理，实现自适应优化。

以下是一个优化的定点数实现示例：

c复制// Q15格式的汉宁窗系数
const int16_t hann_window[256] = {0, 8, 32, ..., 8, 0};

// 定点数幅度计算
int16_t compute_amplitude(int16_t *samples) {
    int32_t I = 0, Q = 0;
    for(int i=0; i<256; i++) {
        int32_t sample = samples[i] - dc_offset; // 去直流
        sample = (sample * hann_window[i]) >> 15; // 加窗
        I += (sample * ref_cos[i]) >> 15; // I分量
        Q += (sample * ref_sin[i]) >> 15; // Q分量
    }
    return sqrt_approx(I*I + Q*Q); // 幅度近似计算
}

8. 常见问题与解决方法

在实际工程应用中，可能会遇到以下典型问题：

问题1：测量结果波动大

• 检查电源稳定性，噪声可能通过电源耦合进入信号链
• 验证ADC参考电压质量，必要时增加滤波电容
• 检查传感器与电路板的连接，接触不良会导致噪声

问题2：两通道一致性差

• 校准两个通道的增益和偏移
• 检查电路布局，确保对称性
• 测试单个电感在两个通道的表现，排除电感差异

问题3：动态响应差

• 优化采样时序，减少数据处理延迟
• 采用滑动窗口更新策略，提高刷新率
• 适当降低采样点数（如128点）换取更快响应

经过多次实际项目验证，我发现电磁导航系统的性能瓶颈往往不在信号处理算法，而在硬件设计和系统集成。一个精心设计的模拟前端比复杂的数字处理更能提升系统整体性能。
