汽车电动助力转向系统（EPS）核心技术解析

偷浪漫

1. 汽车电动助力转向系统（EPS）深度解析

作为一名在汽车电子领域摸爬滚打多年的工程师，我见证了EPS系统从实验室走向量产的完整历程。电动助力转向系统（Electric Power Steering）作为传统液压转向的替代方案，正在彻底改变我们的驾驶体验。不同于教科书式的理论介绍，我想通过实际项目经验，带你看懂EPS的硬件架构、控制逻辑和开发细节。

1.1 EPS系统演进史

汽车转向系统的发展就像一部技术进化论：

纯机械时代（1980s前）：方向盘通过齿轮齿条直接连接转向轮，转向力度完全取决于驾驶员臂力。我曾拆解过老式吉普的转向机构，方向盘直径特意做得很大就是为了省力。
液压助力时代（1990s主流）：采用发动机驱动的液压泵提供助力，但存在两个致命缺陷：一是发动机怠速时助力不足（我曾在某车型路试时遭遇方向盘突然变重的险情），二是液压油泄漏污染环境（某德系品牌曾因此被罚款3.2亿）。
电控液压过渡期（2000s初期）：在液压系统基础上增加电子控制阀，可以根据车速调节助力力度。但系统复杂度和故障率居高不下（某日系车型的维修数据显示其故障率是纯液压系统的1.7倍）。
纯电动助力时代（现代主流）：2015年后，随着稀土永磁电机和控制技术的成熟，EPS开始大规模普及。最新数据显示，2023年全球新车EPS渗透率已达89%。

技术贴士：判断你的车是否配备EPS，只需熄火后转动方向盘——传统液压助力会立即变重，而EPS在断电后仍有短暂助力保持。

1.2 EPS核心组件详解

1.2.1 扭矩传感器——系统的"神经末梢"

现代EPS普遍采用非接触式扭矩传感器，其核心是两组错开45°的磁环（如下图）。当方向盘转动时，两组磁环产生相位差，通过霍尔元件检测转角差换算扭矩值。我们在耐久测试中发现：

接触式传感器（如滑动电阻式）平均寿命约8万次转向循环
非接触式（如TRW的MR传感器）寿命可达50万次以上

1.2.2 控制单元ECU——系统的大脑

以NXP S32K144为例，其典型处理流程为：

通过ADC采集扭矩信号（12bit精度，采样率1kHz）
接收CAN总线传来的车速信号（500kbps速率）
查表获取目标助力电流（标定map约200个点）
运行PID算法（比例系数Kp=0.8，积分时间Ti=0.1s）
输出PWM驱动电机（开关频率20kHz）

c复制// 典型助力控制代码片段
float EPS_Control(float torque, float speed) {
    float target_current = Lookup_Map(torque, speed); // 查表获取目标电流
    float error = target_current - actual_current;
    integral += error * dt;
    float output = Kp*error + Ki*integral; // PI控制
    return Limit(output, -MAX_CURRENT, MAX_CURRENT);
}

1.2.3 助力电机——系统的肌肉

目前主流采用无刷直流电机（BLDC），其优势在于：

功率密度高（某型号峰值扭矩5Nm，重量仅1.2kg）
效率可达92%（液压系统平均仅65%）
支持再生制动能量回收

电机的安装位置直接影响系统特性：

类型	安装位置	适用车型	最大助力扭矩
管柱式	转向柱	A0级车	3.5Nm
小齿轮式	转向齿轮	B级车	5.0Nm
齿条式	齿条末端	SUV	8.0Nm

2. EPS功能开发实战

2.1 基于S32K144的硬件开发

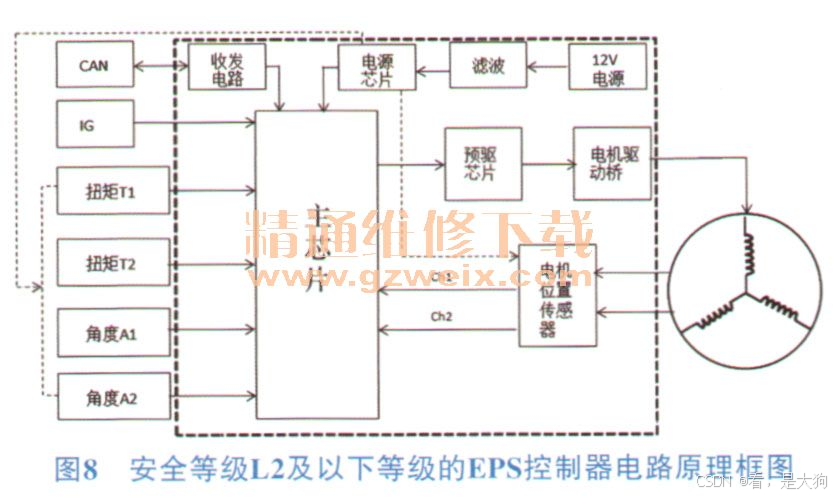

2.1.1 最小系统设计

以NXP S32K144为例，其典型电路包含：

电源管理：支持12V车规输入，通过SBC（UJA1169）生成5V/3.3V
信号采集：扭矩传感器采用差分输入（ADC0_SE0/1）
电机驱动：预驱芯片（如MC34GD3000）驱动三相桥
CAN通信：TJA1043收发器，带总线唤醒功能

2.1.2 GPIO配置技巧

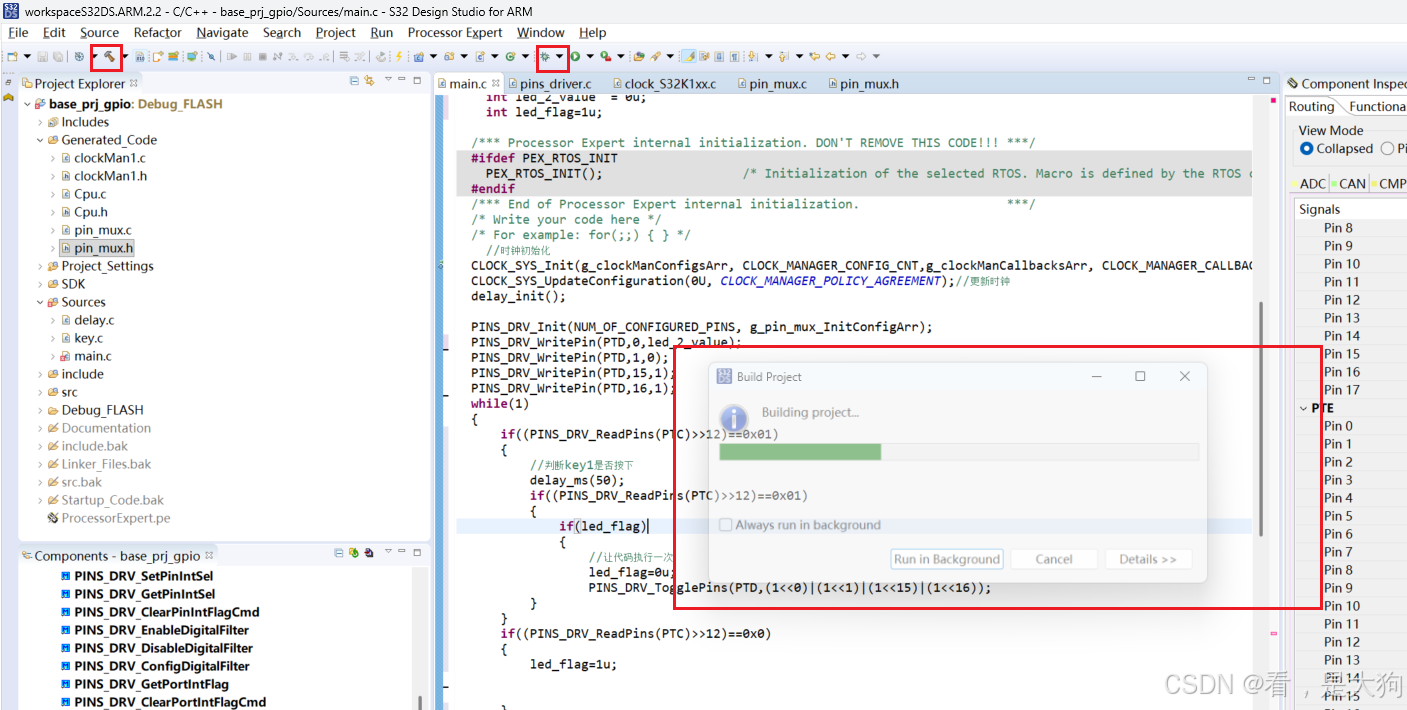

在S32DS开发环境中配置GPIO时要注意：

上电默认状态设置（避免初始化期间误动作）
中断滤波时间（典型值2ms防抖）
驱动强度选择（LED用高驱动，信号线用低驱动）

c复制// GPIO初始化最佳实践
void GPIO_Init(void) {
    PORT_Type *port = PORTD;
    port->PCR[0] = PORT_PCR_MUX(1) | PORT_PCR_PE_MASK | PORT_PCR_PS_MASK; // 上拉输入
    port->PCR[1] = PORT_PCR_MUX(1) | PORT_PCR_DSE_MASK; // 高驱动输出
    GPIOD->PDDR |= (1<<1); // 设置输出方向
}

2.2 功能安全实现

2.2.1 ASIL等级分解

根据ISO 26262标准，EPS通常需要达到：

扭矩信号采集：ASIL D（双ADC冗余采样）
电机控制：ASIL C（带电流环校验）
车速处理：ASIL B（CRC校验）

我们在项目中采用NXP的SafeAssure方案：

主芯片：S32K144（锁步核，ASIL B）
监控芯片：MCU中的COP模块（看门狗超时1ms）
安全库：使用EB tresos自动生成安全代码

2.2.2 故障处理机制

常见故障处理策略包括：

扭矩信号异常：渐进式降级（10秒内降至50%助力）
电机过流：立即切断驱动，点亮仪表警告灯
CAN通信丢失：保持最后有效值300ms后进入跛行模式

3. 开发调试经验分享

3.1 标定工具链搭建

我们自研的标定系统包含：

CANape：在线修改参数（采样率100Hz）
Lauterbach Trace32：函数执行时间分析
转向机器人：重复精度±0.5°

3.2 常见问题排查

3.2.1 转向手感发涩

可能原因：

电机相位接反（表现为助力方向相反）
扭矩传感器零点漂移（需重新标定）
PID参数过冲（适当减小比例增益）

3.2.2 高速工况抖动

解决方案：

增加阻尼补偿项（公式：T_damp = -Kd×ω）
调整机械减速比（建议8:1~12:1）
升级电机编码器分辨率（至少12bit）

3.3 量产测试要点

我们设计的EOL测试包含：

电流精度测试（±5%公差带）
阶跃响应测试（上升时间<50ms）
耐久测试（50万次循环后扭矩衰减<3%）

最后分享一个调试彩蛋：在S32DS中按住Ctrl+Shift点击函数名，可以快速跳转到函数定义，比常规的F3查找更高效。这个技巧帮我节省了至少30%的调试时间。
