智能涡流探伤仪技术解析与应用实践

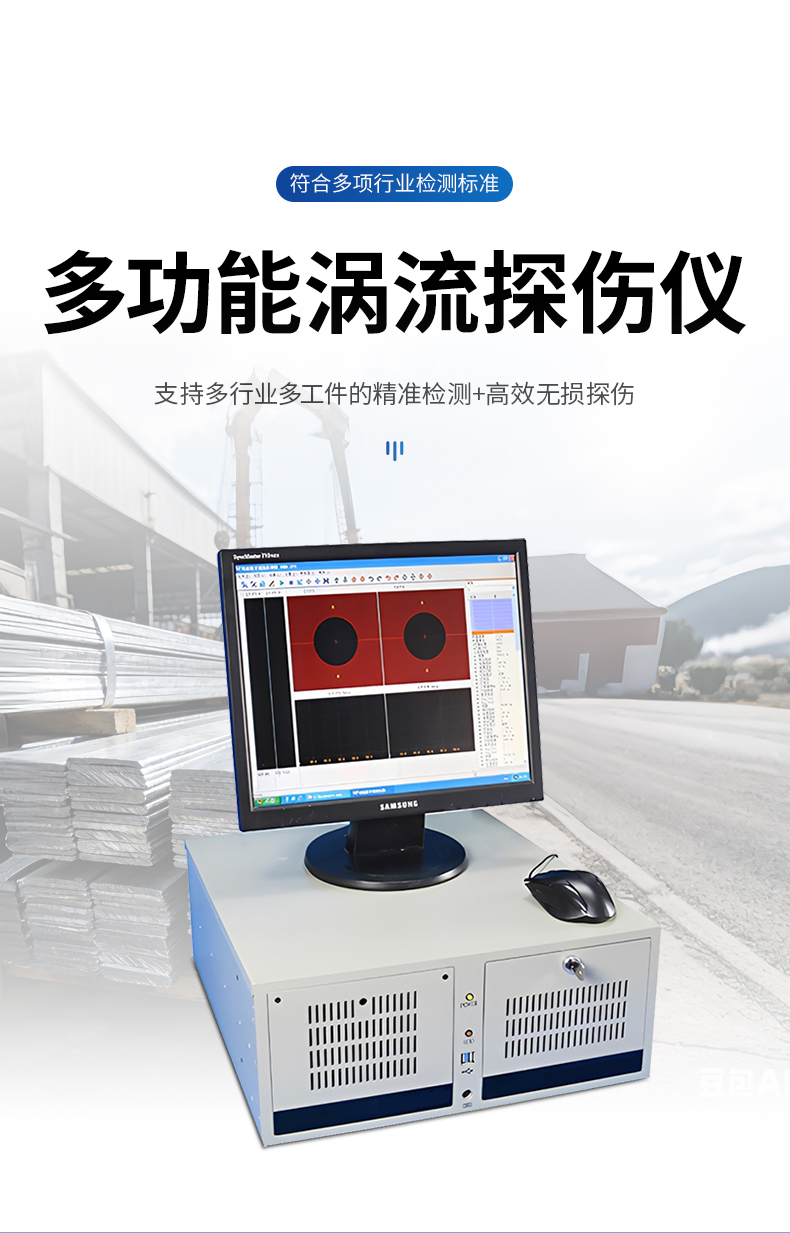

1. 智能多功能涡流探伤仪技术解析

作为一名在无损检测领域摸爬滚打十余年的工程师，我见证了涡流检测技术从实验室走向工业现场的完整历程。记得2015年在某航空维修基地，我们使用传统涡流仪检测发动机叶片时，光是更换探头和调整参数就耗费了大半天时间。而如今，一台智能多功能涡流探伤仪就能解决90%的常规检测需求。

1.1 涡流检测的物理基础

涡流检测本质上是一种电磁感应现象的应用。当通有交流电的探头线圈靠近导电材料时，会在材料表层产生环形电流（即涡流）。这个原理看似简单，但实际应用中需要考虑三个关键因素：

1. 趋肤效应：涡流在导体中的渗透深度δ与频率f、材料电导率σ和磁导率μ的关系为δ=1/√(πfμσ)。以铝合金(σ=35MS/m)为例，在100kHz频率下渗透深度约0.5mm，这意味着我们通过调节频率就能控制检测深度。

2. 相位分析：缺陷信号与提离效应在相位上存在约90°差异。在实际操作中，我们常将相位旋转至45°位置，这样既能抑制提离干扰，又能保持缺陷信号强度。这个技巧在检测带漆层工件时特别有用。

3. 阻抗平面：探头线圈的阻抗变化在复平面形成特征轨迹。不同类型的缺陷（如裂纹、孔洞）会形成独特的"指纹"图形，有经验的工程师能据此判断缺陷性质。

提示：现场检测时，建议先用标准试块校准仪器。常见的铝合金试块应包含0.5mm、1.0mm、2.0mm三种深度的EDM切口，覆盖典型检测需求。

1.2 智能仪器的技术突破

现代智能涡流探伤仪在三个方面实现了质的飞跃：

硬件架构：

• 采用数字直接合成(DDS)技术生成激励信号，频率稳定度达0.1ppm
• 16位高精度ADC采样，配合FPGA实现实时信号处理
• 多级混频设计，信噪比提升至80dB以上

软件算法：

• 自适应滤波技术自动抑制50Hz工频干扰
• 基于机器学习的缺陷分类算法（需预先训练模型）
• 三维阻抗平面可视化，支持多参数同步分析

人机交互：

• 7英寸电容触控屏，支持手套操作模式
• 参数配置云端同步，扫码即可调用历史方案
• 语音注释功能，检测时可实时添加备注

2. 核心功能深度剖析

2.1 多功能集成设计

我们团队去年参与的某石化项目，需要同时检测管道壁厚、焊缝裂纹和涂层状况。传统方案需要三台设备，而智能涡流仪通过以下设计实现一机多用：

频率复用技术：

• 低频段(50Hz-1kHz)：用于壁厚测量（渗透深度可达10mm）
• 中频段(1kHz-100kHz)：检测亚表面缺陷
• 高频段(100kHz-10MHz)：识别表面微裂纹

探头阵列系统：

• 标准接口支持绝对式、差分式、反射式多种探头
• 自动识别探头类型并加载对应校准参数
• 典型配置包含：
  • 笔式探头（Φ3mm）用于精细检测
  • 平面阵列探头（16×16）用于快速扫描
  • 异形探头适配管材、螺栓等特殊工件

2.2 智能检测流程

以航空发动机叶片检测为例，标准操作流程如下：

1. 工件登记：

   • 扫描叶片二维码自动调取检测方案
   • 系统提示建议探头类型（通常选用8mm差分探头）

2. 参数优化：

   • 自动频率选择(AFS)功能推荐最佳检测频率
   • 增益自动调整至80%屏幕高度
   • 相位角根据材料类型预设（钛合金设为60°）

3. 扫描检测：

   • 保持探头与表面距离1-2mm
   • 扫描速度控制在25mm/s以内
   • 实时观察阻抗平面和带状图信号

4. 结果判定：

   • 系统自动标记超过阈值的信号
   • 可调用历史数据对比分析
   • 生成包含三维定位信息的检测报告

注意：检测镍基合金时，建议先用标准试块验证相位设置。这类材料由于磁导率变化，缺陷信号相位角可能偏移15-20°。

3. 典型应用场景实战

3.1 轨道交通轮对检测

某地铁维修基地的案例显示，采用智能涡流仪后，轮对检测效率提升300%。关键操作要点：

参数设置：

• 频率：2kHz（兼顾穿透深度和分辨率）
• 增益：60dB（轮辋部位可降至50dB）
• 滤波：开启自适应带通滤波

扫描路径：

1. 轮缘根部：圆周方向等间距6条线
2. 轮辋表面：螺旋线扫描，间距5mm
3. 轮毂孔：采用专用弧形探头

缺陷判据：

• 长度＞10mm的线性指示
• 信号幅度＞50%满屏高度
• 相位角在30-60°区间

3.2 电力管道腐蚀检测

在某电厂主蒸汽管道检测中，我们开发了独特的双频检测法：

1. 低频(500Hz)检测：

   • 评估整体壁厚减薄情况
   • 设置报警阈值为原始壁厚的15%

2. 高频(200kHz)检测：

   • 识别局部点蚀和裂纹
   • 采用C扫描模式记录腐蚀分布

3. 数据融合：

   • 将两种频率的结果叠加显示
   • 红色标注壁厚＜70%设计值的区域
   • 蓝色标记可疑裂纹信号

4. 现场问题排查指南

4.1 常见故障处理

4.2 检测结果验证

当发现可疑信号时，建议按以下步骤确认：

1. 改变扫描方向：真缺陷信号在正交方向扫描时应重复出现
2. 调整频率：裂纹信号幅度随频率升高而增大，而伪缺陷可能相反
3. 使用渗透检测：对关键部位进行复验
4. 微观验证：有条件时可进行金相分析

有次在检测飞机蒙皮时，仪器显示一处2mm长的疑似裂纹。我们通过改变扫描角度和频率确认是真实缺陷，后来拆解发现是应力腐蚀裂纹，深度已达1.2mm。这个案例说明多方法验证的重要性。

5. 仪器维护与保养

智能涡流探伤仪作为精密电子设备，需要定期维护：

每周维护：

• 清洁探头接触面（使用专用清洁布）
• 检查电缆连接器是否氧化
• 校准提离补偿功能

每月维护：

• 进行全功能自检
• 更新缺陷识别数据库
• 备份用户预设参数

长期存放：

• 电池保持50%电量
• 存放环境湿度＜60%
• 探头单独存放，避免挤压

我习惯在每次重要检测前做快速校验：使用标准试块验证幅度线性度和相位角精度，这个习惯多次帮我避免了误判。有次发现相位偏差8°，检查发现是探头电缆接头松动，及时更换后保证了检测质量。
