UART接口深度解析与Air780Exx模组工程实践

1. UART接口深度解析与工程实践

作为一名嵌入式工程师，UART接口就像空气一样无处不在却又容易被忽视。很多人觉得UART不就是两根线的事？但真正做过工业级产品的同行都知道，一个看似简单的串口通信背后藏着多少"坑"。最近用Air780Exx系列模组完成了一个物联网终端项目，期间对UART的软硬件协同设计有了新的认识，今天就把这些实战经验系统梳理出来。

UART通信的稳定性往往决定了整个系统的可靠性。在智能水表项目中，我们遇到过因波特率偏差导致的数据包丢失；在工业传感器网络中，电平不匹配造成的信号畸变曾让我们排查了整整三天。这些教训都说明：只有深入理解UART的硬件特性和软件机制，才能设计出经得起现场考验的通信系统。

2. Air780Exx UART接口特性详解

2.1 接口配置全景图

Air780Exx系列模组提供了多路UART接口，但每路都有其特殊定位：

• 调试UART (UART0)：硬件工程师的"生命线"

  • 固定用于系统调试输出，不可作为通用串口
  • 实际产品中必须在PCB上预留测试点
  • 波特率特性：开机115200bps → 日志输出时自动切换至6Mbps（不可更改）

• 通用UART (UART1/2/3)：业务通信的主干道

  • UART1独有LPUART低功耗特性
  • UART2在某些型号中被GNSS模块占用
  • 最高支持2Mbps波特率（需专用电平转换芯片）

硬件设计警示：UART0如果未引出测试点，后期调试将极其困难。曾有个项目因此不得不飞线连接，导致EMC测试失败。

2.2 型号差异对照表

不同型号的UART可用性存在关键差异：

这个差异在选型阶段就必须考虑清楚。我们有个项目最初选用了EGP型号，后来发现需要三路通用UART，不得不更换模组型号，导致PCB重新设计。

2.3 接口特性深度剖析

2.3.1 UART1的低功耗玄机

LPUART特性使UART1成为低功耗设计的首选，但隐藏着几个关键陷阱：

1. 唤醒序列的特殊性

   • 低功耗模式下仅响应9600bps
   • 唤醒后需重新同步波特率（如切换至115200bps）
   • 实测数据：唤醒延迟约15ms（需计入通信时序设计）

2. 数据丢失窗口

   • 唤醒过程中前3-5个字节必然丢失
   • 解决方案：在通信协议中加入前导码

   lua复制-- 典型唤醒序列处理
   local function handle_wakeup()
       uart.setup(1, 9600) -- 初始低功耗波特率
       sys.wait(50) -- 等待稳定
       uart.write(1, "WAKEUP\n") -- 发送唤醒命令
       sys.wait(20) -- 等待响应
       uart.setup(1, 115200) -- 切换工作波特率
   end


3. 开机日志干扰

   • 上电后约200ms的系统日志输出无法禁用
   • 应对策略：硬件上加装模拟开关，或软件上设置过滤机制

2.3.2 高速传输的硬件瓶颈

当波特率超过460800bps时，传统三极管电平电路会出现明显边沿畸变。实测数据对比：

建议高速场景选用TXS0108E等专业电平转换芯片，虽然成本增加$0.3，但可靠性提升两个数量级。

3. 硬件设计黄金法则

3.1 电平控制核心参数

Air780Exx的UART接口电平由pm.ioVol()控制，但有几个铁律：

1. 绝对耐压上限3.6V

   • 超过此值可能立即损坏模组
   • 典型案例：某设计误接5V TTL，上电即烧毁UART控制器

2. 推荐工作电压

   • 1.8V：最低功耗选择
   • 3.3V：最佳兼容性方案
   • 2.8V：折中方案（部分外设需此电平）

3.2 电平转换电路选型指南

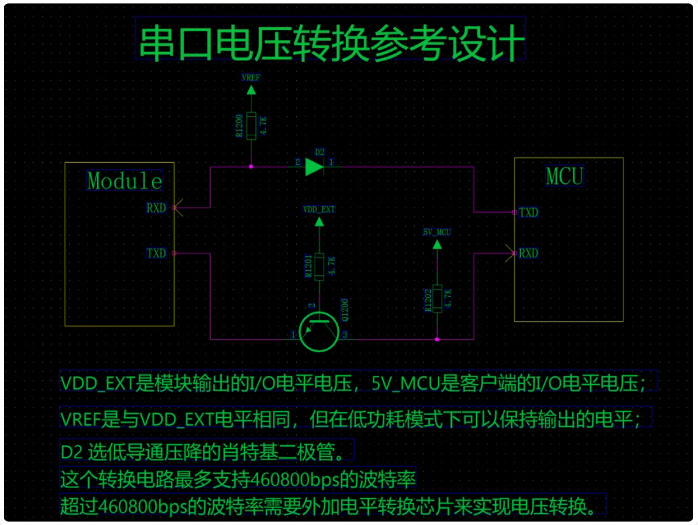

3.2.1 经典三极管方案

适用场景：

• 波特率≤460800bps
• 成本敏感型项目
• 中低干扰环境

设计要点：

1. Q1选用2N7002等小信号MOSFET
2. R1/R2阻值根据实际电平计算：

   code复制R1 = (Vcc_out - Vgs_th) / Iol_max
   R2 = (Vcc_in - Vgs_th) / Iol_max


3. 布局时走线长度<3cm

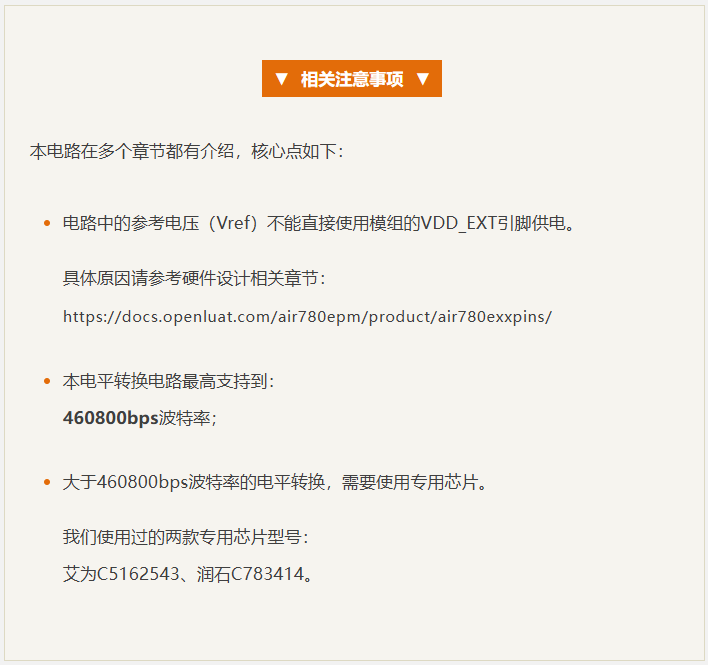

3.2.2 专业芯片方案

推荐型号：

• TXS0108E：支持8通道自动方向控制
• MAX3232：经典RS232电平转换
• ADM3202：工业级EMC增强型

优势对比：

• 边沿速率提升5-10倍
• 支持热插拔保护
• 集成ESD防护（可达8kV）

4. 软件配置实战精要

4.1 LuatOS初始化流程

UART配置必须遵循严格的初始化序列：

1. 管脚功能映射

   lua复制-- UART1初始化示例
   local function init_uart1()
       -- 先配置GPIO复用功能
       gpio.setup(17, nil, gpio.PULLUP) -- TX
       gpio.setup(18, nil, gpio.PULLUP) -- RX
       -- 再初始化UART
       uart.setup(1, 115200, 8, uart.PAR_NONE, uart.STOP_1)
   end


2. 低功耗模式特殊处理

   lua复制pm.request(pm.WORK_MODE, 1) -- 进入低功耗模式
   sys.taskInit(function()
       while true do
           if uart.isReady(1) then
               local data = uart.read(1, 1024)
               -- 数据处理逻辑
           end
           sys.wait(20)
       end
   end)


4.2 数据收发优化技巧

1. 环形缓冲区应用

   lua复制local rx_buff = zbuff.create(2048)
   uart.on(1, "receive", function(id, len)
       uart.rx(id, rx_buff, len)
       -- 触发数据处理任务
       sys.publish("UART1_DATA", len)
   end)


2. 流量控制模拟

   lua复制local flow_ctrl = false
   uart.on(1, "sent", function(id)
       flow_ctrl = false
       sys.publish("UART1_TX_READY")
   end)

   function safe_write(data)
       while flow_ctrl do
           sys.waitUntil("UART1_TX_READY", 1000)
       end
       flow_ctrl = true
       uart.write(1, data)
   end


5. 工程疑难问题攻坚

5.1 典型故障排查表

5.2 抗干扰设计三要素

1. PCB布局规范

   • UART走线远离高频信号线（保持3W间距）
   • 地平面完整不分割
   • 过孔数量≤3个/10cm

2. 滤波电路设计

   code复制TX/RX线路串联22Ω电阻 + 100pF电容对地


3. 软件容错机制

   • 增加CRC校验
   • 实现超时重传
   • 数据包序号检测

6. 性能优化进阶路线

6.1 波特率精度提升方案

传统16倍过采样在高速模式下误差明显，推荐：

1. 使用分数波特率发生器

   lua复制-- Air780Exx支持分数分频
   uart.setup(1, 115201, 8, uart.PAR_NONE, uart.STOP_1, {div_fraction=7})


2. 自动波特率同步技术

   lua复制function auto_baud()
       local patterns = {9600, 19200, 38400, 57600, 115200}
       for _, baud in ipairs(patterns) do
           uart.setup(1, baud)
           uart.write(1, "AT\r\n")
           local resp = uart.read(1, 100, 200)
           if resp and resp:match("OK") then
               return baud
           end
       end
       return nil
   end


6.2 功耗优化组合拳

1. 动态时钟调节

   • 空闲时降低UART时钟频率
   • 检测到起始位立即恢复全速

2. 智能唤醒策略

   lua复制pm.register("UART1_WAKE", function()
       pm.request(pm.WORK_MODE, 0) -- 立即唤醒
       sys.timerStart(function()
           pm.request(pm.WORK_MODE, 1)
       end, 30000) -- 30秒无活动后休眠
   end)


3. 硬件加速配置

   • 启用DMA传输
   • 使用硬件FIFO缓冲

在最近的一个智慧农业项目中，通过上述优化使模组整体功耗从12mA降至3.8mA，电池续航从3个月延长到9个月。这充分证明，对UART特性的深入理解和精细调优，能带来显著的工程效益。
