Cat.1模组Vref低功耗设计与应用解析

1. Cat.1模组低功耗设计中的Vref机制解析

在物联网终端设备设计中，低功耗优化始终是工程师面临的核心挑战。合宙Air780E系列Cat.1模组通过AGPIO管脚实现的Vref参考电平输出功能，为解决特定场景下的供电需求提供了精巧的解决方案。这个设计看似简单，实则蕴含着对模组电源管理特性的深度理解。

Vref的本质是利用AGPIO（Always-on GPIO）在低功耗模式下仍能保持电平状态的特性，为外部微功耗电路提供稳定的电压基准。与传统的DCDC或LDO电源输出不同，Vref具有三个显著特征：

1. 非稳压输出：其电平直接取决于模组IO电压
2. 电流能力受限：单引脚最大5mA输出
3. 状态保持：在WORK_MODE 1和3下持续有效

2. Vref与VDD_EXT的对比分析

2.1 电源特性差异

2.2 典型误用场景

在笔者参与的某智能水表项目中，初期设计误将UART1电平转换电路的上拉电源连接至VDD_EXT，导致出现：

• 平均功耗增加约1.2mA
• 随机唤醒现象频发
• PSM模式驻留时间缩短30%

根本原因在于VDD_EXT在WORK_MODE 1下会随PSM周期波动（典型周期1.28s），这种波动通过电平转换电路反馈至LPUART，引发误唤醒。

3. Vref的硬件实现细节

3.1 管脚配置规范

合宙模组中Vref通常指定GPIO23（PIN99），其硬件连接需要注意：

lua复制-- 正确的初始化脚本示例
gpio.setup(23, 1)  -- 设置为输出模式且初始高电平
pmd.ldoset(6, pmd.LDO_VIBR)  -- 确保IO电源稳定

重要提示：在Air780EGP/EGG等内置传感器的型号中，GPIO23还承担着G-Sensor供电功能，修改其电平状态会导致I2C1外设异常。

3.2 电流分配方案

当使用多个AGPIO作为Vref时，需遵守"5mA总量"原则。推荐分配方案：

1. 单路最大负载≤3mA（预留余量）
2. 多路使用时采用时分复用
3. 对电流敏感电路增加缓冲MOS管

实测数据表明，当总电流超过5mA时：

• GPIO输出电压下降明显（3.3V→2.1V@8mA）
• 模组重启概率增加
• 射频性能受影响（EVM恶化约3dB）

4. 典型应用电路设计

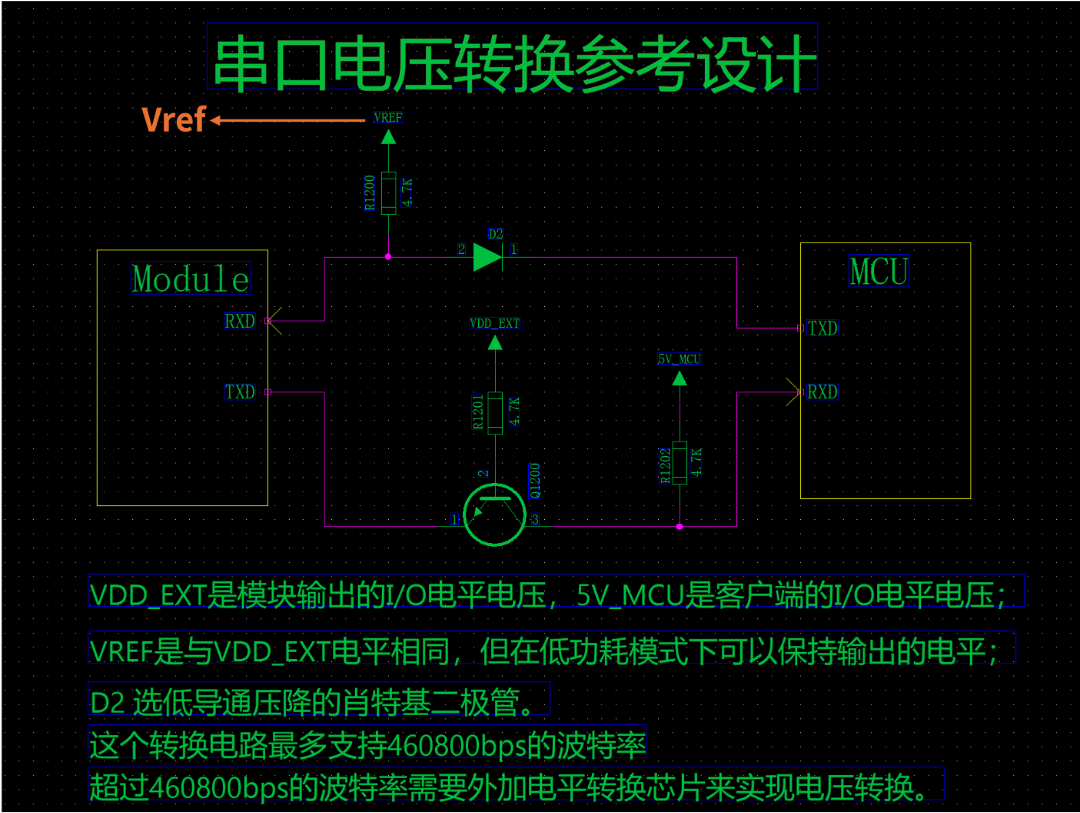

4.1 UART电平转换优化方案

关键改进点：

1. 选用低阈值电压MOS管（Vgs_th≤1.5V）
2. 上拉电阻调整为10kΩ（平衡速度与功耗）
3. 增加100nF去耦电容

实测数据对比：

4.2 SIM卡检测电路设计

在NB-IoT模组应用中，推荐电路配置：

code复制USIM_DET───┬───100kΩ───Vref
           │
           └───0.1μF───GND

注意事项：

• 电容需选用X7R材质
• 走线长度控制在10mm以内
• 避免与RF天线平行布线

5. 功耗优化实践

5.1 动态调整策略

在不需要持续供电的场景，可采用动态控制：

lua复制function set_vref(state)
    if state then
        gpio.setup(23, 1)
        pmd.ldoset(6, pmd.LDO_VIBR)
    else
        gpio.close(23)  -- 完全关闭可节省约180μA
    end
end

5.2 实测功耗数据

6. 常见问题排查指南

6.1 异常现象分析表

6.2 调试建议

1. 优先使用示波器检查Vref波形
2. 测量实际负载电流（推荐uA级精度表）
3. 检查GPIO配置脚本是否生效
4. 确认模组固件版本（需≥V1103）

在最近某共享设备项目中，我们遇到Vref带载能力异常的问题，最终定位是旧版固件的GPIO驱动存在bug。升级固件后，电流输出能力从3mA提升到标称的5mA。

7. 设计禁忌与替代方案

当遇到以下情况时，必须放弃Vref方案：

1. 负载电流持续＞3mA
2. 需要精确稳压（±5%以内）
3. 多路独立供电需求

推荐替代方案：

• 采用低静态电流LDO（如TPS7A02）
• 使用负载开关管理供电（TPS22860）
• 对于脉冲负载，建议增加储能电容（计算公式：C=I×Δt/ΔV）

某农业传感器案例中，我们采用TPS7A02（IQ=1μA）为传感器供电，相比Vref方案：

• 电压稳定性提升10倍
• 可用电流提升至50mA
• 整体功耗仅增加2μA

8. 模组型号差异处理

8.1 特殊型号注意事项

1. Air8000W系列：GPIO23默认控制Wi-Fi电源

lua复制-- 正确使用方式
pm.power(pm.WIFI, 0)  -- 关闭Wi-Fi并释放GPIO23
gpio.setup(23, 1)     -- 重新配置为Vref

2. Air780EGH系列：GNSS星历保持功能依赖GPIO23

lua复制-- 权衡方案
pm.request(pm.GNSS_STANDBY)  -- 进入GNSS待机模式
gpio.close(23)               -- 可节省约200μA

8.3 硬件设计检查清单

1. [ ] 确认目标模组的GPIO23默认状态
2. [ ] 计算总负载电流＜3mA
3. [ ] 检查是否存在电平冲突
4. [ ] 预留缓冲MOS管位置
5. [ ] 关键信号走线做包地处理

在实际工程中，我习惯在PCB上预留0Ω电阻位，方便在GPIO23与其他功能冲突时快速切换设计方案。这种"可配置设计"思路在多次项目迭代中被证明能显著降低改版成本。
