四旋翼无人机控制系统设计与MATLAB实现

1. 四旋翼无人机控制系统概述

四旋翼无人机作为一种典型的欠驱动系统，其控制问题一直是自动化领域的研究热点。相比固定翼无人机，四旋翼具有垂直起降、悬停、灵活机动等优势，但也面临着强耦合、非线性等控制挑战。一个完整的四旋翼控制系统通常包含以下几个核心模块：

1. 动力学建模：建立准确的数学模型来描述无人机在空间中的运动规律
2. 控制算法：设计合适的控制策略来实现姿态和位置跟踪
3. 状态估计：通过传感器数据实时估计无人机的状态信息
4. 仿真验证：在计算机环境中验证控制算法的有效性

本文将重点介绍基于MATLAB的四旋翼控制系统实现，包括动力学建模、带积分动作的LQR控制器设计、非线性动力学仿真以及EKF状态估计等关键技术。

2. 四旋翼动力学建模

2.1 坐标系定义

在建立四旋翼动力学模型前，需要明确以下两个坐标系：

1. 惯性坐标系（世界坐标系）：固定在地面上的坐标系，通常用OXYZ表示
2. 机体坐标系：固定在无人机上的坐标系，通常用oxyz表示

两个坐标系之间的转换通过旋转矩阵R实现：

R = [cθcψ sφsθcψ-cφsψ cφsθcψ+sφsψ;
cθsψ sφsθsψ+cφcψ cφsθsψ-sφcψ;
-sθ sφcθ cφcθ]

其中，c表示cos，s表示sin；φ、θ、ψ分别代表滚转、俯仰和偏航角。

2.2 运动学方程

四旋翼的运动学描述包括位置和姿态两部分：

1. 位置动力学：
   mẍ = (cφsθcψ + sφsψ)U₁
   mÿ = (cφsθsψ - sφcψ)U₁
   mz̈ = (cφcθ)U₁ - mg

2. 姿态动力学：
   I_xφ̈ = θ̇ψ̇(I_y - I_z) + U₂
   I_yθ̈ = φ̇ψ̇(I_z - I_x) + U₃
   I_zψ̈ = φ̇θ̇(I_x - I_y) + U₄

其中，U₁～U₄为控制输入，与四个电机的转速平方成正比：

U₁ = b(ω₁² + ω₂² + ω₃² + ω₄²)
U₂ = lb(ω₄² - ω₂²)
U₃ = lb(ω₃² - ω₁²)
U₄ = d(ω₂² + ω₄² - ω₁² - ω₃²)

2.3 空气阻力建模

在实际飞行中，空气阻力是不可忽略的因素。我们可以在运动方程中加入线性阻尼项：

ẍ = (cφsθcψ + sφsψ)U₁/m - k_xẋ
ÿ = (cφsθsψ - sφcψ)U₁/m - k_yẏ
z̈ = (cφcθ)U₁/m - g - k_zż

其中，k_x、k_y、k_z为各方向的阻尼系数，可以通过风洞实验或系统辨识获得。

3. 带积分动作的LQR控制器设计

3.1 LQR控制基本原理

线性二次型调节器(LQR)是一种经典的最优控制方法，其目标是最小化如下性能指标：

J = ∫(xᵀQx + uᵀRu)dt

其中，Q和R分别为状态和输入的权重矩阵。通过求解Riccati方程可以得到最优反馈增益矩阵K，控制律为u = -Kx。

3.2 系统线性化

由于四旋翼动力学本质上是非线性的，我们需要在工作点附近进行线性化。假设无人机处于悬停状态(φ=θ=ψ=0)，可以得到线性化模型：

ẋ = Ax + Bu

其中状态向量x = [x y z φ θ ψ ẋ ẏ ż φ̇ θ̇ ψ̇]ᵀ，控制输入u = [U₁ U₂ U₃ U₄]ᵀ。

3.3 积分动作引入

为了消除稳态误差，我们在LQR控制器中引入积分动作。具体做法是将状态误差的积分作为新的状态变量：

xᵢ = ∫(x - x_ref)dt

扩展后的系统方程为：
[ẋ; ẋᵢ] = [A 0; C 0][x; xᵢ] + [B; 0]u + [0; -I]x_ref

其中C为输出矩阵。对应的性能指标变为：

J = ∫([x; xᵢ]ᵀQₑ[x; xᵢ] + uᵀRu)dt

3.4 MATLAB实现代码

matlab复制% 系统线性化
A = [zeros(6) eye(6); zeros(6,12)];
A(7,5) = g; A(8,4) = -g;
B = [zeros(6,4); [zeros(1,4); 1/m*eye(3); zeros(2,4)]];

% 加入空气阻力项
A(7,7) = -k_x; A(8,8) = -k_y; A(9,9) = -k_z;

% 设计LQR控制器
Q = diag([10 10 10 10 10 10 1 1 1 0.5 0.5 0.5]);
R = eye(4);
K = lqr(A, B, Q, R);

% 带积分动作的LQR
A_aug = [A zeros(12,6); [eye(6) zeros(6,6)] zeros(6,6)];
B_aug = [B; zeros(6,4)];
Q_aug = blkdiag(Q, 5*eye(6));
K_aug = lqr(A_aug, B_aug, Q_aug, R);

4. 非线性动力学仿真

4.1 仿真模型搭建

基于MATLAB/Simulink搭建四旋翼的非线性动力学仿真模型，主要包括以下模块：

1. 控制器模块：实现带积分动作的LQR控制算法
2. 动力学模块：根据控制输入计算无人机状态
3. 传感器模块：模拟IMU、GPS等传感器的测量值
4. 环境模块：模拟风扰等外部干扰

4.2 数值积分方法

由于动力学方程是非线性的，我们需要采用数值积分方法进行求解。常用的龙格-库塔四阶(RK4)方法实现如下：

matlab复制function x_next = rk4(f, x, u, dt)
    k1 = f(x, u);
    k2 = f(x + dt/2*k1, u);
    k3 = f(x + dt/2*k2, u);
    k4 = f(x + dt*k3, u);
    x_next = x + dt/6*(k1 + 2*k2 + 2*k3 + k4);
end

4.3 仿真结果分析

通过仿真可以验证控制器在不同场景下的性能：

1. 悬停控制：初始位置有偏移时，观察无人机能否稳定回到目标位置
2. 轨迹跟踪：给定一条空间轨迹，观察跟踪效果
3. 抗干扰测试：施加突风干扰，观察控制器的鲁棒性

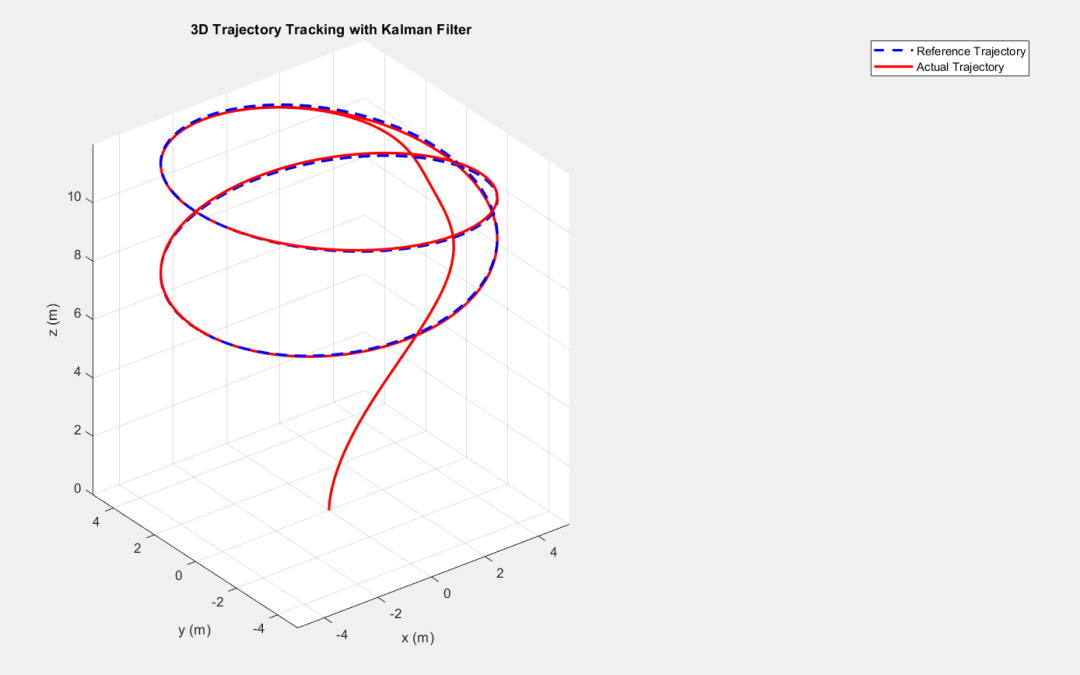

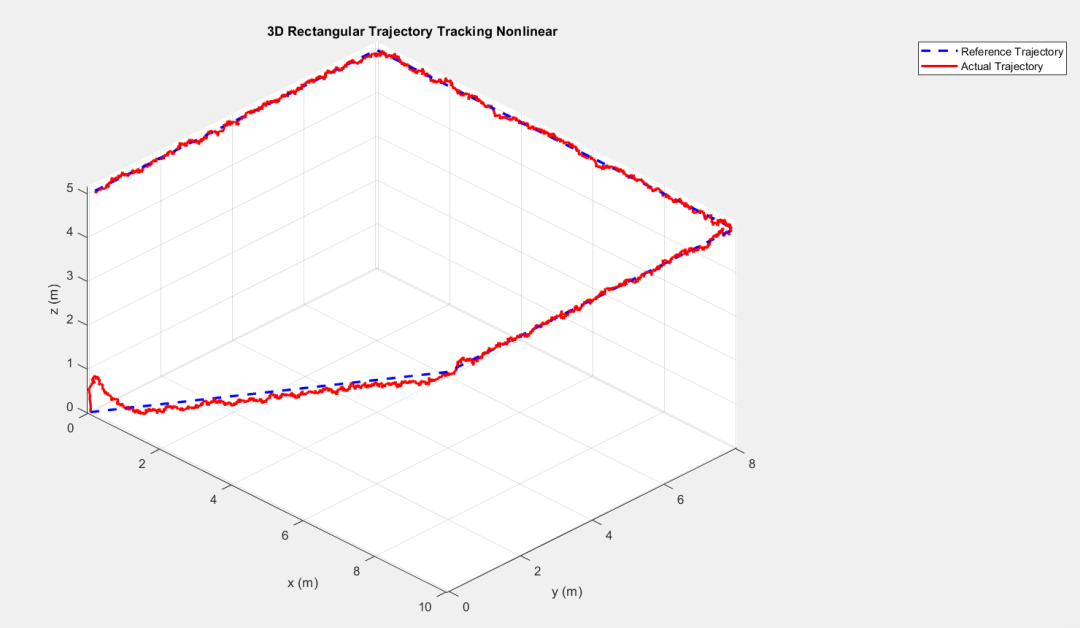

典型的仿真结果如下图所示（位置和姿态响应曲线）：

5. EKF状态估计

5.1 EKF算法原理

扩展卡尔曼滤波(EKF)是处理非线性系统状态估计的有效方法，其基本步骤如下：

1. 预测步骤：
   x̂ₖ⁻ = f(x̂ₖ₋₁, uₖ₋₁)
   Pₖ⁻ = Fₖ₋₁Pₖ₋₁Fₖ₋₁ᵀ + Qₖ

2. 更新步骤：
   Kₖ = Pₖ⁻Hₖᵀ(HₖPₖ⁻Hₖᵀ + Rₖ)⁻¹
   x̂ₖ = x̂ₖ⁻ + Kₖ(zₖ - h(x̂ₖ⁻))
   Pₖ = (I - KₖHₖ)Pₖ⁻

其中F和H分别是系统模型和观测模型的雅可比矩阵。

5.2 四旋翼中的EKF实现

在四旋翼中，EKF主要用于融合IMU和GPS数据：

1. 状态向量：x = [p v q ω]ᵀ，包含位置、速度、四元数和角速度
2. 系统模型：基于IMU测量的角速度和加速度进行预测
3. 观测模型：GPS提供位置观测，磁力计提供偏航角观测

MATLAB实现核心代码如下：

matlab复制function [x_est, P] = ekf_update(x_pred, P_pred, z, R)
    % 计算观测雅可比矩阵H
    H = calc_observation_jacobian(x_pred);

    % 计算卡尔曼增益
    S = H*P_pred*H' + R;
    K = P_pred*H'/S;

    % 状态更新
    z_pred = observation_model(x_pred);
    x_est = x_pred + K*(z - z_pred);

    % 协方差更新
    P = (eye(length(x_pred)) - K*H)*P_pred;
end

5.3 估计效果验证

通过对比真实状态和估计状态，可以评估EKF的性能。在仿真中，我们通常会添加以下噪声：

1. IMU噪声：加速度计和陀螺仪的白噪声和随机游走
2. GPS噪声：位置测量的高斯白噪声
3. 磁力计噪声：偏航角测量的高斯白噪声

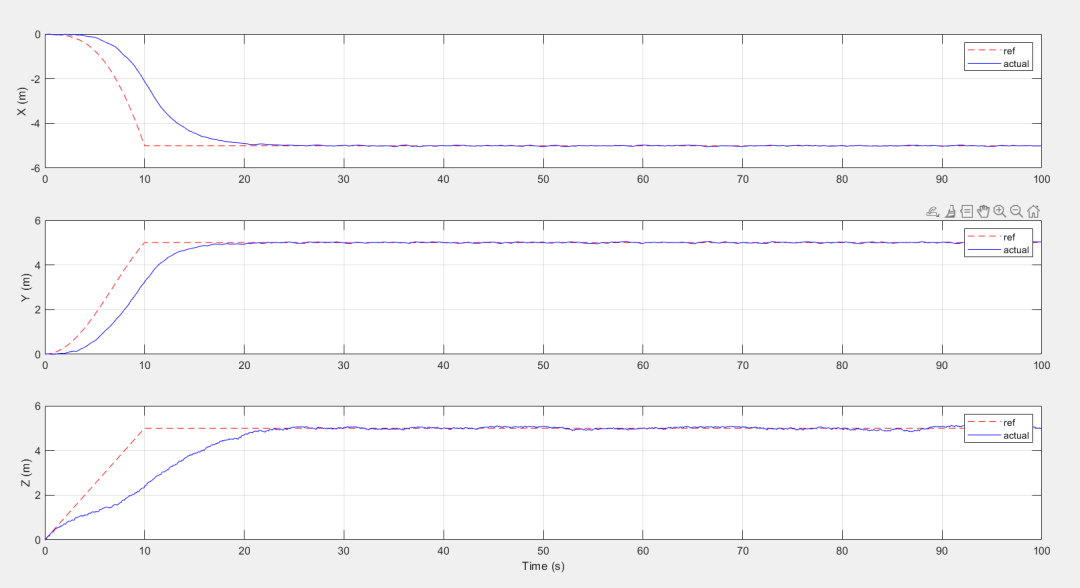

典型的EKF估计效果如下图所示：

6. 实际应用中的注意事项

6.1 参数标定

在实际应用中，准确的模型参数对控制性能至关重要，需要标定的参数包括：

1. 质量与惯性参数：通过称重和摆动实验获得
2. 动力系统参数：电机推力系数、力矩系数等
3. 传感器参数：IMU的零偏、比例因子等

6.2 实时性优化

在嵌入式平台上实现时，需要考虑算法复杂度：

1. 矩阵运算优化：利用对称性减少计算量
2. 定点数实现：在微控制器上使用定点数运算
3. 代码生成：使用MATLAB Coder生成优化代码

6.3 安全机制

为确保飞行安全，应实现以下安全机制：

1. 故障检测：传感器失效、通信中断等情况的检测
2. 容错控制：部分执行器失效时的应急控制策略
3. 紧急降落：在严重故障时安全降落

7. 扩展与改进方向

7.1 自适应控制

针对模型不确定性和环境变化，可以采用自适应控制方法：

1. 模型参考自适应控制(MRAC)
2. L1自适应控制
3. 神经网络自适应控制

7.2 多机协同

多无人机协同控制是当前研究热点，主要方法包括：

1. 一致性算法
2. 编队控制
3. 任务分配

7.3 视觉导航

结合计算机视觉实现无GPS环境下的导航：

1. 视觉里程计
2. SLAM技术
3. 目标跟踪

在实际项目中，我发现四旋翼控制系统的调试是一个迭代过程，需要反复调整控制器参数和验证模型准确性。特别是在加入积分动作后，需要注意避免积分饱和问题，可以采用抗饱和措施如积分分离或积分限幅。此外，EKF的状态估计性能很大程度上依赖于准确的噪声统计特性，需要通过实验仔细标定过程噪声和观测噪声的协方差矩阵。
