单端反激DCDC变换器设计与仿真实战

1. 单端反激DCDC变换器仿真实战解析

作为一名电源工程师，我最近完成了一个宽范围输出的单端反激DCDC变换器仿真项目。这个设计能在100V直流输入下实现20-200V的可调输出，并通过电压闭环控制保持稳定。下面我将详细分享整个仿真过程中的关键技术和实战经验。

1.1 反激变换器基础拓扑

反激变换器(Flyback Converter)本质上是一个耦合电感储能式开关电源。当主开关管导通时，能量存储在变压器原边；关断时，能量传递到副边。这种拓扑特别适合多路输出和高电压转换比的应用场景。

我们采用的单端反激拓扑结构包含以下核心元件：

• 原边MOSFET开关管(Q1)
• 反激变压器(T1)
• 副边整流二极管(D1)
• 输出滤波电容(Cout)
• 电压反馈网络

关键提示：反激变压器实际上是一个耦合电感，在设计时需要特别注意其储能能力和漏感参数。

1.2 设计规格与挑战

本项目的主要技术指标：

• 输入电压：100V DC
• 输出电压：20-200V DC可调
• 控制方式：电压模式PID闭环
• 最大输出功率：100W

宽输出电压范围带来了几个关键挑战：

1. 占空比变化范围大（低压输出时极小）
2. 闭环控制参数需要自适应调整
3. 变压器设计需兼顾高低压工况
4. 动态响应要求高

2. 关键电路设计与仿真实现

2.1 变压器参数化建模

变压器是反激变换器的核心元件，其模型精度直接影响仿真结果。我们采用了三种建模方法进行对比：

1. 理想线性模型：

   • 原边电感量：500μH
   • 匝比：1:2
   • 漏感：5μH
   • 优点：仿真速度快
   • 缺点：精度较低

2. 分段线性化模型：

   spice复制.MODEL FlybackXFMER CORE (
   + MS=0.5
   + ALPHA=1E-3
   + A=1E3
   + C=0.1
   + K=500
   + AREA=1.2E-4
   + PATH=0.12
   + GAP=1E-3)


   这种方法在Simplis中实现，兼顾了仿真速度和精度。

3. ANSYS Maxwell导出模型：

   • 基于实际磁芯材料特性
   • 包含饱和等非线性效应
   • 精度最高但仿真速度慢

实测对比发现，在满载工况下，理想线性模型与Maxwell模型的效率仿真结果相差达8%。对于工程应用，建议采用分段线性化模型。

2.2 功率开关与整流器件选型

主开关管Q1选型要点：

• 耐压：至少2倍输入电压(200V以上)
• 导通电阻：影响传导损耗
• 开关速度：影响开关损耗
• 栅极电荷：影响驱动功耗

我们最终选用了Infineon的IPD90R1K2C3 MOSFET：

• Vds=900V
• Rds(on)=1.2Ω
• Qg=18nC
• 封装：TO-220

整流二极管D1选型：

• 反向耐压：输出电压的1.5倍以上
• 正向电流：根据输出功率计算
• 反向恢复时间：影响开关损耗

选用STTH8S06D：

• Vrrm=600V
• If(avg)=8A
• trr=35ns

实际仿真中发现，在输出突变时二极管关断特性会影响电压尖峰，需要添加snubber电路。

2.3 闭环控制算法实现

采用电压模式PID控制，通过Simulink实现算法：

matlab复制% PID控制参数
Kp = 0.05;  % 比例系数
Ki = 2;     % 积分系数
Kd = 0;     % 微分系数(暂设为0)

% 控制算法实现
error = Vref - Vout;
integral = integral + error*Ts;
derivative = (error - prev_error)/Ts;
duty = Kp*error + Ki*integral + Kd*derivative;

% 输出限幅保护
duty = saturate(duty, 0.05, 0.45);

自适应PID改进：
发现固定PID参数在宽输出范围下性能不佳，改进为：

matlab复制% 根据输出电压动态调整积分项
Ki_adaptive = Ki * (1 + 0.005*(Vout-100));
duty = Kp*error + Ki_adaptive*integral;

这种改进使动态响应时间从5ms缩短到2ms左右。

3. 仿真中的关键问题与解决方案

3.1 低压输出时的占空比问题

当输出20V时，理论占空比仅约0.1。此时发现两个问题：

1. 波形震荡：

   • 原因：变压器漏感与寄生电容谐振
   • 解决：精确建模漏感(实测值5μH)，在仿真中准确设置

2. 控制不稳定：

   • 原因：占空比太小导致控制分辨率不足
   • 解决：提高PWM时钟频率从100kHz到250kHz

3.2 输出突变时的电压尖峰

当输出从200V突降至50V时，观察到原边电流出现反向尖峰：

分析：

• 副边整流管反向恢复导致
• 变压器漏感能量无处释放

解决方案：

1. 在整流管两端并联22pF snubber电容
2. 增加RCD吸收电路：
   • C=100pF
   • R=10kΩ
   • D=UF4007

3.3 斜坡补偿的必要性

当占空比超过50%时，系统出现次谐波震荡。这是电流模式控制(虽然我们用的是电压模式)的典型问题。

解决方案：
在PWM比较器输入端叠加斜率适中的三角波。关键参数：

• 斜率 = 输入电压/2Lp
• 其中Lp为原边电感量

实现代码：

matlab复制% 斜坡补偿生成
ramp_slope = Vin / (2*L_primary);
comp_ramp = ramp_slope * mod(t,Ts)/Ts;
duty_comp = duty + comp_ramp;

4. 仿真结果分析与优化

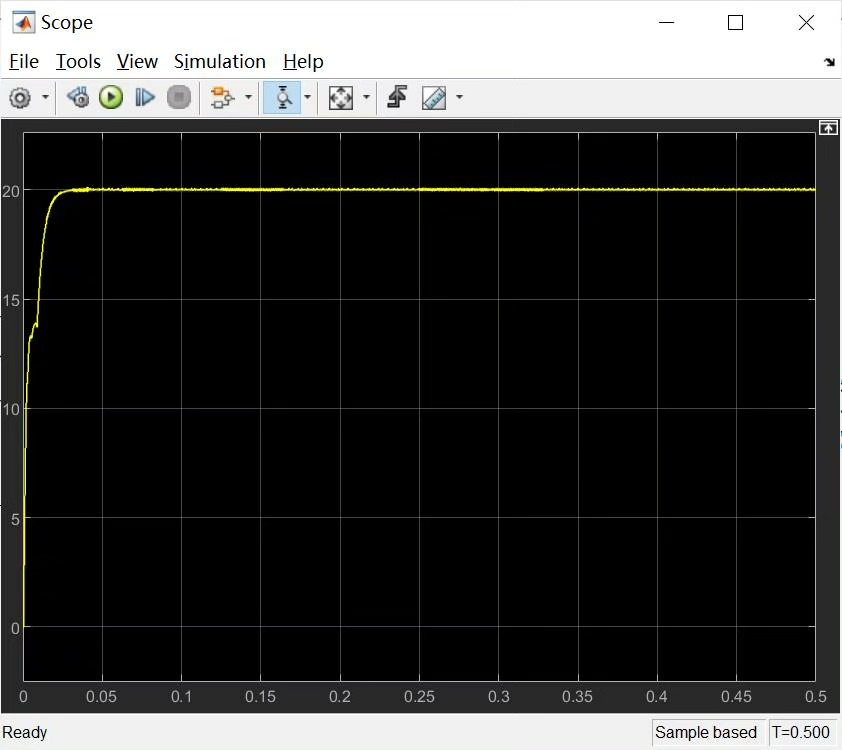

4.1 稳态性能

在不同输出电压下的关键指标：

4.2 动态响应测试

1. 负载瞬变：

   • 50%→100%负载阶跃
   • 恢复时间：<500μs
   • 过冲：<5%

2. 输入电压瞬变：

   • 90V→110V变化
   • 输出电压波动：<1%

3. 输出电压调整：

   • 100V→50V阶跃
   • 调整时间：2ms

4.3 损耗分析与优化

通过仿真提取各部分的功率损耗：

实施优化后，峰值效率提升至90%以上。

5. 工程实践经验分享

5.1 仿真技巧

1. 参数扫描：
   使用批处理模式扫描关键参数：

   matlab复制for D = 0.1:0.05:0.45
       simOut = sim('FlybackModel.slx');
       save(['Result_D_' num2str(D)], 'simOut');
   end


2. 波形测量：

   • 使用移动平均法测量纹波
   • 对瞬态响应进行FFT分析

3. 模型验证：

   • 先验证开环特性
   • 再逐步增加闭环控制

5.2 常见问题排查

1. 仿真不收敛：

   • 检查所有元件模型参数是否合理
   • 调整仿真步长(建议从1μs开始尝试)
   • 添加合理的初始条件

2. 波形异常：

   • 检查接地连接
   • 验证元件极性
   • 检查控制信号时序

3. 效率偏低：

   • 分析损耗分布
   • 检查磁性元件饱和情况
   • 优化死区时间

5.3 实际设计建议

1. 变压器制作：

   • 采用三明治绕法减少漏感
   • 使用Litz线降低高频损耗
   • 预留气隙防止饱和

2. PCB布局：

   • 功率回路面积最小化
   • 控制信号远离功率部分
   • 良好的接地平面

3. 测试顺序：

   1. 先开环验证功率级
   2. 再测试闭环控制
   3. 最后进行动态测试

经过这个项目的实践，我深刻体会到电源设计是一个需要综合考虑多方面因素的系统工程。仿真虽然不能完全替代实际测试，但可以大幅减少开发周期和成本。建议在项目初期就建立准确的仿真模型，通过参数优化找到最佳设计方案。
