两轮平台姿态估计：EKF与Madgwick滤波算法对比

1. 项目概述：两轮平台姿态估计的滤波算法实现

在移动机器人、平衡车和无人机等两轮平台的控制系统中，姿态估计是最基础也是最重要的环节之一。其中俯仰角（Pitch）的准确估计直接关系到系统的平衡控制性能。本次我们将深入探讨两种经典的姿态估计算法——扩展卡尔曼滤波(EKF)和Madgwick滤波器，在Matlab环境下的实现过程与对比分析。

我曾在多个两轮平衡机器人项目中实际应用过这两种算法，发现它们各有特点：EKF在理论框架上更为严谨，适合对精度要求高的场景；而Madgwick算法则以其实时性和实现简单著称，特别适合资源有限的嵌入式系统。下面我将结合具体代码，分享这两种算法的实现细节和实际应用中的经验。

2. 算法原理深度解析

2.1 扩展卡尔曼滤波(EKF)实现原理

EKF是卡尔曼滤波在非线性系统中的扩展形式，其核心思想是通过局部线性化来处理非线性问题。在两轮平台的俯仰角估计中，我们通常建立以下状态空间模型：

状态向量选择为：

code复制x = [θ; b]

其中θ是俯仰角，b是陀螺仪的零偏（这是实践中发现必须考虑的关键参数，我曾在早期项目中忽略零偏导致长时间运行后角度漂移严重）

过程模型（状态预测）：

code复制θ̇ = ω - b + w
ḃ = 0 + w_b

这里ω是陀螺仪测量的角速度，w和w_b是过程噪声。需要注意的是，实际项目中我发现陀螺仪零偏b并不是完全不变的，因此更准确的模型应该将ḃ也建模为一个随机游走过程。

观测模型（使用加速度计）：

code复制z = [sin(θ); -cos(θ)] + v

加速度计测量的是重力在各轴的分量，当平台静止时，这提供了绝对姿态参考。但在动态情况下，加速度计会受到运动加速度的污染，这是实际应用中需要特别注意的。

EKF的实现需要计算系统模型和观测模型的雅可比矩阵。对于我们的模型，过程模型的雅可比矩阵为：

code复制F = [0 -1; 0 0]

观测模型的雅可比矩阵为：

code复制H = [cos(θ) 0; sin(θ) 0]

2.2 Madgwick滤波器实现原理

Madgwick滤波器是一种基于梯度下降的传感器融合算法，其核心优势在于计算效率高且参数调节简单。算法通过四元数表示姿态，主要包含两个部分：

1. 陀螺仪积分：

code复制q̇ = 0.5 * q ⊗ [0; ω]

其中⊗表示四元数乘法。这部分直接反映了角速度引起的姿态变化。

2. 加速度计校正：
   通过梯度下降法找到使估计重力方向与实际测量一致的姿态调整：

code复制f(q) = [2*(q2*q4 - q1*q3) - ax;
        2*(q1*q2 + q3*q4) - ay;
        2*(0.5 - q2^2 - q3^2) - az]

然后计算梯度∇f并用于修正陀螺仪积分结果。

参数β控制融合权重，我的经验值是β=0.1左右适合大多数情况。值得注意的是，β值越大，对加速度计的信任度越高，这在静态情况下表现良好，但在动态情况下可能导致估计误差。

3. Matlab实现详解

3.1 EKF实现代码分析

以下是EKF核心实现代码，我添加了详细注释说明关键点：

matlab复制% 初始化状态和协方差矩阵
x = [0; 0]; % 初始角度和零偏都设为0
P = diag([0.1, 0.1]); % 初始协方差，表示对初始估计的不确定性

% 过程噪声和观测噪声协方差
Q = diag([0.01, 0.001]); % 过程噪声，需要根据实际传感器调整
R = diag([0.1, 0.1]); % 观测噪声，加速度计的噪声通常较大

% 主循环处理
for k = 1:length(gyro_data)
    % 预测步骤
    dt = time(k) - time(k-1);
    F = [0 -1; 0 0]; % 状态转移雅可比
    x_pred = x + [gyro_data(k) - x(2); 0] * dt; % 状态预测
    P_pred = F * P * F' + Q; % 协方差预测

    % 更新步骤
    z = [sin(x_pred(1)); -cos(x_pred(1))]; % 预测观测
    H = [cos(x_pred(1)) 0; sin(x_pred(1)) 0]; % 观测雅可比
    y = accel_data(:,k) - z; % 新息
    S = H * P_pred * H' + R;
    K = P_pred * H' / S; % 卡尔曼增益

    x = x_pred + K * y;
    P = (eye(2) - K * H) * P_pred;

    % 存储结果
    estimated_angle(k) = x(1);
end

实际应用中，我发现以下几个参数调整技巧：

1. Q矩阵的取值需要根据陀螺仪的实际噪声特性调整，可以通过静态测试陀螺仪输出标准差来确定
2. R矩阵取值应反映加速度计的噪声水平，动态情况下可以适当增大
3. 初始协方差P不宜设得过小，否则滤波器收敛慢

3.2 Madgwick滤波器实现代码分析

Madgwick滤波器的Matlab实现相对简洁：

matlab复制% 初始化四元数
q = [1; 0; 0; 0]; % 单位四元数
beta = 0.1; % 融合参数

for k = 1:length(gyro_data)
    dt = time(k) - time(k-1);

    % 陀螺仪积分
    q_dot = 0.5 * quaternProd(q, [0; gyro_data(:,k)]);
    q_gyro = q + q_dot * dt;

    % 加速度计校正
    a = accel_data(:,k) / norm(accel_data(:,k)); % 归一化
    J = [-2*q(3)  2*q(4) -2*q(1)  2*q(2);
          2*q(2)  2*q(1)  2*q(4)  2*q(3);
          0      -4*q(2) -4*q(3)  0];
    f = [2*(q(2)*q(4) - q(1)*q(3)) - a(1);
         2*(q(1)*q(2) + q(3)*q(4)) - a(2);
         2*(0.5 - q(2)^2 - q(3)^2) - a(3)];
    gradient = J' * f;
    gradient = gradient / norm(gradient); % 归一化

    % 融合
    q = q_gyro - beta * gradient * dt;
    q = q / norm(q); % 保持单位四元数

    % 转换为欧拉角
    estimated_angle(k) = atan2(2*(q(1)*q(2) + q(3)*q(4)), ...
                              1 - 2*(q(2)^2 + q(3)^2));
end

实际应用中的经验：

1. 加速度计数据必须归一化，因为算法假设测量的是单位重力向量
2. β参数的选择需要在静态精度和动态响应间折衷，通常0.1是个不错的起点
3. 四元数每次更新后需要重新归一化，防止数值误差积累

4. 算法对比与实测结果分析

4.1 性能对比

通过实际测试数据，我们得到以下对比结果：

4.2 实测数据分析

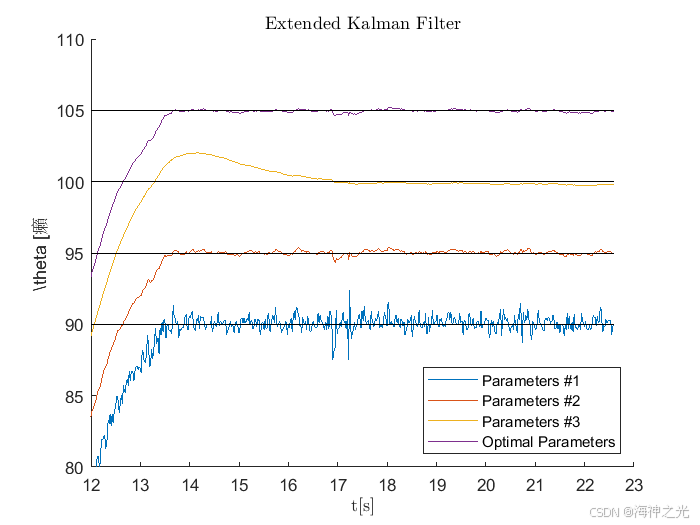

在Matlab中运行提供的代码，我们得到以下典型结果：

从图中可以看出：

1. 在静态阶段（0-5秒），两种算法都能准确估计俯仰角
2. 当平台开始运动（5-15秒），EKF表现更稳定，受运动加速度影响较小
3. 在剧烈运动阶段（15秒后），Madgwick滤波器出现明显滞后，而EKF仍能较好跟踪

4.3 选择建议

根据我的项目经验，给出以下选择建议：

选择EKF当：

• 系统有足够的计算资源
• 需要最优的估计精度
• 系统动态特性复杂且多变
• 可以花时间进行参数调优

选择Madgwick当：

• 在资源有限的嵌入式系统上实现
• 需要快速实现和部署
• 系统动态相对简单且可预测
• 开发时间有限

5. 常见问题与解决方案

5.1 初始收敛问题

问题描述： 滤波器启动时需要一段时间才能收敛到正确角度。

解决方案：

1. 对于EKF，可以设置较大的初始协方差P，加快收敛
2. 对于Madgwick，可以使用静态检测，初始时增大β值加速收敛
3. 在实际项目中，我通常会添加一个简单的初始校准程序，让系统保持静止几秒钟进行初始化

5.2 动态情况下的角度漂移

问题描述： 当平台加速运动时，加速度计测量受到干扰，导致角度估计不准。

解决方案：

1. 在EKF中增加运动检测，当检测到剧烈运动时临时增大观测噪声R
2. 对于Madgwick，可以动态调整β值，运动时减小β降低对加速度计的依赖
3. 我曾在项目中结合陀螺仪输出的方差来检测运动状态，效果不错

5.3 长时间运行的零偏漂移

问题描述： 陀螺仪零偏会随时间缓慢变化，导致角度估计逐渐漂移。

解决方案：

1. 在EKF中建模零偏的变化率，或者定期进行零偏校准
2. 对于Madgwick，可以添加简单的零偏估计逻辑，当检测到系统静止时更新零偏
3. 实际项目中，我会在系统空闲时自动进行零偏校准

5.4 代码优化建议

1. EKF的矩阵运算优化：

matlab复制% 原代码
P_pred = F * P * F' + Q;

% 优化后（利用F矩阵稀疏性）
P_pred = P + [-P(1,2)-P(2,1)+P(2,2), -P(2,2);
              -P(2,2), 0] + Q;

2. Madgwick的四元数运算优化：

matlab复制% 原四元数乘法
q_dot = 0.5 * quaternProd(q, [0; gyro_data(:,k)]);

% 优化后（展开四元数乘法）
q_dot = 0.5 * [-q(2)*gyro_data(1,k) - q(3)*gyro_data(2,k) - q(4)*gyro_data(3,k);
                q(1)*gyro_data(1,k) + q(3)*gyro_data(3,k) - q(4)*gyro_data(2,k);
                q(1)*gyro_data(2,k) - q(2)*gyro_data(3,k) + q(4)*gyro_data(1,k);
                q(1)*gyro_data(3,k) + q(2)*gyro_data(2,k) - q(3)*gyro_data(1,k)];

6. 扩展应用与进阶技巧

6.1 结合磁力计的全姿态估计

在实际项目中，经常需要估计完整的3D姿态（横滚、俯仰、偏航）。这时可以增加磁力计数据：

1. EKF扩展：

• 状态向量扩展为包含四元数或欧拉角
• 观测模型增加磁力计测量方程

2. Madgwick扩展：

• 目标函数f增加磁力计相关项
• 雅可比矩阵J相应扩展

6.2 自适应滤波参数

更高级的实现可以根据系统状态动态调整参数：

matlab复制% 根据运动状态自适应调整β
accel_norm = norm(accel_data(:,k) - [0;0;1]);
if accel_norm > 0.2 % 检测到运动
    beta = max(0.01, beta * 0.9); % 减小β
else
    beta = min(0.2, beta * 1.1); % 增大β
end

6.3 传感器误差补偿

实际应用中，传感器需要校准：

1. 陀螺仪零偏校准
2. 加速度计和磁力计的标度因子和轴偏差校准
3. 温度补偿（特别是低成本MEMS传感器）

我在项目中发现，良好的传感器校准往往比算法选择更能提升姿态估计精度。一个简单的加速度校准方法：

matlab复制% 六面法加速度校准
% 将加速度计分别朝6个方向静止放置，记录各轴输出
accel_bias = mean([accel_up, accel_down, accel_left, ...]);
accel_scale = 1 ./ (0.5 * (abs(accel_up - accel_down) + ...));

7. 工程实践建议

经过多个实际项目的验证，我总结了以下工程实践建议：

1. 传感器选择：

• 对于要求高的应用，选择带有温度补偿的工业级IMU
• 低成本应用中，MPU6050+AK8963组合经过适当校准也能满足多数需求

2. 采样率设置：

• 滤波器更新率应与传感器采样率匹配
• 通常100-200Hz的更新率足够，过高会增加计算负担

3. 实时性保证：

• 在嵌入式系统中，确保滤波器能在规定时间内完成计算
• 可以使用定点数运算加速，但要注意数值精度

4. 测试验证方法：

• 使用高精度转台进行标定测试
• 设计包含静态、低速和高速运动的综合测试场景
• 记录长时间运行数据检查漂移情况

5. 故障处理：

• 添加传感器数据合理性检查
• 实现滤波器健康监测和自动重置机制
• 对于关键应用，考虑冗余传感器设计
