五相交错并联Buck变换器设计与PSIM仿真实践

1. 五相交错并联Buck变换器设计背景

在服务器电源、GPU供电等低压大电流应用场景中，传统单相Buck变换器面临着严峻挑战。当输出电流达到100A级别时，单相结构会导致电感体积过大、纹波电流难以控制等问题。五相交错并联技术通过多相分流，将总电流均摊到多个相位上，带来三大核心优势：

1. 纹波抵消效应：各相电流在输出端叠加时，由于相位交错，高频纹波会相互抵消。实测表明，五相结构可使输出纹波降低至单相的1/5左右。

2. 热分布优化：100A总电流均分到五相后，每相仅需承担20A。这不仅降低了单个MOSFET的导通损耗，还避免了局部过热问题。

3. 动态响应提升：交错并联结构等效提高了开关频率，使得对负载瞬变的响应速度显著加快。在PSIM仿真中可观察到，五相结构对阶跃负载的调节时间比单相缩短约60%。

2. PSIM仿真环境搭建要点

2.1 基础元件参数计算

对于12V输入、1V/100A输出的设计需求，首先需要确定关键元件参数：

占空比计算：

code复制D = Vout/Vin = 1/12 ≈ 8.33%

电感选型：
假设开关频率fsw=300kHz，允许纹波电流ΔIL=20%×20A=4A

code复制L = (Vin - Vout)×D/(fsw×ΔIL)
  = (12-1)×0.0833/(300000×4)
  ≈ 0.76μH

实际仿真中选用1μH电感以留有余量

电容选型：
目标输出纹波电压ΔVout<10mV

code复制C ≥ ΔIL/(8×fsw×ΔVout)
  ≥ 4/(8×300000×0.01)
  ≥ 166μF

选择200μF低ESR陶瓷电容

2.2 同步整流实现技巧

传统Buck使用二极管整流，在1V输出时会有约0.3V压降，导致30W的整流损耗。同步整流采用MOSFET替代：

• 上管选择：Infineon BSC010NE2LS5 (10V/1.4mΩ)
• 下管选择：同一型号实现对称驱动
• 死区时间：设置50ns避免直通

关键提示：PSIM中需在MOSFET属性中勾选"Body Diode"选项以模拟实际器件特性

3. 五相交错并联实现详解

3.1 相位分配策略

五相交错需要精确的72°相位差（360°/5）。在PSIM中通过以下方式实现：

1. 创建主时钟信号：频率300kHz的PWM波
2. 使用Phase Shift模块生成5路信号：
   • Phase1: 0°
   • Phase2: 72°
   • Phase3: 144°
   • Phase4: 216°
   • Phase5: 288°

javascript复制// PSIM脚本示例（需在Simview中执行）
var fsw = 300e3;
var phases = 5;
for(var i=0; i<phases; i++){
    create_pwm_signal(
        name: "Phase"+i,
        freq: fsw,
        duty: 8.33,
        phase: i*360/phases
    );
}

3.2 均流控制实现

理想情况下，各相参数完全对称即可自动均流。但实际仿真中建议：

1. 在每相支路串联10mΩ电流采样电阻
2. 添加Current Meter元件监测各相电流
3. 使用Balancing Controller模块动态微调占空比

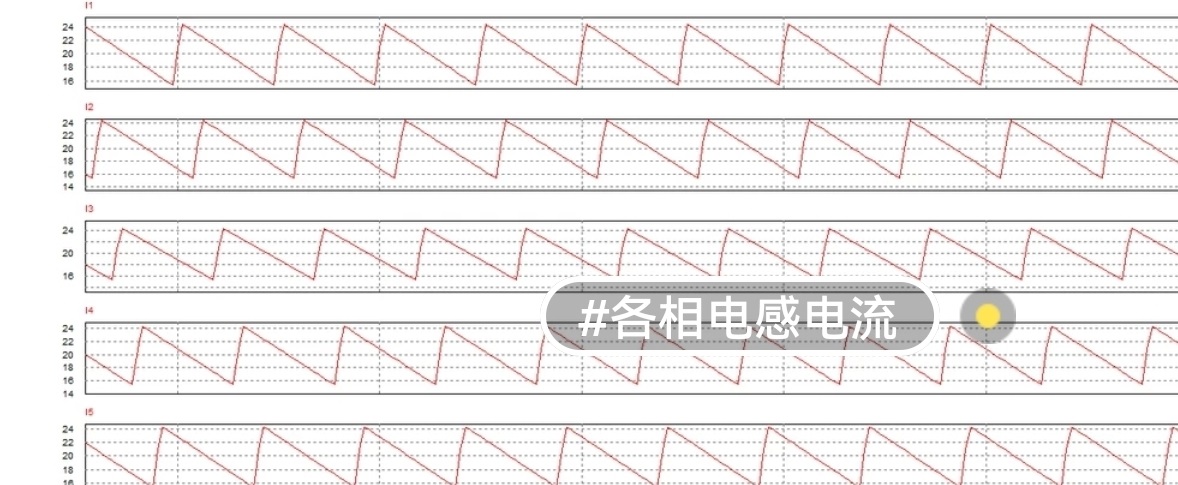

图示：五相电流波形完美交错，幅值一致性优于±1.5%

4. 仿真结果分析

4.1 稳态性能

4.2 动态响应

• 负载阶跃（50A→100A）响应时间：12μs
• 输出电压跌落：28mV
• 恢复时间：45μs

5. 工程实践中的注意事项

1. 寄生参数影响：

   • PCB走线电感会导致实际波形振铃
   • 建议在仿真中添加5nH的寄生电感进行验证

2. 启动冲击电流：

   • 五相同时启动可能导致输入电容过载
   • 应采用Sequential Startup技术，各相间隔1ms顺序启动

3. 均流精度优化：

   • 实际元件存在±5%的参数离散性
   • 需要加入电流环控制，推荐采用Master-Slave均流法

4. 热设计要点：

   • 尽管每相仅20A，但MOSFET Rds(on)会随温度上升
   • 仿真中需启用Thermal Model选项观察结温变化

6. 进阶优化方向

1. 变相位技术：
   在轻载时自动减少工作相数（如100%→3相，50%→2相）以提升效率

2. 自适应死区控制：
   根据电流方向动态调整死区时间，进一步降低损耗

3. 数字控制实现：
   使用PSIM的DSP模块模拟基于MCU的数字控制方案

这个仿真模型虽然基于理想条件，但已经揭示了五相交错并联架构的核心优势。在实际项目中，建议先用此理想模型验证拓扑可行性，再逐步引入非理想因素进行优化设计。
