工业4.0电池生产线多PLC协同控制与混合通讯架构设计

1. 项目概述与系统架构设计

这个全站式电池生产线自动化控制系统，是我去年带队完成的一个典型工业4.0升级项目。核心挑战在于实现多PLC协同控制20个伺服轴，同时整合五种不同的工业通讯协议。系统采用西门子TIA Portal V15平台搭建，硬件配置如下：

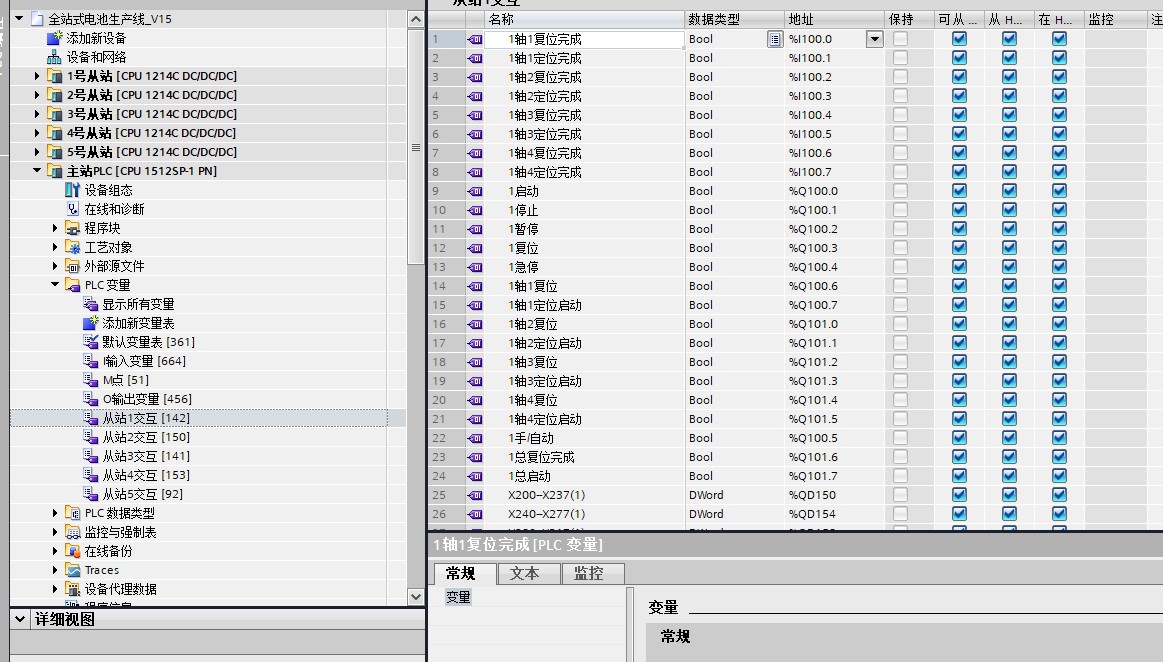

• 主控制器：1台S7-1518-4 PN/DP（6ES7 518-4AP00-0AB0）
• 从站控制器：5台S7-1215C（6ES7 215-1AG40-0XB0）
• HMI终端：威纶通MT8102iE工业触摸屏
• 通讯模块：CM1241 RS232模块（1号、2号从站）、CM1241 RS485模块（4号、5号从站）

整个系统的通讯架构设计是项目的技术核心。主站通过Profinet与MES系统进行数据交互，1号、2号从站通过RS232与绝缘测试仪通讯，4号从站用Modbus RTU读取4个智能传感器数据，5号从站则通过Modbus RTU控制3台温控器。这种混合通讯架构的设计，既要考虑不同协议的时序特性，又要确保数据流的实时性和可靠性。

关键设计原则：将实时性要求高的伺服控制（循环周期2ms）与相对宽松的数据采集（循环周期500ms）分层处理，避免总线负载过载。

2. 硬件配置与网络拓扑

2.1 PLC选型依据

选择S7-1518作为主站主要基于三点考虑：

1. 需要处理20个伺服轴的工艺对象管理，CPU317的运动控制性能不足
2. 集成双端口Profinet接口，便于实现MES通讯和设备级环网
3. 支持等时同步模式，确保多轴控制的时序精度

从站采用S7-1215C的考量：

• 每台控制4个伺服轴，在1200系列处理能力范围内
• 自带RS485接口可扩展Modbus通讯
• 通过Profinet IO实现与主站的实时数据交换（循环周期8ms）

2.2 网络拓扑实现

系统采用三级网络架构：

1. 管理层网络：主站与MES系统通过Profinet连接，传输生产订单、质量数据等
2. 控制层网络：主站与从站通过Profinet IO组成线性拓扑，传输轴控指令和状态数据
3. 设备层网络：各从站通过串行总线连接现场设备，采用主从轮询机制

3. 核心通讯功能实现

3.1 主站与MES系统通讯

采用Profinet IO通讯，在OB1中调用TSEND_C指令块实现异步数据传输。关键参数配置：

• 连接类型：TCP主动连接
• 数据长度：128字节
• 发送周期：1s（由MES系统接口规范决定）

pascal复制// 数据发送程序示例
CALL "TSEND_C" , DB10
Req         := #StartSend  // 上升沿触发
CONT        := TRUE       // 保持持续连接
CONNECT     := #MES_Connection  // 连接参数DB
DATA        := P#DB20.DBX0.0 BYTE 128  // 发送数据区
LEN         := 128        // 数据长度
DONE        := #SendDone  // 发送完成标志
ERROR       := #CommError // 错误标志
STATUS      := #CommStatus // 状态代码

调试时遇到的典型问题及解决方案：

1. STATUS代码0085：检查物理连接→确认IP设置→最终发现网线误插到非指定端口
2. 数据丢包：将交换机端口流控模式由auto改为full duplex
3. 连接中断：在OB86中添加连接监控程序，自动触发重连

3.2 RS232与绝缘测试仪通讯

1号、2号从站通过CM1241模块与绝缘测试仪通讯，关键配置参数：

• 波特率：9600bps
• 数据位：8位
• 停止位：1位
• 校验方式：偶校验
• 协议类型：ASCII模式

数据帧处理逻辑：

pascal复制IF #RcvBuffer[0] = 16#24 THEN  // 检测$起始符
    // 提取3-6位BCD码并转换
    #TempByte1 := SHL(IN:=#RcvBuffer[3], N:=4) OR #RcvBuffer[4];
    #TempByte2 := SHL(IN:=#RcvBuffer[5], N:=4) OR #RcvBuffer[6];
    #InsulationValue := BCD_TO_INT(IN:=#TempByte1) * 100 +
                       BCD_TO_INT(IN:=#TempByte2);
    // 报警标志处理
    #AlarmFlag := BYTE_TO_BOOL(IN:=#RcvBuffer[7]);
END_IF;

重要经验：绝缘测试仪返回的是压缩BCD码，需要先进行字节分割再转换。直接使用INT转换会导致数值错误。

3.3 Modbus RTU通讯实现

4号从站传感器读取

采用Modbus RTU协议轮询4个智能传感器，硬件配置：

• 总线终端电阻：120Ω
• 波特率：19200bps
• 站地址：1-4

轮询程序采用时间错峰机制：

pascal复制// 网络1：传感器1查询
TON "传感器1查询", PT:=T#500ms
MOV  W#16#3, "MB_MASTER".MB_MODE  // 功能码03
MOV  1, "MB_MASTER".MB_ADDR       // 站地址1
CAL  "MB_COMM_LOAD"               // 启动通讯

// 网络2：传感器2查询（在传感器1查询完成后启动）
TON "传感器2查询", PT:=T#500ms IN:=NOT "传感器1查询".Q
MOV  W#16#3, "MB_MASTER".MB_MODE
MOV  2, "MB_MASTER".MB_ADDR
CAL  "MB_COMM_LOAD"

5号从站温控器控制

控制3台温控器（站地址5-7），采用Modbus功能码06写单个寄存器：

pascal复制// 温度设定值写入程序
MOV  W#16#6, "MB_MASTER".MB_MODE  // 功能码06
MOV  #TempSetpoint, "MB_MASTER".MB_DATA_ADDR
MOV  #TargetAddr, "MB_MASTER".MB_ADDR
CAL  "MB_COMM_LOAD"

4. 伺服控制系统实现

4.1 轴配置与工艺对象

在TIA Portal中配置20个伺服轴：

• 12个直线模组（定位精度±0.02mm）
• 8个旋转机构（重复定位精度±0.01°）
• 驱动类型：SINAMICS S210伺服驱动

关键参数设置：

xml复制<AxisConfig>
    <Mechanical>
        <GearRatio>10:1</GearRatio>
        <LeadScrewPitch>5mm</LeadScrewPitch>
    </Mechanical>
    <Dynamic>
        <MaxVelocity>500mm/s</MaxVelocity>
        <Acceleration>2m/s²</Acceleration>
    </Dynamic>
</AxisConfig>

4.2 运动控制程序

伺服使能连锁逻辑：

pascal复制// 安全连锁条件
A "急停_OK"
A "气压检测"
A "伺服准备好"
= "MC_Power_1".Enable  // 轴1使能

凸轮同步控制实现：

pascal复制// 凸轮表配置
"MC_CamTableSelect"(CamTable:=1, Master:=1, Slave:=2);

// 凸轮耦合
"MC_CamIn"(Master:=1, Slave:=2, StartMode:=1);

5. 威纶通触摸屏界面设计

5.1 画面层级设计

• 0级：系统总览（设备状态、产量统计）
• 1级：各工段监控（包含伺服轴状态显示）
• 2级：参数设置（需要权限验证）
• 3级：报警历史与诊断

5.2 关键界面元素

1. 实时趋势图：显示温度、压力等工艺参数
2. 轴位置监控：采用XY曲线显示多轴同步状态
3. 配方管理：支持100组工艺参数存储

6. 调试经验与问题排查

6.1 典型问题记录表

6.2 调试技巧分享

1. 通讯诊断：使用TIA Portal的在线诊断功能，实时查看通讯负载率和错误统计
2. 信号追踪：利用Trace功能记录关键信号变化，分析时序问题
3. 模拟测试：先通过PLCSIM Advanced验证逻辑，再连接实际设备

这个项目让我深刻体会到，工业自动化系统调试就像解魔方——需要同时考虑机械、电气、软件多个维度的配合。当看到20个伺服轴完美同步运转，所有通讯数据稳定传输时，那种成就感确实比喝冰阔落还带劲！最后分享一个小心得：复杂系统的注释一定要详细到每个网络的作用，三个月后回看代码时你会感谢自己的这个习惯。
