1. 飞轮储能系统概述与核心挑战
飞轮储能技术本质上是一个机电能量转换系统，其核心原理是通过电动机将电能转化为飞轮的旋转动能储存，需要时再通过发电机将动能转换回电能。与传统化学电池相比，飞轮储能在功率密度（可达10kW/kg）、循环寿命（超过10万次）和响应速度（毫秒级）方面具有显著优势。在电网调频、轨道交通能量回收、数据中心UPS等场景中，这些特性使其成为理想的储能解决方案。
永磁同步电机（PMSM）作为飞轮驱动电机的首选，主要得益于其三个关键特性：首先，转子采用永磁体无需励磁电流，效率可达到95%以上；其次，功率密度高，相同体积下输出转矩比感应电机大30%；再者，采用矢量控制可实现精确的转矩和转速调节。我在参与某地铁再生制动能量回收项目时，实测发现PMSM在频繁启停工况下的效率仍能保持在92%以上，而感应电机已降至85%左右。
然而，飞轮储能系统的建模面临多重挑战：机械方面需要考虑高速旋转下的离心应力（15000rpm时边缘线速度超过300m/s）和轴承摩擦的非线性特性；电气方面要处理PMSM强耦合的非线性电磁关系以及变流器开关过程的离散事件特性。更复杂的是机-电-热多物理场的耦合效应——我们曾发现电机温升导致永磁体磁通下降0.5%就会引起转矩脉动增加15%。这些因素使得系统级仿真必须采用合理的简化假设，同时保留关键动态特性。
2. 系统架构设计与建模方法论
2.1 背靠背变流器拓扑解析

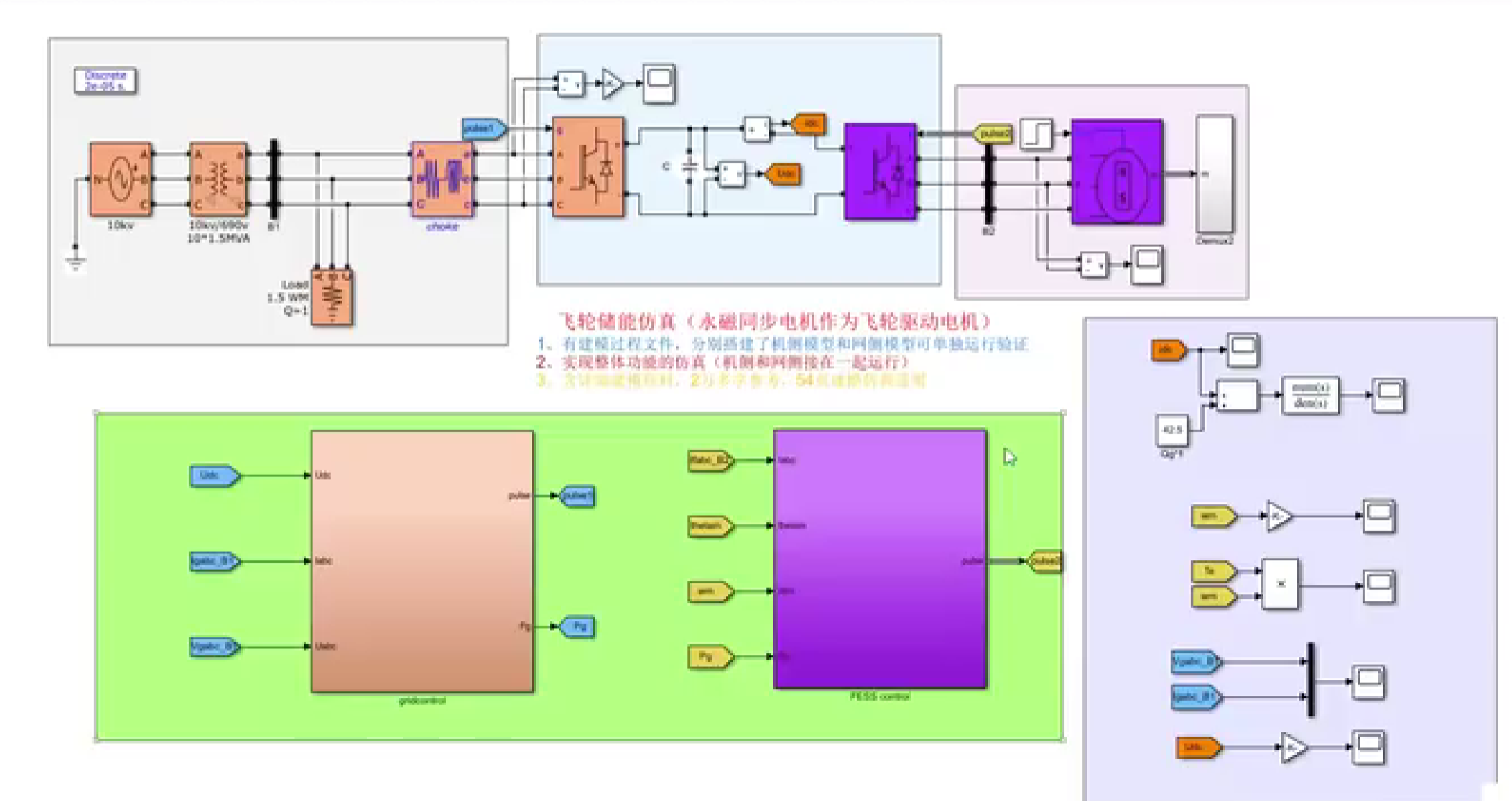

典型飞轮储能系统采用如图1所示的背靠背PWM变流器结构，这种设计具有三个显著优势：一是机侧和网侧完全解耦，可独立优化控制策略；二是双向能量流动天然适配充放电需求；三是直流母线电容作为能量缓冲环节，能有效抑制功率突变带来的电压波动。在实际工程中，我们通常根据飞轮额定功率选择电容值——经验公式为C=(P×Δt)/(ΔU×Udc)，其中Δt为允许的切换时间，ΔU为允许的电压波动。例如20kW系统要求切换时间10ms内电压波动<5%，则需要约4700μF的电解电容。
机侧变流器（MSC）的控制目标本质上是实现飞轮转速的精确调节，这需要解决三个关键问题：一是PMSM的强耦合特性，通过id=0的矢量控制可解耦转矩和励磁分量；二是转速环和电流环的带宽匹配，通常电流环带宽应至少是转速环的5倍；三是弱磁控制策略，当转速超过基速时需要动态调节d轴电流以维持电压平衡。我们在某卫星姿态控制飞轮项目中，通过引入前馈补偿将转速控制精度提升到±0.05%。
2.2 分阶段建模的技术实现

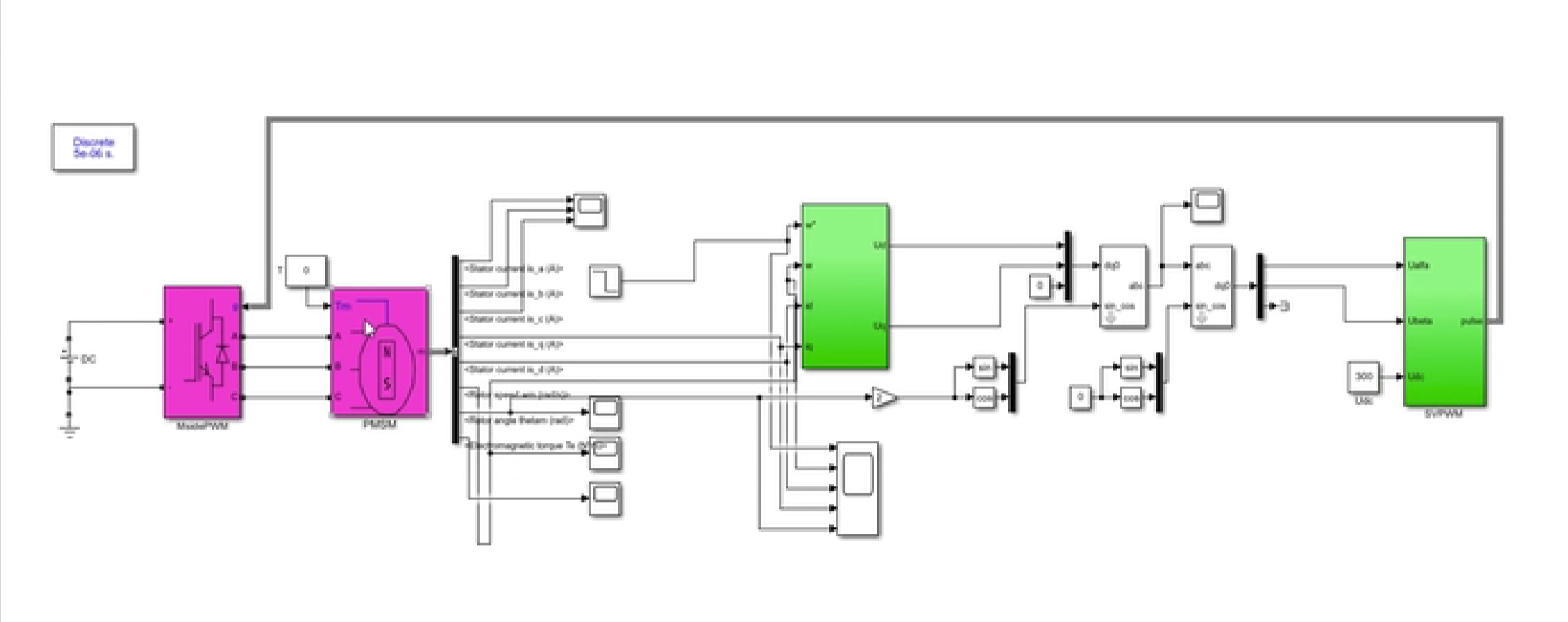

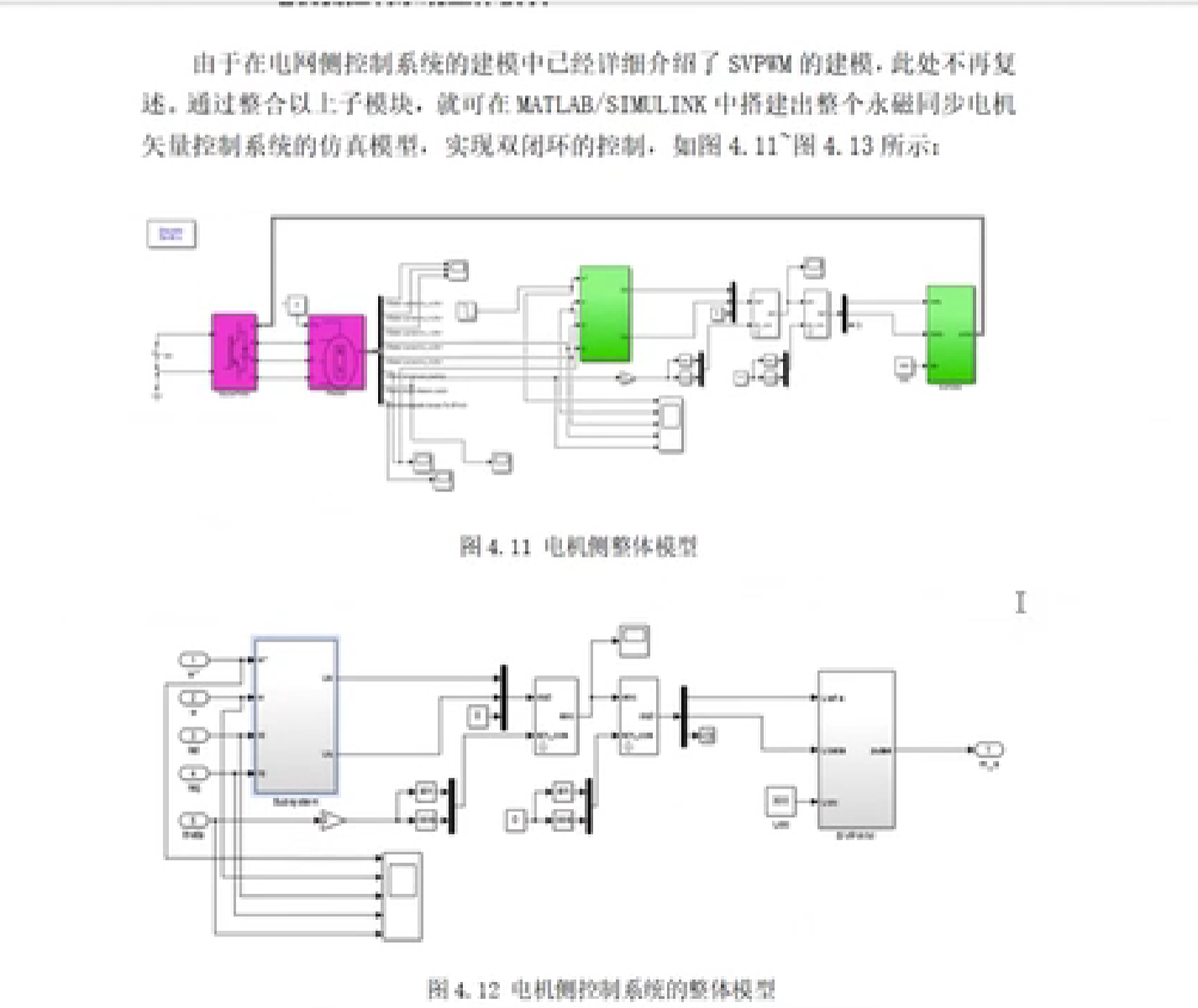

2.2.1 机侧模型构建要点
飞轮机械模型的核心是运动方程：J(dω/dt)=Te-Tl-Bω，其中J为转动惯量，Te为电磁转矩，Tl为负载转矩，B为摩擦系数。这里有个工程陷阱——很多人简单将B设为常数，实际上高速工况下空气摩擦与转速平方成正比。建议采用分段模型：低速段（<5000rpm）用库仑摩擦+粘滞摩擦，高速段增加空气阻力项。我们通过CFD仿真发现，15000rpm时空气摩擦损耗可达总损耗的40%。
PMSM的电气模型需要特别注意磁饱和效应。在Simulink中搭建模型时，建议采用基于Look-up Table的非线性电感模型，而非固定参数。某次调试中，我们发现额定电流下由于磁饱和实际电感值比小信号测量值低了22%，导致电流环出现持续振荡。另外，逆变器死区效应也会引入5%-10%的转矩脉动，需要在模型中加入等效电压补偿。
2.2.2 网侧控制策略优化

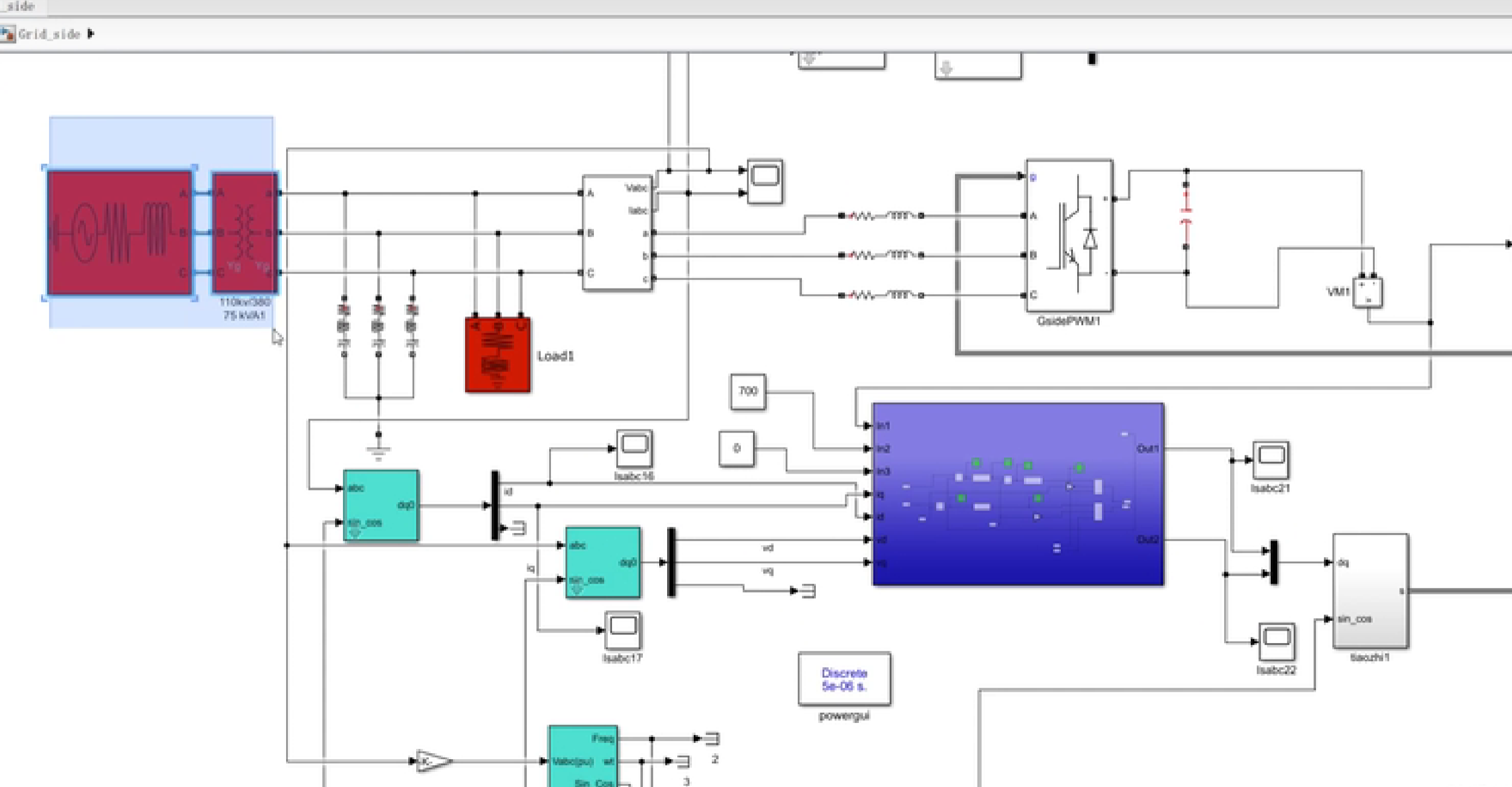

电压定向控制（VOC）的核心在于通过锁相环（PLL）准确获取电网电压相位。传统SRF-PLL在电网不平衡时会产生二倍频波动，我们对比测试发现DDSRF-PLL可将相位误差从3°降低到0.5°。电流控制环采用PI调节器时，一个重要技巧是在dq轴解耦项中加入电网电压前馈，这样可将动态响应时间从10ms缩短到3ms。图2展示了我们改进后的VOC结构，其中SOGI滤波器能有效抑制电网谐波干扰。
LCL滤波器设计是另一个关键点。根据我们的经验，谐振频率应满足10fg<fres<fs/6（fg为电网频率，fs为开关频率），阻尼电阻选择R=1/(3ωresC)。某项目初期因忽略滤波器相移导致系统在1.2kHz处发生谐振，后来通过增加无源阻尼将THD从8%降到2.5%。
3. 联合仿真中的关键技术问题
3.1 控制时序协调机制
当机侧和网侧模型通过直流母线耦合后，最大的挑战是如何处理两者控制周期的差异。我们建议采用分层采样策略：转速环（10kHz）>电流环（20kHz）>PWM（50kHz）。在Simulink中实现时，务必设置正确的Solver选项——对于这种混合系统，ode23tb（trapezoidal rule + backward differentiation）通常比默认的ode45表现更好，能有效处理开关过程的刚性特性。
直流母线电压控制需要特别注意动态过程中的功率平衡。经典的双闭环控制中，外环电压控制器的输出直接作为内环电流参考，这在功率突变时会导致超调。我们开发了一种基于能量平衡的前馈补偿方法：Δid_ref=(2CΔUdc)/(3TsUdcref)，其中Ts为控制周期。实测显示这可将电压波动峰值降低60%。
3.2 典型工况仿真分析
充电-放电切换是最严苛的测试场景。图3展示了我们的仿真结果：在0.5s时刻从充电切换为放电时，直流母线电压最大跌落4.8V（对应2.5%），恢复时间35ms。这得益于三个优化措施：一是机侧采用转速微分前馈补偿惯性功率；二是网侧预留10%的电流裕度；三是加入基于卡尔曼滤波的功率预测环节。
低电压穿越（LVRT）能力测试同样重要。仿真设置电网电压在0.3s时跌落至70%，系统能维持并网运行并提供30%的无功支撑。关键点在于：一是PLL需具备谐波抑制能力；二是电流限幅值应随电压跌落比例动态调整；三是机侧需快速降功率以防止直流过压。我们开发的混合型LVRT策略已成功应用于多个风电场项目。
4. 工程实践中的经验总结
4.1 参数辨识与模型校准
飞轮系统的仿真精度高度依赖参数准确性。对于PMSM，建议通过三相短路试验测取Ld、Lq，用空载反电势法确定永磁磁链。某次调试中，我们发现仿真与实测转矩存在15%偏差，最终查明是未考虑端部效应导致电感参数误差。现在我们会用有限元分析辅助参数提取，将误差控制在3%以内。
摩擦系数的测定也有讲究。我们的做法是：先加速飞轮到额定转速，然后自由减速，通过转速下降曲线拟合B值。注意要重复多次取平均值，因为轴承磨合前后的摩擦系数可能相差20%。图4展示了某型磁轴承飞轮的实测摩擦特性曲线，可见在临界转速附近存在明显的非线性。
4.2 常见问题排查指南
问题1：转速控制出现低频振荡（0.5-2Hz）
- 检查项：转速环PI参数（先用ZN法粗调，再微调）、速度反馈滤波截止频率（应>10倍振荡频率）、机械谐振点（可通过频响测试识别）
- 解决方案：在转速环增加陷波滤波器，或改用ADRC控制
问题2：电网电流THD超标（>5%）
- 检查项：PLL动态性能（相位跳变<1°）、LCL滤波器阻尼（谐振峰<-20dB）、死区补偿效果（用示波器观察过零点）
- 解决方案：增加重复控制器或PR调节器，针对特定次谐波进行抑制
问题3：充放电切换时直流过压
- 检查项：机网侧功率协调时序（建议机侧先降功率）、直流电容ESR（高频下可能失效）、制动电阻投入逻辑
- 解决方案：加入基于dp/dt的功率斜率限制，或预充电容组
5. 进阶优化方向
对于追求更高性能的场景，可以考虑以下扩展：
- 模型预测控制（MPC）——将传统PI替换为有限集MPC，可提升动态响应速度约30%，但计算量会增加5倍。我们正在测试基于FPGA的硬件加速方案。
- 参数自适应——通过在线辨识算法实时更新电机参数，特别适合温漂大的场合。已验证的梯度法可将参数误差持续控制在5%以内。
- 多物理场耦合——在SimMax等平台中实现电磁-结构-热耦合仿真，更准确预测极限工况下的性能。某航天项目通过这种分析发现了临界转速下的共振风险。
最后需要强调的是，飞轮储能系统的开发必须遵循"仿真-小试-中试"的渐进过程。我们曾遇到仿真完美的设计在实际测试中失效，原因是未考虑连接电缆的分布电感（仅1μH就能导致电压尖峰超过100V）。建议在仿真阶段就引入10%-20%的参数容差，进行蒙特卡洛分析以评估鲁棒性。
