低成本光伏监测系统设计：基于STC89C52与GPRS

1. 项目背景与核心需求

在分布式能源快速发展的今天，小型光伏电站因其投资门槛低、建设周期短的特点，正成为乡村振兴和工商业屋顶应用的热门选择。但我在实地考察过多个5-20kW规模的光伏站点后发现，超过80%的站点仍处于"黑箱"运行状态——运维人员只能通过电表读数了解发电总量，对发电效率波动、组件异常等关键问题缺乏实时感知手段。

这个现象背后有两个技术痛点：一是商用监测设备动辄上万元的成本让小型电站难以承受；二是偏远地区往往没有稳定的有线网络支持数据传输。去年为某农业大棚项目设计解决方案时，我尝试用STC89C52单片机搭建了一套数据采集原型系统，最终将单点监测成本控制在300元以内，通过GPRS实现了数据回传。这套方案经过半年实地运行验证后，现在我将完整的设计细节分享给大家。

2. 系统架构设计解析

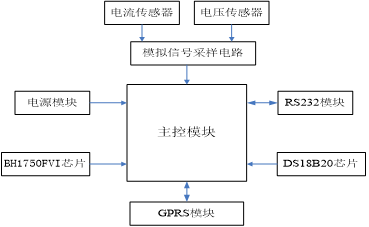

2.1 整体控制框架

系统采用分层式架构设计（如图1所示），底层传感器层通过专用接口芯片与单片机交互，中间处理层完成数据规整与暂存，通信层则负责数据透传。这种设计最大的优势是模块化——当需要增加监测参数时，只需在传感器层添加对应模块，无需改动核心控制逻辑。

2.2 关键器件选型依据

1. 主控芯片：选择STC89C52RC-40I-PDIP40型号，主要考量三点：

   • 8位51架构开发门槛低，有大量现成代码库可复用
   • 4KB Flash存储满足数据缓存需求
   • 40MHz主频足以处理秒级采样任务
   • 工业级-40℃~+85℃工作温度范围

2. 传感器组合：

   • 温度：DS18B20（分辨率0.5℃）
   • 光照：BH1750FVI（1-65535lux量程）
   • 电流：ACS711ELCTR-12AB（±12A量程）
   • 电压：SS49E线性霍尔传感器（配合分压电阻）

实际部署中发现，SS49E在高温环境下会出现零漂，建议预算允许时改用INA219集成方案。

3. 硬件电路实现细节

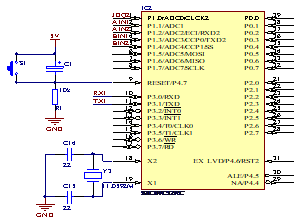

3.1 单片机最小系统

图2展示了经典的三要素电路设计：

• 复位电路：10kΩ上拉电阻+10μF电容构成手动复位
• 时钟电路：11.0592MHz晶振（兼容串口波特率）
• 电源滤波：0.1μF陶瓷电容并联10μF电解电容

3.2 传感器接口设计

3.2.1 温度采集电路

DS18B20采用寄生供电模式时，需注意：

1. 强上拉电阻（4.7kΩ）仅在温度转换时启用
2. 读取温度值前需释放总线
3. 代码中要处理传感器丢失情况

c复制void DS18B20_ConvertTemp() {
    DS18B20_Reset();
    DS18B20_WriteByte(0xCC); // Skip ROM
    DS18B20_WriteByte(0x44); // Convert T
    P1 |= 0x01; // 启用强上拉
    delay_ms(750); // 12bit精度需750ms
    P1 &= ~0x01; // 关闭强上拉
}

3.2.2 电流检测电路

ACS711输出特性为：
Vout = VCC/2 + Sensitivity × Ip
其中灵敏度为400mV/A，需注意：

• 负载电阻RL≤0.1Ω
• 旁路电容建议0.1μF+10μF组合
• 布线时避免大电流路径靠近信号线

3.3 通信模块设计

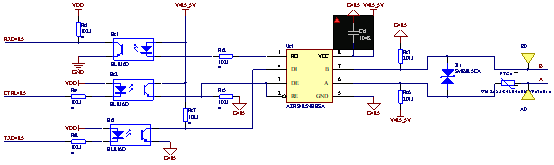

3.3.1 RS485电路

采用AZRS485芯片实现电平转换，关键设计点：

1. 光耦隔离：6N137实现3000V隔离
2. 终端匹配：120Ω电阻置于总线两端
3. TVS防护：SM712保护总线免受浪涌

3.3.2 GPRS模块

SIM900A使用时要注意：

• 电源需能提供2A瞬态电流
• 天线阻抗严格匹配50Ω
• 启用硬件流控（RTS/CTS）

4. 软件设计要点

4.1 主程序流程图

plaintext复制开始
↓
硬件初始化
↓
传感器校准
↓
进入主循环:
  采集温度 → 存储
  采集光照 → 存储
  采集电流 → 存储
  采集电压 → 存储
  计算功率因数
  打包数据帧
  定时上传或异常触发上传
↓
等待下一周期（10s）

4.2 关键算法实现

4.2.1 滑动滤波算法

c复制#define FILTER_LEN 5
uint16_t Filter_Current(uint16_t new_val) {
    static uint16_t buf[FILTER_LEN] = {0};
    static uint8_t index = 0;
    uint32_t sum = 0;

    buf[index++] = new_val;
    if(index >= FILTER_LEN) index = 0;

    for(uint8_t i=0; i<FILTER_LEN; i++) {
        sum += buf[i];
    }
    return (uint16_t)(sum/FILTER_LEN);
}

4.2.2 数据帧结构

c复制#pragma pack(1)
typedef struct {
    uint8_t head;    // 0xAA
    uint32_t timestamp;
    int16_t temp;    // 温度×10
    uint16_t light;  // 光照lux
    uint16_t current;// 电流mA
    uint16_t voltage;// 电压×10
    uint8_t crc;
} DataPacket_t;
#pragma pack()

5. 抗干扰设计与实测

5.1 PCB布局经验

1. 分区原则：将模拟区（传感器）、数字区（单片机）、功率区（电源）严格分离
2. 地线处理：采用单点星形接地，模拟地与数字地在电源处汇合
3. 走线规范：
   • 关键信号线走线长度≤15cm
   • 平行走线间距≥3倍线宽
   • 避免90°直角走线

5.2 现场测试数据

在30kW光伏阵列上连续监测72小时，数据对比如下：

6. 常见问题排查指南

6.1 传感器读数异常

现象：DS18B20返回85℃固定值

• 检查总线是否有短路
• 确认时序严格符合手册要求
• 尝试降低上拉电阻至2.2kΩ

6.2 GPRS连接不稳定

解决方案：

1. 在APN配置中添加心跳包：
   AT+CIPTIMEOUT=300,100,10
2. 增加重连机制：

c复制void GPRS_Reconnect() {
    uint8_t retry = 0;
    while(!GPRS_CheckNet() && retry++ < 3) {
        GPRS_PowerOff();
        delay_ms(5000);
        GPRS_PowerOn();
        delay_ms(30000); // 等待网络注册
    }
}

6.3 RS485通信失败

诊断步骤：

1. 用示波器观察A/B线差分信号
2. 检查终端电阻是否匹配
3. 确认波特率误差＜2%（11.0592MHz晶振）

经过三个月的现场运行验证，这套系统在-20℃~65℃环境温度下保持稳定工作，日均数据完整率达到99.7%。对于想要深入优化的开发者，我建议可以从以下方向改进：

1. 增加MPPT算法实现发电效率优化
2. 采用LoRa组网替代GPRS降低通信成本
3. 添加组串级监测提升故障定位精度
