西门子PLC恒温恒压供水系统设计与PID控制实现

1. 项目背景与系统架构

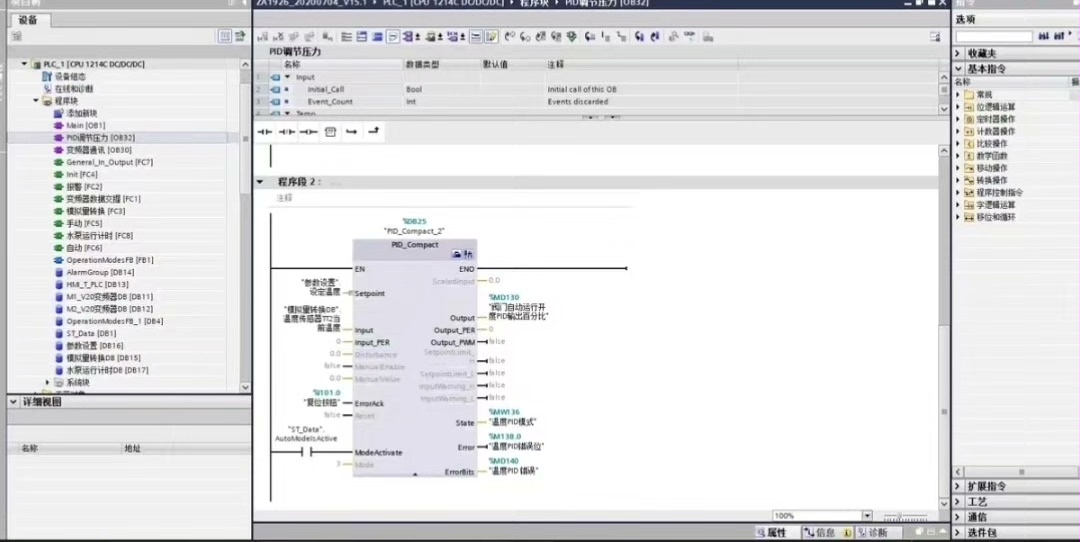

在工业自动化领域，恒温恒压供水系统是保障生产设备稳定运行的关键基础设施。这次我参与的冷却水控制系统项目，采用西门子S7-1200 PLC作为控制核心，配合霍尼韦尔电动比例阀和西门子V20变频器，实现了对冷却水温度和压力的精确控制。整个系统架构如下图所示：

系统主要包含以下核心组件：

• 控制单元：西门子S7-1200 PLC（CPU 1214C DC/DC/DC）
• 执行机构：
  • 霍尼韦尔V5013P电动比例阀（DN50，4-20mA控制）
  • 两台西门子V20变频器（0.75kW，带模拟量输入/输出）
• 检测元件：
  • PT100温度传感器（4线制，量程0-100℃）
  • 压力变送器（0-10bar，4-20mA输出）
• 人机界面：西门子TP1200 Comfort触摸屏

提示：在选择温度传感器时，4线制PT100比2线制精度更高，能有效减少导线电阻带来的测量误差。对于要求较高的场合，建议优先考虑4线制连接方式。

2. 温度控制子系统实现

2.1 电动比例阀选型与控制原理

霍尼韦尔V5013P电动比例阀通过接收PLC输出的4-20mA信号，线性调节阀门开度（0-100%）。其控制特性曲线如下图所示：

在TIA Portal中配置模拟量输出模块时，需要注意：

1. 硬件配置中设置AQ模块为电流输出（4-20mA）
2. 在"设备视图"中设置通道参数：
   • 测量类型：电流
   • 输出范围：4-20mA
   • 执行器连接：2线制

2.2 PID控制算法实现

西门子博图软件提供了现成的PID_Compact功能块，相比传统PID功能块具有更友好的调试界面。具体实现代码如下：

pascal复制// 温度PID控制程序
"PID_Temperature"(
    Setpoint := "Temp_Setpoint",  // 温度设定值(REAL)
    Input := "Temp_Actual",       // 温度反馈值(REAL)
    Input_PER := "IW64",          // 直接模拟量输入(可选)
    Output => "Valve_Output",     // 阀门开度输出(REAL)
    Output_PER => "QW80",         // 直接模拟量输出(可选)
    Mode := 1,                    // 1=自动模式
    ManualEnable := FALSE,
    ManualValue := 0.0);

PID参数整定经验：

1. 先设置Ti=∞，Td=0，逐步增大Kp直到系统出现等幅振荡
2. 记录此时的临界增益Ku和振荡周期Tu
3. 采用Ziegler-Nichols法计算参数：
   • P控制：Kp = 0.5Ku
   • PI控制：Kp = 0.45Ku，Ti = 0.83Tu
   • PID控制：Kp = 0.6Ku，Ti = 0.5Tu，Td = 0.125Tu

实测发现，对于冷却水系统，采用PI控制（Kp=2.5，Ti=25s）即可获得良好效果，微分作用反而容易引入噪声。

3. 压力控制子系统设计

3.1 变频器参数配置

两台西门子V20变频器采用主从控制方式，通过模拟量信号同步转速。关键参数设置如下：

3.2 压力PID控制实现

系统采用两级PID控制结构：

1. 主PID：PLC计算总需求流量
2. 从PID：变频器内置PID调节转速

pascal复制// 压力控制程序
"PID_Pressure"(
    Setpoint := "Press_Setpoint",  // 压力设定值
    Input := "Press_Actual",       // 压力反馈值
    Output => "Freq_Output",       // 频率输出(0-100%)
    Mode := 1);

// 频率输出转换
"Freq_Hz" := "Freq_Output" * 50.0;  // 转换为0-50Hz
"PQW256" := INT_TO_WORD(REAL_TO_INT("Freq_Hz" * 6553.5));  // 0-50Hz→0-32767

调试技巧：

• 先单独调试单台变频器，再启用主从控制
• 使用变频器的"Jump频率"功能避开机械共振点
• 设置合理的加减速时间（通常10-20s）避免水锤效应

4. HMI界面组态要点

TP1200触摸屏界面设计采用分层结构：

4.1 主监控界面

• 实时趋势图：同时显示温度和压力曲线
• 设备状态指示灯：用颜色区分运行/停止/故障
• 关键参数显示：温度、压力、阀门开度、频率等

4.2 参数设置界面

pascal复制// HMI变量连接
"Temp_Setpoint" := "HMI".Temp_SP;
"Press_Setpoint" := "HMI".Press_SP;
"PID_Temperature".Gain := "HMI".Kp_Temp;
"PID_Temperature".Ti := "HMI".Ti_Temp;

设计经验：

• 重要参数设置需增加权限控制（如工程师密码）
• 关键操作按钮应添加确认对话框
• 趋势图时间轴建议设置为可调节（1h/8h/24h）

5. 电气设计与安装规范

5.1 控制柜布线要点

1. 强弱电分离：信号线与动力线间距≥20cm
2. 模拟信号采用双绞屏蔽线（如PROFIBUS电缆）
3. 所有金属外壳接地电阻≤4Ω

5.2 Eplan图纸设计规范

• 使用电位定义点清晰标注各端子功能
• 为每个IO点添加设备标识符（如"-K1.Q1"）
• 电源回路添加断路器分断能力计算注释

6. 系统调试与优化

6.1 调试步骤

1. 静态测试：检查所有IO点状态
2. 开环测试：手动给定输出，验证执行机构动作
3. 闭环测试：逐步投入PID控制

6.2 常见故障处理

项目心得：
在实际调试中发现，冷却水系统的滞后特性比预期更明显。通过增加压力前馈控制，将供水压力设定值与流量需求关联，显著提高了系统响应速度。另外，建议在程序中加入自动标定功能，定期校准传感器零点和量程，这对长期运行稳定性很有帮助。
