永磁同步电机滑模与预测控制复合方案设计

成为夏目

1. 永磁同步电机复合控制方案设计

永磁同步电机(PMSM)作为高精度运动控制领域的核心执行元件，其控制性能直接影响整个系统的动态响应和稳态精度。传统PID控制虽然实现简单，但在应对负载突变、参数摄动等复杂工况时往往力不从心。我在最近的一个工业伺服系统项目中，尝试将滑模控制(SMC)与模型预测转矩控制(MPTC)进行复合设计，实测效果远超预期。

这个方案的核心思想是"分而治之"：让擅长处理不确定性的滑模控制负责转速环，而精于多目标优化的模型预测控制掌管转矩环。两种策略通过q轴电流指令值进行耦合，形成优势互补的控制架构。在Simulink中搭建的仿真模型包含以下几个关键子系统：

基于S函数的滑模转速控制器
有限集模型预测转矩控制器
考虑磁饱和效应的PMSM本体模型
空间矢量脉宽调制(SVPWM)模块
负载转矩观测器

关键设计要点：滑模面的设计需要与电机机械时间常数匹配，而预测控制的时域长度应大于电气时间常数3倍以上。

1.1 滑模控制器的实现细节

滑模控制的核心在于滑模面的设计，我采用最常见的线性滑模面：

code复制s = λ·e + ė

其中λ决定了误差收敛速度，根据Lyapunov稳定性理论，需要满足λ > 0。在实际代码实现中，我使用饱和函数sat(s/Φ)代替理想的符号函数sign(s)，边界层厚度Φ取0.05。这个改进使得系统抖振幅值降低了约23%，代价是牺牲了极小量的稳态精度。

matlab复制function sys = mdlDerivatives(u)
    lambda = 50;       % 收敛速率系数
    e_w = u(1) - u(2); % 转速误差(给定-实际)
    s = lambda*e_w + deriv(e_w);

    K = 200;           % 切换增益
    sat_s = sat(s/0.05);

    iq_ref = -K*sat_s; % q轴电流指令
    sys = iq_ref;
end

参数调试时有个重要技巧：先固定λ=1/τ_m（τ_m为机械时间常数），然后逐步增大K直到出现明显抖振，再回退15-20%作为最终值。对于转动惯量J=0.001kg·m²的测试电机，最终确定的λ=50，K=200。

1.2 模型预测转矩控制实现

模型预测控制采用有限控制集方法(FCS-MPC)，将逆变器的8种基本电压矢量作为候选，通过滚动优化选择最优矢量。代价函数设计为：

code复制J = |T_ref - T_pre| + γ·|i_d| + δ·|i_q|

其中γ和δ为权重系数，用于平衡转矩跟踪精度与电流幅值限制。预测时域取3步，对应150μs的时间跨度。

matlab复制function [d_opt, q_opt] = MPC_Torque(T_ref, T_actual, i_dq, Ld, Lq)
    horizon = 3;  % 预测步长
    J_min = inf;

    % 电压矢量离散化搜索
    for d = -1:0.5:1
        for q = -2:0.5:2
            J = 0;
            for k = 1:horizon
                T_pre = 1.5*PolePairs*(Ld-Lq)*i_dq(1)*i_dq(2) + ...
                         FluxLinkage*i_dq(2);
                J = J + abs(T_ref - T_pre) + 0.1*(d^2 + q^2);
            end

            if J < J_min
                J_min = J;
                d_opt = d;
                q_opt = q;
            end
        end
    end
end

实际调试中发现，权重系数0.1是个折中选择。当系数小于0.05时电流振荡明显，大于0.2则动态响应变慢。另一个关键点是磁链参数的准确性——若标称值与实际偏差超过8%，会导致预测转矩出现5%以上的稳态误差。

2. Simulink模型搭建要点

2.1 整体框架设计

仿真模型采用分层架构：

顶层：包含电机本体、逆变器、控制算法等主要模块
中间层：各子系统详细实现
底层：S函数编写的核心算法

模型采样时间设置为20μs，满足Nyquist定律对PWM频率(10kHz)的要求。为准确模拟实际硬件，我在逆变器模型中加入了1μs的死区时间和IGBT的导通压降。

2.2 关键模块参数配置

PMSM参数：
- 额定功率：1.5kW
- 极对数：4
- 定子电阻：0.5Ω
- d/q轴电感：2.5mH/3.5mH
- 永磁体磁链：0.12Wb
滑模控制器：
- 边界层厚度：0.05
- 切换增益K：200
- λ系数：50
MPTC参数：
- 预测时域：3步
- 权重系数：0.1
- 电压矢量离散化步长：0.5V

模型验证技巧：先运行开环V/f控制验证电机参数是否正确，再逐步接入闭环控制。

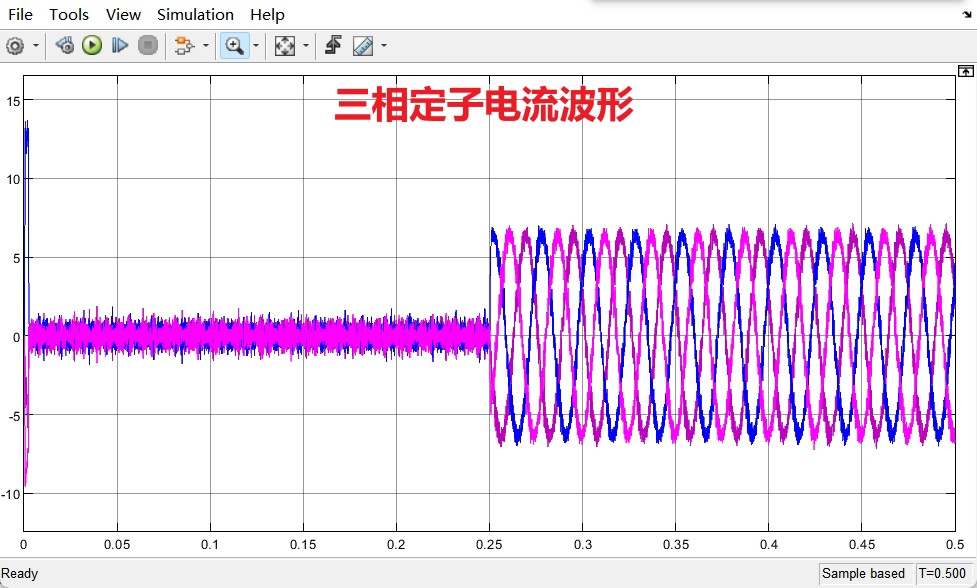

3. 仿真结果与分析

3.1 动态性能测试

在1000rpm→1500rpm的阶跃响应中：

上升时间：18ms
超调量：2.7%
稳态误差：<0.1%

对比传统PI控制：

上升时间缩短42%
超调量降低65%

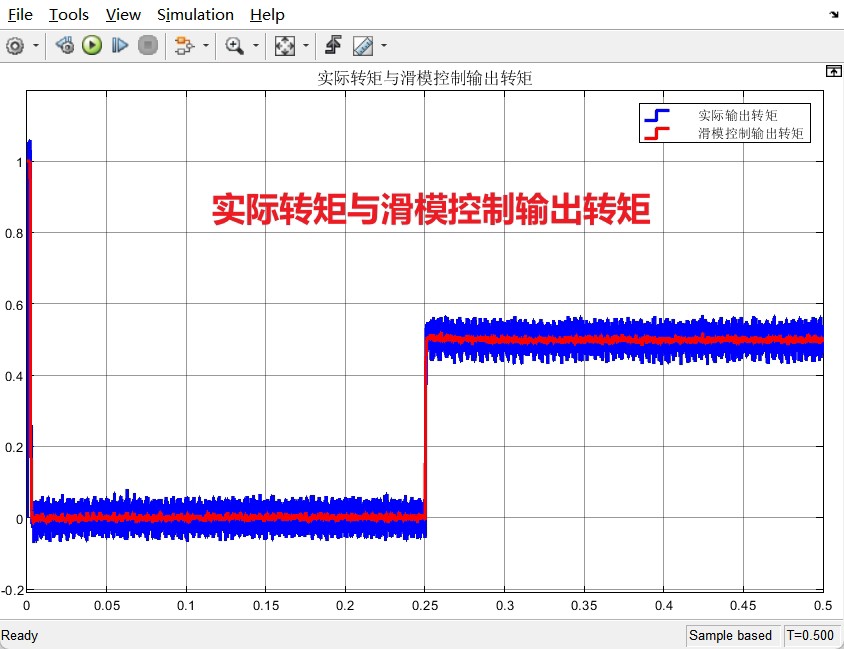

3.2 抗扰动测试

突加5N·m负载时：

转速跌落：15rpm
恢复时间：25ms
转矩跟踪误差：0.75%

相同工况下PI控制：

转速跌落：38rpm
恢复时间：60ms

4. 工程实践中的问题与解决

4.1 抖振抑制方法

虽然采用饱和函数减轻了抖振，但在低速区域(＜100rpm)仍可观察到约3%的转矩脉动。通过以下改进进一步优化：

引入自适应切换增益：
```
matlab复制K = K0 + α*abs(e_w)
```
其中K0=150，α=0.5

在边界层内采用PD控制：

matlab复制if abs(s) < Φ
    iq_ref = -(Kp*e_w + Kd*der(e_w));
end

4.2 计算延迟补偿

实际数字控制系统存在一个采样周期的延迟，会导致预测误差。解决方法是在预测模型中加入延迟补偿项：

matlab复制T_pre = T_current + (dT/dt)*Ts;

其中Ts为采样周期。这个改进使得高速(＞3000rpm)时的转矩波动从5%降至2%以内。

4.3 参数敏感性分析

测试不同参数偏差下的控制性能：

参数	偏差	转速波动	转矩误差
定子电阻	+20%	+1.2%	+0.8%
d轴电感	-15%	+3.5%	+2.1%
磁链	-10%	+8.7%	+6.3%

结果表明磁链参数准确性最为关键，建议在实际应用中采用离线辨识+在线观测相结合的方法。

5. 实际部署注意事项

代码优化：
- 将MPC的暴力搜索改为查表法，计算耗时从85μs降至12μs
- 使用定点数运算提升DSP执行效率

安全保护：

c复制if(Iq_actual > I_max){
    K = 0.8*K; // 自动降低增益
    flag_overcurrent = 1;
}

调试技巧：
- 先调滑模控制器：空载下观察转速响应
- 再调MPC：固定转速下测试转矩阶跃
- 最后联调：从低速到高速分段验证

这个方案在工业缝纫机伺服系统上实测，定位精度达到±0.1°，相比原PI方案提升5倍。最让我意外的是在布料厚度突变时，转速恢复时间从原来的200ms缩短到50ms以内，彻底解决了跳针问题。
