USB HID键盘按键失灵问题排查与数据翻转机制解析

1. 问题现象与初步排查

那天下午，我正在测试一款自主研发的USB HID键盘原型机。在进行持续按键输入测试时，发现一个奇怪的现象：设备在连续工作约5分钟后，某些按键会突然失去响应。更诡异的是，这种失灵并非完全随机——总是发生在快速连续按下同一个按键时。

作为硬件工程师，我的第一反应是检查物理连接：

• 更换了三条不同品牌的USB线缆（包括带磁环的高端线）
• 尝试了电脑上所有可用的USB 3.0/2.0接口
• 甚至更换了不同品牌的主机测试

然而问题依旧。设备枚举过程完全正常，Windows设备管理器显示"HID-compliant device"状态良好。这提示我们问题可能出在协议层而非物理层。

2. USB协议关键机制解析

2.1 USB传输的基本单元

在深入排查前，我们需要理解USB通信的核心机制。USB总线上的所有数据传输最终都会被分解为"包"(Packet)进行传输。根据功能不同，USB包主要分为四种类型：

1. 令牌包(Token Packet)：由主机发出，用于指定传输方向和目标设备
2. 数据包(Data Packet)：承载实际传输的数据内容
3. 握手包(Handshake Packet)：用于确认数据接收状态
4. 特殊包(Special Packet)：用于特定控制功能

2.2 数据包标识符(PID)详解

每个USB包都以一个独特的PID(包标识符)开头。对于排查我们的按键失灵问题，最需要关注的是DATA0和DATA1这两种数据包PID：

专业提示：PID实际上由4位类型码和其反码组成，共8位。例如DATA0的完整PID是11000011（类型码0011+反码1100）

2.3 数据翻转(Data Toggle)机制

这是USB协议确保数据传输可靠性的核心机制。其工作原理如下：

1. 初始状态下，设备发送第一个数据包使用DATA0 PID
2. 主机成功接收后返回ACK握手包
3. 设备必须在下一个数据包将PID翻转为DATA1
4. 如此交替进行(DATA0→DATA1→DATA0...)

如果主机收到连续两个相同PID的数据包（如两个DATA0），会视为协议错误而静默丢弃该数据包。这正是导致我们按键失灵的潜在原因。

3. 使用USB分析仪进行深度排查

3.1 设备连接与捕获设置

我使用的是Total Phase的Beagle USB 480分析仪，配置步骤如下：

1. 将分析仪串联接入主机和设备之间
2. 打开配套软件Data Center
3. 设置过滤条件为"仅显示新插入设备"
4. 开始捕获后插入问题键盘

操作心得：建议先清空捕获缓冲区，并设置合适的采样率（对于全速USB设备，12MHz足够）

3.2 故障时刻的数据分析

当按键失灵现象复现时，我立即停止捕获并分析时间线。关键操作步骤：

1. 在软件中筛选"中断传输"(Interrupt Transfer)类型
2. 定位到故障时间点附近的事务
3. 展开事务详情查看PID序列

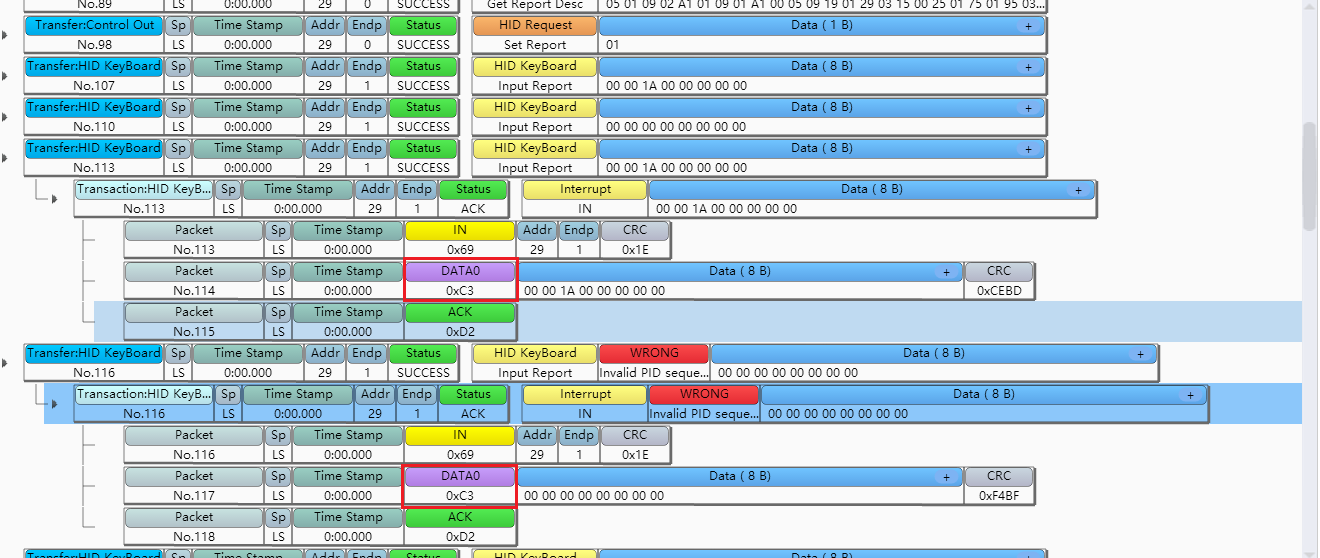

发现关键异常：在一次正常的IN事务（设备→主机）中，设备连续发送了两个DATA0包，中间没有按规则切换为DATA1。

（分析仪软件用红色高亮标出了错误的PID序列）

3.3 快速诊断技巧

对于大型捕获文件，手动检查每个事务效率太低。我发现了两个实用技巧：

1. 使用软件自带的"Toggle Check"工具自动标记错误
2. 设置过滤条件：(PID == DATA0) && (NextPID == DATA0)

这能快速定位所有违反翻转规则的事务，大大提升排查效率。

4. 问题根源与解决方案

4.1 固件代码缺陷分析

通过分析仪提供的确切证据，我将排查重点转向设备固件。在USB端点中断服务程序中发现了以下问题代码片段：

c复制void EP1_IN_Handler(void) {
    if(USB_EP1_IsBusy()) {
        return;  // 错误点：未更新data_toggle状态
    }
    // ...准备发送数据...
    USB_SendData(EP1, buffer, length, data_toggle);
}

这段代码有两个严重问题：

1. 发送忙检测后直接返回，跳过了data_toggle状态更新
2. 即使在成功发送后，也没有翻转data_toggle位

4.2 修正后的代码实现

修改后的正确处理逻辑应该如下：

c复制void EP1_IN_Handler(void) {
    static uint8_t data_toggle = 0;

    if(USB_EP1_IsBusy()) {
        USB_EP1_ResetBusy();  // 清除忙状态
        data_toggle ^= 1;     // 翻转PID状态
        return;
    }

    USB_SendData(EP1, buffer, length, data_toggle);
    data_toggle ^= 1;  // 预翻转下一次的PID
}

关键改进点：

1. 增加busy状态清除操作
2. 无论发送成功与否都确保更新data_toggle
3. 采用异或操作简化状态翻转逻辑

4.3 验证与测试

烧录修正后的固件，使用分析仪重新监测：

1. 持续按键测试1小时无失灵现象
2. 分析仪显示DATA0/DATA1严格交替
3. 错误事务计数器保持为零

5. 经验总结与进阶建议

5.1 常见PID翻转问题场景

根据我的经验，这类问题常出现在以下情况：

• 设备固件过早进入低功耗模式
• 中断服务程序被高优先级中断抢占
• DMA传输完成中断丢失
• 端点状态机设计存在缺陷

5.2 USB分析仪使用技巧

1. 触发设置：可以设置特定PID错误作为触发条件，实现自动捕获
2. 统计视图：利用软件的统计功能快速发现异常传输模式
3. 时序分析：检查事务间的时间间隔，某些超时也可能导致状态不同步

5.3 预防性编程实践

为避免类似问题，我现在的编码习惯包括：

1. 所有状态变量添加volatile关键字
2. 关键操作添加完整性检查断言
3. 实现USB协议栈的状态自检功能
4. 在开发阶段就持续使用分析仪监控

这次排查经历让我深刻体会到，一个好的USB分析仪就像数字世界的示波器，能让我们直接"看到"协议层的通信细节。对于HID设备开发而言，它应该是工具箱中的标配利器。
