三菱FX5U与西门子S7-1200以太网通讯实战指南

1. 项目概述

在工业自动化控制系统中，不同品牌PLC之间的通讯一直是现场工程师面临的常见挑战。最近我在一个设备改造项目中，需要实现三菱FX5U与西门子S7-1200之间的数据交换。这种跨品牌PLC通讯在实际应用中非常普遍，比如当生产线需要整合不同供应商的设备时。

通过实践，我发现采用以太网通讯是最直接可靠的方案。相比传统的RS485通讯，以太网连接配置更简单，通讯速率更高（可达100Mbps），而且不需要额外的通讯模块。下面我将详细介绍整个实施过程，包括硬件连接、参数配置和实际调试中的经验技巧。

2. 硬件准备与连接

2.1 设备选型说明

本次项目使用的硬件设备包括：

• 西门子S7-1214C PLC（6ES7 214-1AG40-0XB0）
• 三菱FX5U-32MT/ES PLC

选择这两个型号是因为它们都内置了以太网接口，无需额外购买通讯模块。西门子1214C自带一个PROFINET接口，而三菱FX5U则配备了一个标准的RJ45以太网口。从成本角度考虑，这种方案比加装通讯模块节省了约2000元。

2.2 网络连接方案

两个PLC之间直接通过网线连接是最简单的方案，具体接线方式如下：

1. 使用标准CAT5e或更高规格的直连网线（非交叉线）
2. 将网线一端插入FX5U的以太网口
3. 另一端接入S7-1200的PROFINET接口

注意：现代网络设备大多支持自动翻转（Auto-MDIX），所以直连线和交叉线通常都能工作。但为保险起见，建议使用直连线。

在实际布线时，我建议：

• 网线长度不要超过90米（标准以太网限制）
• 避免与动力电缆平行走线，防止干扰
• 使用带屏蔽层的网线（STP）在工业环境中更可靠

3. 三菱FX5U参数配置

3.1 基本网络设置

通过GX Works3软件配置FX5U参数：

1. 新建工程，选择正确的PLC型号（FX5U）

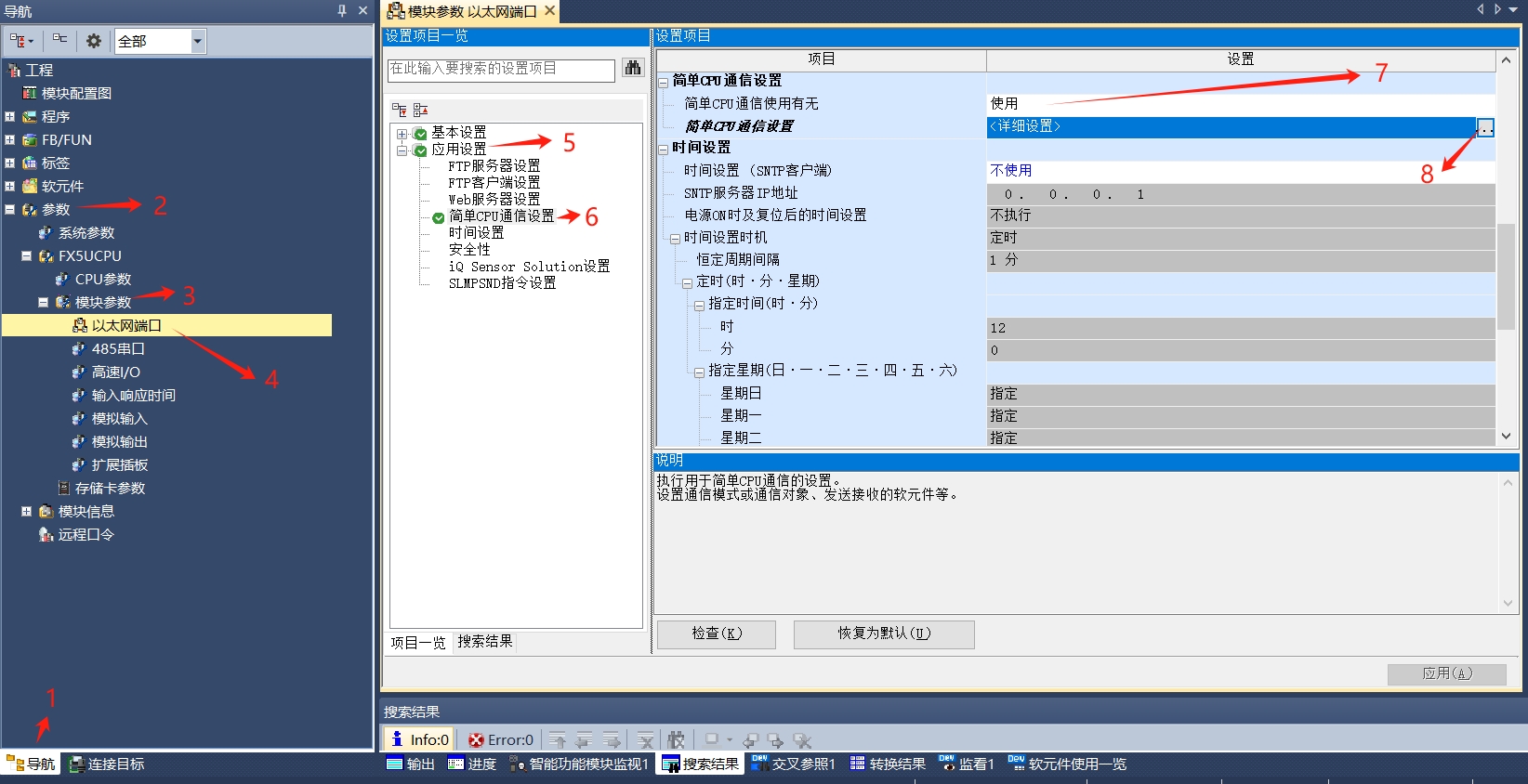

2. 导航至"参数"→"FX5UCPU"→"模块参数"→"以太网端口"
3. 将"不使用"改为"使用"（这是很多人容易忽略的第一步）
4. IP地址设置为192.168.1.10（示例）
5. 子网掩码255.255.255.0

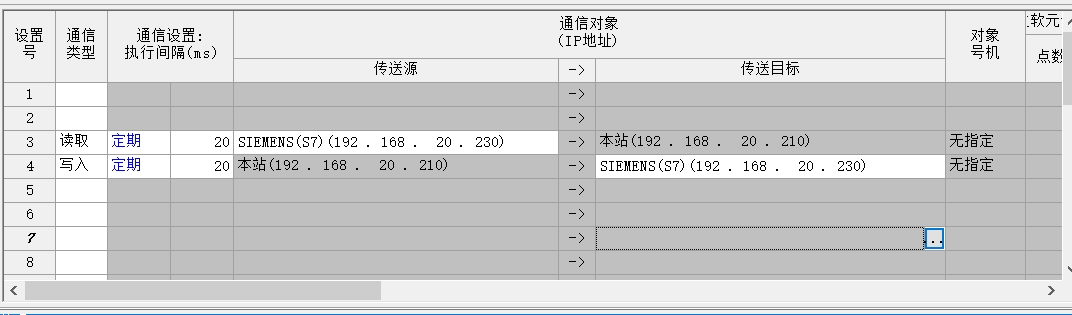

3.2 通讯参数详细配置

进入"以太网端口"的详细设置：

1. 通讯协议选择"MC协议"
2. 通讯间隔设置为100ms（可根据实际需求调整）
   • 间隔越小响应越快，但会增加PLC负荷
   • 对于一般数据交换，100-500ms足够
3. 设置端口号：默认4999（可自定义）

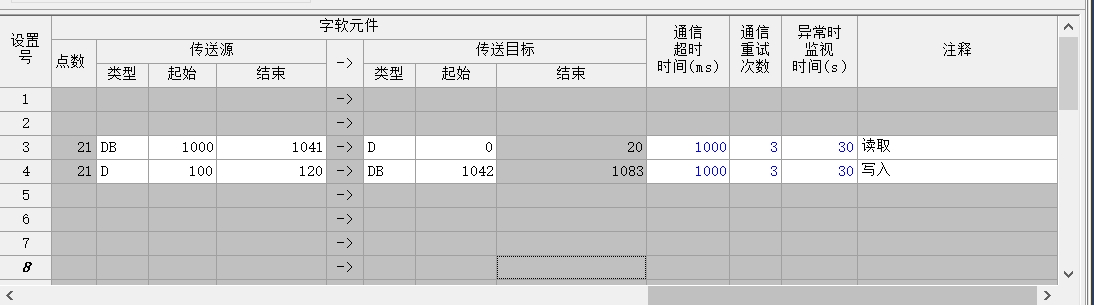

3.3 数据映射设置

这是关键步骤，决定数据如何交换：

1. 在"以太网端口"设置中找到"MC设备配置"
2. 添加新设备，选择"西门子S7-1200"
3. 设置起始地址为D1000（根据实际需求调整）
   • 这个地址对应西门子DB块中的地址
4. 设置数据长度（如20个字）
5. 通讯方式选择"TCP"

4. 西门子S7-1200参数配置

4.1 基本网络设置

使用TIA Portal配置S7-1200：

1. 新建项目，添加S7-1214C设备
2. 进入"设备视图"，选择CPU模块
3. 以太网接口属性中：
   • IP地址：192.168.1.20（与FX5U同网段）
   • 子网掩码：255.255.255.0

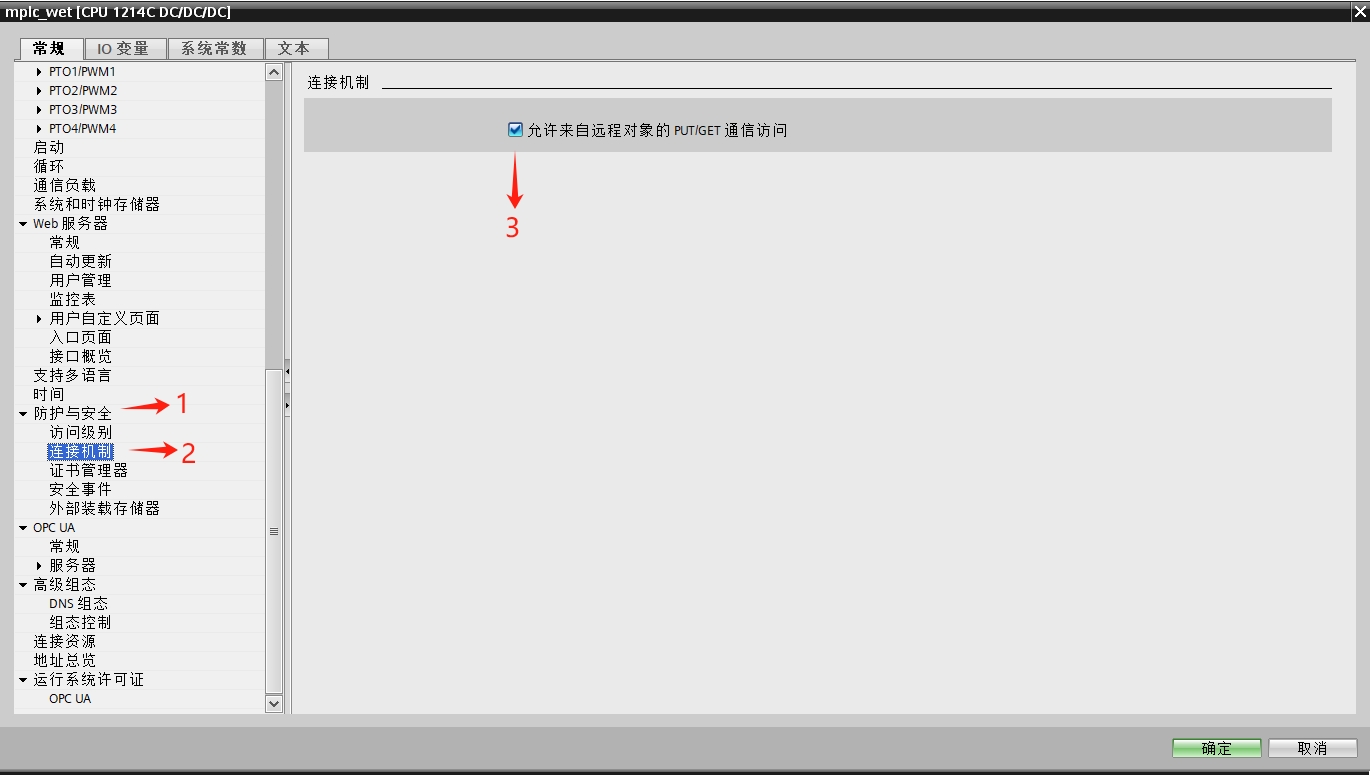

4. 启用"允许来自远程对象的PUT/GET通信访问"

4.2 DB块配置技巧

数据交换需要通过DB块实现，这里有几个关键点：

1. 新建全局DB块（如DB1）

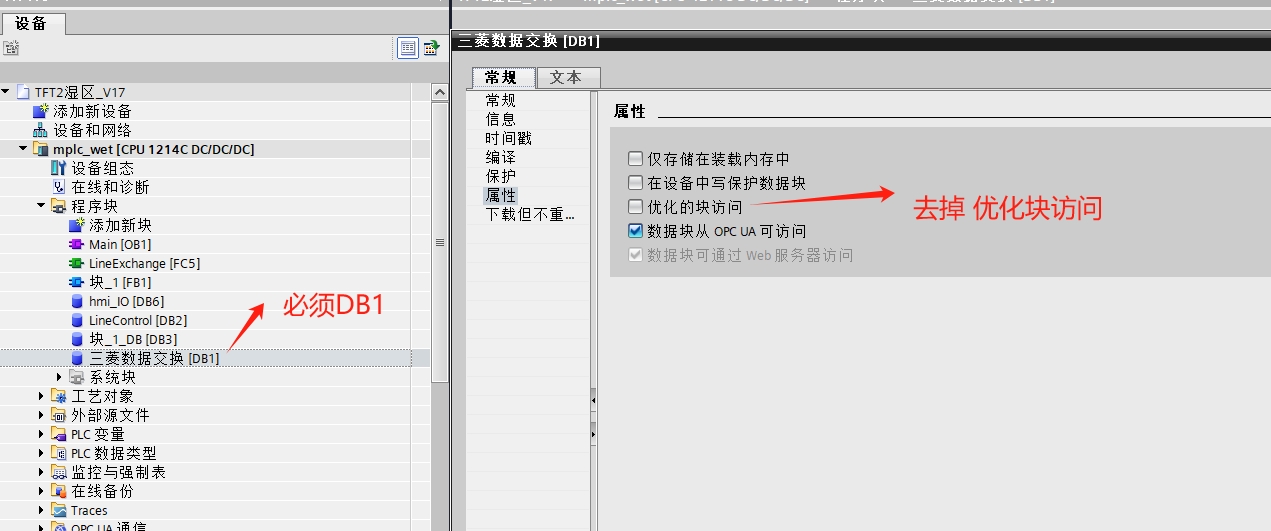

2. 取消"优化的块访问"（否则无法通过地址访问）
   • 右键DB块→属性→取消勾选"优化的块访问"

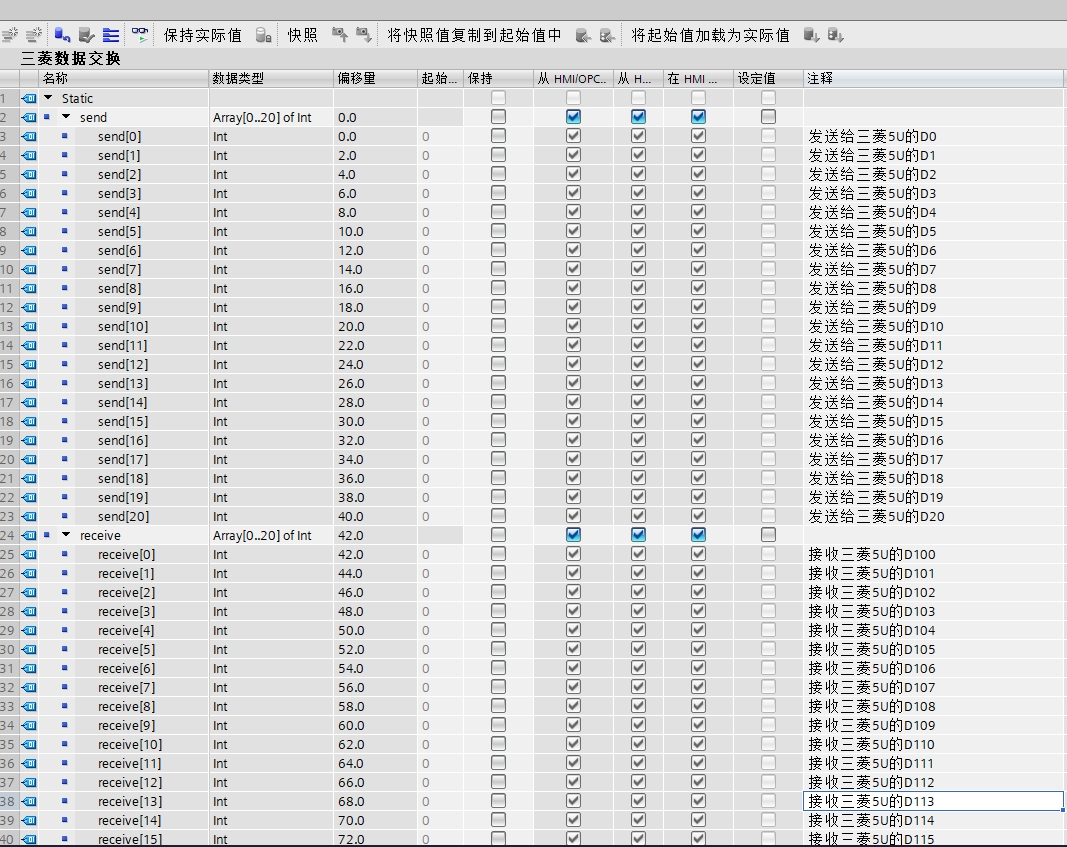

3. 添加需要交换的变量：
   • 例如：创建"DataExchange"区域
   • 类型可以是Bool、Int、Real等
4. 必须重新编译DB块才能生效

警告：如果忘记取消"优化的块访问"，通讯将无法建立。这是西门子PLC常见的配置错误。

4.3 数据映射关系

建立与三菱PLC的地址对应关系：

1. 三菱D1000对应西门子DB1.DBW0
2. D1001对应DB1.DBW2
   • 注意：西门子是按字节寻址，所以地址是+2递增
3. 对于布尔量：
   • 可以通过字转换（如DB1.DBX0.0对应D1000的第0位）
   • 或单独设置通讯区域

5. 调试与问题排查

5.1 通讯测试步骤

按照以下流程验证通讯：

1. 先确保物理连接正常：
   • 检查网线是否插好
   • 确认两个PLC的LINK灯都亮起
2. 使用ping命令测试网络连通性
   • 在三菱侧ping 192.168.1.20
   • 在西门子侧ping 192.168.1.10
3. 在GX Works3中监控D寄存器
4. 在TIA Portal中监控DB块数据
5. 尝试修改一侧数据，观察另一侧是否同步变化

5.2 常见问题解决方案

在实际调试中我遇到过以下问题：

问题1：通讯超时无响应

• 检查IP地址设置是否正确
• 确认防火墙是否关闭
• 验证端口号是否一致

问题2：数据不同步

• 检查地址映射是否正确
• 确认DB块是否重新编译
• 查看通讯间隔是否设置过小

问题3：布尔量传输异常

• 建议使用字传输再转换
• 或检查位序是否正确（三菱和西门子的位序可能不同）

问题4：通讯不稳定

• 尝试更换更高质量的网线
• 增加通讯间隔时间
• 检查PLC负载是否过高

5.3 性能优化建议

根据项目经验，提供几个优化技巧：

1. 数据分组传输：

   • 不要分散访问多个小数据块
   • 尽量集中数据在连续地址

2. 合理设置通讯间隔：

   • 普通信号：100-500ms
   • 关键信号：50-100ms
   • 非关键信号：1000ms

3. 错误处理：

   • 添加通讯超时检测
   • 实现自动重连机制
   • 记录通讯错误次数

6. 进阶应用扩展

6.1 多PLC组网方案

如果需要连接更多设备，可以考虑：

1. 使用交换机扩展：

   • 添加工业级交换机
   • 支持更多PLC接入

2. IP地址规划：

   • 192.168.1.10~192.168.1.20保留给PLC
   • 其他地址给HMI等设备

3. VLAN划分：

   • 对于大型网络
   • 隔离不同设备组的通讯

6.2 安全防护措施

工业网络也需要安全防护：

1. 设置访问密码：

   • 三菱和西门子都支持密码保护
   • 防止未授权访问

2. 网络隔离：

   • 使用防火墙隔离办公网和工业网
   • 只开放必要的端口

3. 定期备份：

   • 保存PLC参数配置
   • 记录通讯设置

6.3 其他通讯协议选择

除了MC协议，还可以考虑：

1. Modbus TCP：

   • 更通用的协议
   • 但配置更复杂

2. OPC UA：

   • 新一代工业通讯标准
   • 需要额外软件支持

3. PROFINET：

   • 西门子主导的协议
   • 需要三菱支持该协议

在实际项目中，MC协议已经能满足大多数需求，且配置最简单。我在多个项目中使用这种方案，通讯稳定可靠，最长连续运行时间已超过2年无故障。
