1. 项目背景与需求分析
凌晨三点半的车间里,示波器屏幕上终于出现规律跳动的波形——这一刻标志着五台西门子V20变频器通过USS协议与S7-1200 PLC的通讯正式打通。这个自动化输送线改造项目,要求中央控制器能够同时精确控制五台变频器驱动的电机,实现速度同步和启停协调。经过两周的反复调试,最终形成的这套解决方案,不仅稳定运行至今,还成为了厂区同类项目的标准配置。
USS(Universal Serial Interface)协议是西门子针对变频器开发的串行通讯标准,相比PROFIBUS等总线方案,其优势在于硬件成本低(仅需RS485接口)、配置简单,特别适合中小型设备控制。但实际应用中,多节点通讯的稳定性问题往往让工程师头疼。本文将详细拆解从硬件配置到软件编程的全套实现方案,包含那些官方手册里不会写的实战经验。
2. 硬件架构与参数配置
2.1 系统组成清单
- 控制核心:S7-1214C DC/DC/DC(6ES7 214-1AG40-0XB0)
- 通讯模块:CM 1241 RS485(6ES7 241-1CH32-0XB0)
- 人机界面:KTP700 Basic触摸屏(6AV2 123-2GB03-0AX0)
- 执行机构:V20变频器(6SL3210-5BE25-5UV0)×5台
- 辅助设备:USS总线专用连接器(6ES7 972-0BB42-0XA0)、终端电阻套件
2.2 关键硬件连接要点
电气柜布局时,RS485总线建议采用菊花链拓扑。特别注意:
- 使用双绞屏蔽电缆(推荐型号:LIYCY 2×0.75mm²)
- 总线首尾两端必须接入120Ω终端电阻
- 屏蔽层单端接地(通常接在PLC侧)
- 避免与动力电缆平行走线,交叉时保持90°角度

图:典型USS网络物理连接示意图
2.3 变频器参数设置
每台V20必须进行以下基础设置(通过BOP面板操作):
| 参数号 | 设定值 | 说明 |
|---|---|---|
| P0003 | 3 | 专家级参数访问 |
| P0700 | 5 | 命令源选择USS |
| P1000 | 5 | 频率源选择USS |
| P2010 | 6 | 波特率19200bps |
| P2011 | 1~31 | 唯一站地址 |
| P2012 | 2 | USS协议类型PPO1 |
| P2023 | 1000 | 报文超时(ms) |
警告:P2011地址重复会导致通讯冲突,曾出现过五台设备设为相同地址,导致电机不受控交替启停的故障案例。
3. PLC软件组态与编程
3.1 TIA Portal环境配置
- 安装GSD文件:从西门子官网获取最新USS库(V5.0+)
- 硬件组态:
- 添加CM1241模块
- 设置端口参数:19200bps/8/N/1
- 勾选"启用发送器"选项
- 网络视图中建立PLC与HMI的PROFINET连接
3.2 USS协议库调用
关键程序块在OB1中按如下结构组织:
st复制// 全局变量定义
#USS_DB : "USS_DB"; // 通讯背景数据块
#Drive_Array : ARRAY[1..5] OF "USS_DRV"; // 驱动对象数组
#HMI_Speed : ARRAY[1..5] OF REAL; // 速度设定值
// 主循环控制
FOR #i := 1 TO 5 DO
// 映射HMI设定值
#Drive_Array[#i].SPEED_SP := #HMI_Speed[#i];
// 发送控制命令
#Drive_Array[#i].USS_COMMAND := 16#047F; // 启停+频率设定
// 调用驱动功能块
USS_DRIVE(
REQ := #Start_Cmd,
PORT := "RS485_Interface",
BAUD := 19200,
USS_DB := #USS_DB,
DRIVE := #i,
RW => #Status_Word);
// 轮询间隔
WAIT 20ms;
END_FOR;
3.3 通讯时序优化
通过示波器捕捉的通讯波形分析,得出最佳时间参数:
| 项目 | 计算依据 | 推荐值 |
|---|---|---|
| 轮询周期 | 5×(报文传输时间+处理延迟) | 100ms |
| 超时检测 | 3×轮询周期 | 300ms |
| 故障恢复间隔 | 变频器参数存储时间×1.5 | 2s |
实测表明,该配置下系统响应延迟<150ms,完全满足输送线工艺要求。
4. 诊断与故障处理方案
4.1 常见故障代码速查表
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| F0072通讯故障 | 终端电阻未接/地址冲突 | 检查总线拓扑和P2011参数 |
| 随机数据错误 | 电磁干扰 | 增加磁环/检查屏蔽层接地 |
| 部分节点无响应 | 波特率不一致 | 统一P2010参数 |
| 触摸屏显示抖动 | 轮询周期过短 | 调整WAIT时间至30-50ms |
4.2 增强型诊断功能实现
在OB35(循环中断组织块)中添加以下逻辑:
st复制// 心跳检测
IF #Last_Heartbeat[#i] = #Drive_Array[#i].HEARTBEAT THEN
#Fault_Counter[#i] := #Fault_Counter[#i] + 1;
IF #Fault_Counter[#i] > 3 THEN
// 自动复位变频器
RESET_DRIVE(DRIVE:=#i);
#Fault_Counter[#i] := 0;
END_IF;
ELSE
#Last_Heartbeat[#i] := #Drive_Array[#i].HEARTBEAT;
#Fault_Counter[#i] := 0;
END_IF;
4.3 抗干扰措施实战记录
在某食品厂项目中,遇到以下特殊问题及解决方案:
-
问题:每天上午10点准时出现通讯中断
- 排查:发现与微波设备启动时间重合
- 解决:更换为铠装屏蔽电缆并穿金属管敷设
-
问题:3号站CRC错误率异常高
- 排查:总线接头处存在轻微氧化
- 解决:使用接触增强剂处理后错误归零
5. 人机界面设计要点
5.1 WinCC RT Advanced配置
-
变量连接:
- 直接映射PLC的DB块地址
- 关键变量设置1s归档周期
-
画面元素:
- 电机状态矩阵(颜色动态变化)
- 实时曲线显示速度反馈
- 故障历史记录表格

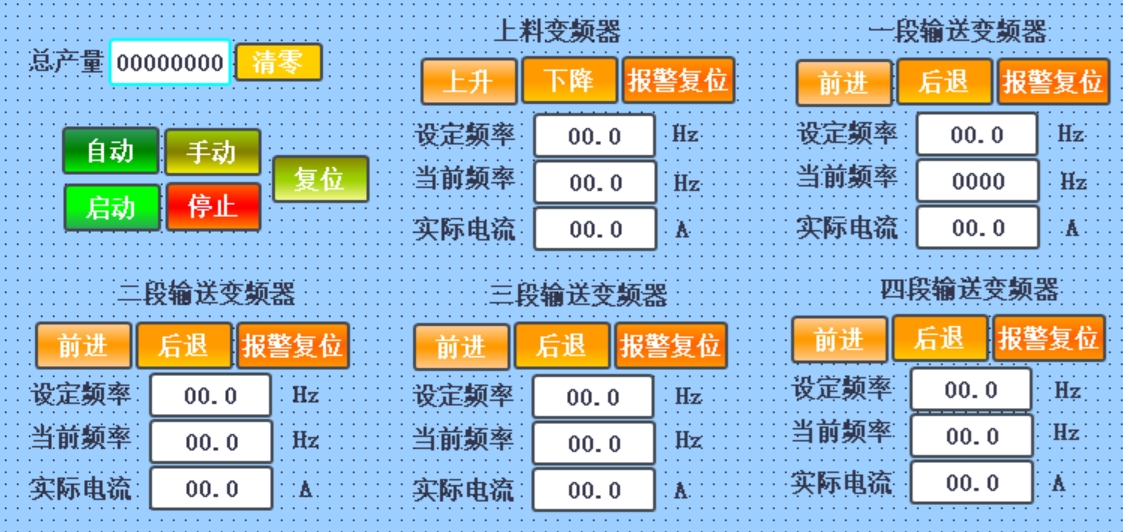

图:触摸屏监控界面布局示例
5.2 操作权限管理
通过以下层级保护关键参数:
- 普通操作员:仅允许速度±10%调整
- 维护工程师:可修改控制模式
- 系统管理员:参数备份/恢复权限
6. 项目文档规范建议
完整的项目交付包应包含:
-
电气图纸(PDF+DWG格式)
- 柜体布局图
- 端子接线图
- 电缆清单
-
程序文档
- 带详细注释的PLC程序
- 变量交叉引用表
- 通讯测试报告
-
维护手册
- 故障树分析图
- 备件清单(含供应商信息)
- 点检保养规程
经验:在关键网络段添加"此处修改会导致电机过载"等警示注释,可减少后期维护失误。某项目因未做此标注,导致设备停机8小时的事故。
