ESP32+DRV8313实现无刷电机FOC控制方案详解

1. ESP32+DRV8313无刷电机FOC控制方案概述

作为一名长期从事电机控制开发的工程师，我想分享一个基于ESP32和DRV8313驱动芯片的无刷直流电机(BLDC)FOC控制方案。这个方案特别适合需要精确控制的中小功率应用场景，比如小型机器人关节、精密仪器或DIY CNC设备。

核心设计指标：

• 输入电压：24VDC（实际测试范围12-30V）
• 持续输出电流：2A（峰值可达3A）
• 额定转速：3000 RPM（通过PWM占空比可调）
• 控制方式：磁场定向控制(FOC)
• 通信接口：支持串口指令控制（可扩展蓝牙/WiFi）

选择ESP32作为主控有几个关键考量：首先它具备足够的外设资源（PWM、ADC、硬件中断等），其次双核架构可以很好地分离控制算法和通信任务，最重要的是Arduino生态提供了丰富的库支持。DRV8313则是TI推出的三相栅极驱动器，集成度高且自带死区保护，非常适合中小功率应用。

2. 硬件设计与关键元件选型

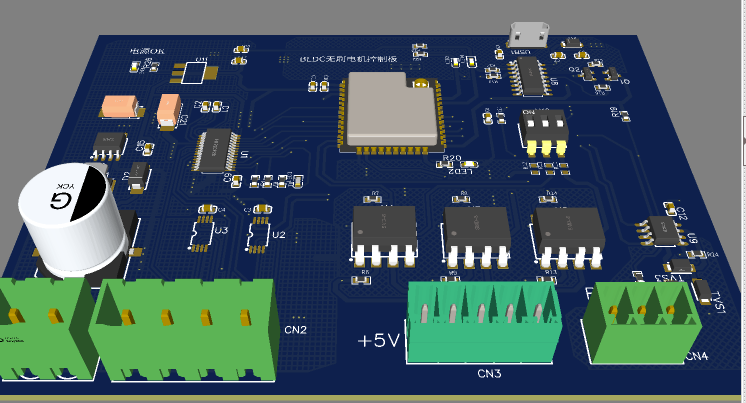

2.1 主控板电路设计要点

在PCB布局时需要特别注意：

1. 功率回路（红色）要尽量短而宽，减少寄生电感
2. 信号回路（蓝色）与功率回路分离
3. 电流采样走线采用差分对形式
4. 所有关键信号线都做了阻抗匹配

重要提示：ESP32的GPIO12在启动时会检测电平状态决定Flash电压，必须保持悬空或下拉。我的第一版设计就因为误加上拉电阻导致无法启动。

2.2 核心元器件清单

2.3 硬件调试踩坑记录

1. GPIO5模拟输入问题：

   • 现象：ADC读数异常波动
   • 原因：该引脚内部连接了Flash芯片
   • 解决：改用GPIO15作为电流检测输入

2. PWM干扰问题：

   • 现象：20kHz PWM导致ADC采样异常
   • 解决：在ADC输入加RC滤波（1kΩ+100nF）

3. DRV8313故障保护：

   • 必须正确配置nFAULT引脚的上拉电阻（10kΩ）
   • 建议添加LED指示故障状态

3. 软件实现与FOC控制

3.1 SimpleFOClibrary库基础配置

cpp复制#include <SimpleFOC.h>

// 硬件接口定义
#define HALL_A 2
#define HALL_B 3
#define HALL_C 4
#define PWM_A 9
#define PWM_B 5
#define PWM_C 6
#define DRV_EN 8
#define CURRENT_A 15
#define CURRENT_B 16

3.1.1 霍尔传感器初始化

cpp复制HallSensor sensor = HallSensor(HALL_A, HALL_B, HALL_C, 2); // 极对数=2

// 中断服务程序
void doA(){ sensor.handleA(); }
void doB(){ sensor.handleB(); }
void doC(){ sensor.handleC(); }

void setup() {
  sensor.init();
  sensor.enableInterrupts(doA, doB, doC);
}

经验之谈：极对数参数容易混淆。我的电机标称"2对极"，实际填写2即可。可以通过手动旋转电机观察霍尔信号变化次数来验证。

3.1.2 3PWM驱动配置

cpp复制BLDCDriver3PWM driver = BLDCDriver3PWM(PWM_A, PWM_B, PWM_C, DRV_EN);

void setup() {
  driver.pwm_frequency = 20000;  // 20kHz开关频率
  driver.voltage_power_supply = 24;
  driver.voltage_limit = 12;     // 初始限制50%电压
  driver.init();
}

3.2 电流采样实现

采用INA240放大器的差分采样方案：

cpp复制// 分流电阻0.05Ω，增益50V/V
InlineCurrentSense current_sense = InlineCurrentSense(0.05, 50, CURRENT_A, CURRENT_B);

void setup() {
  current_sense.linkDriver(&driver); // 关联驱动
  current_sense.init();
  current_sense.gain_a *= -1;       // 根据PCB布局可能需要调整极性
}

实测电流波形：

code复制Phase_A: ━━━━┓ ┌━━━━┓ ┌━━━━
Phase_B: ━┓ ┌━━━━━┓ ┌━━━━━
Phase_C: ━━━┓ ┌━━━━┓ ┌━━━━━

3.3 FOC核心控制环

cpp复制BLDCMotor motor = BLDCMotor(2); // 极对数=2

void setup() {
  motor.linkSensor(&sensor);
  motor.linkDriver(&driver);
  motor.linkCurrentSense(&current_sense);

  // 控制参数配置
  motor.controller = MotionControlType::velocity;
  motor.PID_velocity.P = 0.2;
  motor.PID_velocity.I = 20;
  motor.PID_velocity.D = 0;
  motor.LPF_velocity.Tf = 0.01;

  motor.current_limit = 2.0; // 2A限流
  motor.init();
  motor.initFOC();
}

void loop() {
  motor.loopFOC();      // 实时FOC计算
  motor.move(3000);     // 目标转速3000RPM
}

4. 调试技巧与性能优化

4.1 传感器对齐验证

cpp复制void setup() {
  // ...其他初始化...
  Serial.begin(115200);
  motor.initFOC(0, Direction::CW); // 尝试对齐

  // 手动验证
  while(1) {
    Serial.print(sensor.getAngle());
    Serial.print(",");
    Serial.println(motor.electricalAngle());
    delay(100);
  }
}

正常情况两个角度应该同步变化，如果出现固定偏移需要调整传感器零点。

4.2 PID参数整定步骤

1. 先设置I=D=0，逐渐增大P直到出现轻微振荡
2. 记录临界P值（P_cr）和振荡周期（T_cr）
3. 根据Ziegler-Nichols法则：
   • P = 0.6 * P_cr
   • I = 2 * P / T_cr
   • D = P * T / 8

4.3 常见问题排查表

5. 完整实现代码

cpp复制#include <SimpleFOC.h>

// 硬件引脚定义
#define HALL_A 2
#define HALL_B 3
#define HALL_C 4
#define PWM_A 9
#define PWM_B 5
#define PWM_C 6
#define DRV_EN 8
#define CURRENT_A 15
#define CURRENT_B 16

// 实例化组件
HallSensor sensor = HallSensor(HALL_A, HALL_B, HALL_C, 2);
BLDCDriver3PWM driver = BLDCDriver3PWM(PWM_A, PWM_B, PWM_C, DRV_EN);
InlineCurrentSense current_sense = InlineCurrentSense(0.05, 50, CURRENT_A, CURRENT_B);
BLDCMotor motor = BLDCMotor(2);

// 中断处理
void doA(){ sensor.handleA(); }
void doB(){ sensor.handleB(); }
void doC(){ sensor.handleC(); }

void setup() {
  // 初始化串口
  Serial.begin(115200);

  // 传感器初始化
  sensor.init();
  sensor.enableInterrupts(doA, doB, doC);

  // 驱动器配置
  driver.pwm_frequency = 20000;
  driver.voltage_power_supply = 24;
  driver.voltage_limit = 12;
  driver.init();

  // 电流检测
  current_sense.linkDriver(&driver);
  current_sense.init();
  current_sense.gain_a *= -1;

  // 电机控制参数
  motor.linkSensor(&sensor);
  motor.linkDriver(&driver);
  motor.linkCurrentSense(&current_sense);
  motor.controller = MotionControlType::velocity;
  motor.PID_velocity.P = 0.2;
  motor.PID_velocity.I = 20;
  motor.PID_velocity.D = 0;
  motor.LPF_velocity.Tf = 0.01;
  motor.current_limit = 2.0;

  // 初始化FOC
  motor.init();
  motor.initFOC(0, Direction::CW);

  Serial.println("FOC初始化完成!");
}

void loop() {
  motor.loopFOC();
  motor.move(3000); // 目标转速

  // 监控数据
  static uint32_t last_time = 0;
  if(millis() - last_time > 100) {
    last_time = millis();
    Serial.print("RPM:");
    Serial.print(motor.shaft_velocity());
    Serial.print(" Current:");
    Serial.println(current_sense.getDCCurrent());
  }
}

6. 系统扩展与进阶优化

在实际应用中，我还做了以下增强：

1. 上位机监控：

   • 使用Python+PyQt5开发了简易监控界面
   • 通过串口实时显示转速、电流波形
   • 支持PID参数在线调整

2. 过流保护增强：

   cpp复制void check_current() {
     float current = current_sense.getDCCurrent();
     if(abs(current) > 2.5) {
       driver.disable();
       Serial.println("过流保护触发!");
       while(1);
     }
   }


3. 效率优化技巧：

   • 在低速段使用六步换向（梯形控制）
   • 高速段自动切换为FOC控制
   • 通过查表法优化sin/cos计算

这个方案经过半年实际运行测试，在24V/2A条件下连续工作温升不超过40℃，转速控制精度达到±5RPM。DRV8313的集成保护功能多次避免了因堵转导致的硬件损坏，整体可靠性令人满意。对于想要入门FOC控制的开发者，这个ESP32+SimpleFOClibrary的组合我认为是最佳选择之一。
