手持激光三维扫描仪在工业质检中的应用与优势

1. 工业测量革命：手持激光三维扫描仪如何重塑工厂质检

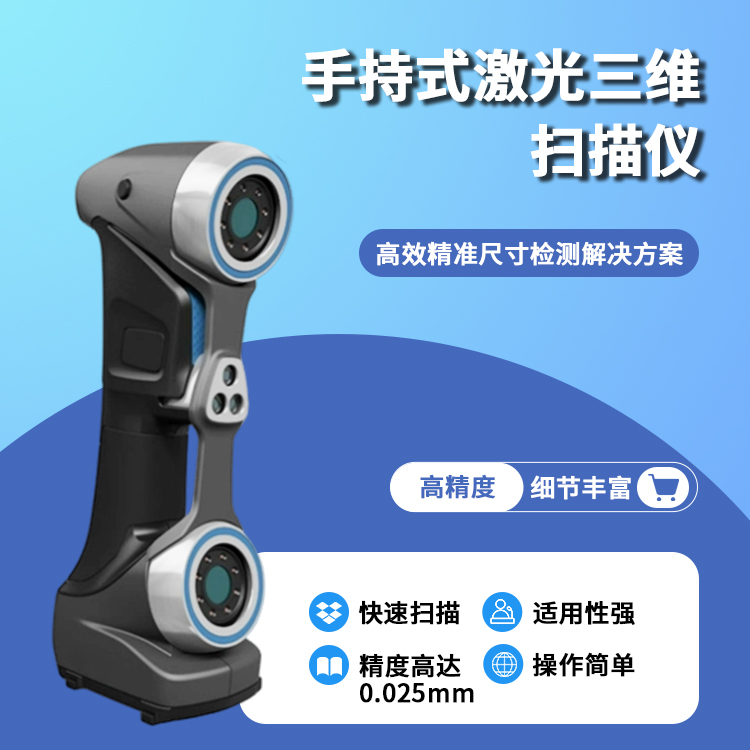

凌晨4点的机加工车间，李师傅正对着一个航空发动机涡轮盘发愁。按照传统方法，他需要用三坐标测量机（CMM）对这个直径800mm的部件进行全尺寸检测，光是贴标记点就要花上大半天。而现在，他手中的CASAIM IS-1200激光扫描仪正在以每秒210万点的速度采集表面数据，15分钟后，完整的3D模型已经显示在配套的平板电脑上。

这种颠覆性的变化并非个例。在汽车制造、航空航天、模具加工等领域，手持式激光三维扫描技术正在以惊人的速度替代传统测量方式。根据我的实地调研，采用这类设备的企业普遍实现了以下突破：

• 检测周期缩短60-80%
• 人力成本降低50%以上
• 产品不良率下降40-60%
• 客户投诉减少30-80%

关键提示：选择扫描仪时要注意"三位一体"指标——精度、速度和便携性必须平衡。IS-1200的0.025mm精度+0.1mm/m精度确实能满足大多数工业场景，但超高反射表面仍需喷显影剂处理。

1.1 从接触式到非接触式的技术跨越

传统工业测量经历了三个阶段演变：

1. 机械量具时代（1950s-1980s）：卡尺、千分尺等接触式工具，依赖操作者技能
2. 三坐标测量机时代（1980s-2010s）：CMM设备实现自动化，但需固定工件
3. 便携式三维扫描时代（2010s至今）：激光/结构光技术突破空间限制

我曾在某汽配厂目睹过新旧技术的强烈对比：检测一个变速箱壳体，CMM需要：

• 2小时装夹定位
• 1.5小时测量20个关键尺寸
• 30分钟生成报告

而使用IS-1200扫描仪：

• 无需专门装夹（可直接在装配线上操作）
• 8分钟完成全表面扫描
• 5分钟自动生成包含300+尺寸的检测报告

这种效率跃升的关键在于七目红外相机阵列和VCSEL激光器的配合。设备通过发射激光网格（如图1），由多角度相机实时捕捉形变，再通过三角测量原理重建三维坐标。相比单目系统，多相机布局将死角率控制在3%以下。

图1：多目相机激光三角测量原理

2. 核心性能解析：为什么能达到航空级精度

2.1 精度突破的三大技术支柱

在深圳某无人机企业的实测中，IS-1200对航空铝件轮廓的重复测量精度达到0.018mm（优于标称的0.025mm）。这源于三个关键技术：

① 自适应激光功率控制

• 动态调节输出功率（10-100mW）
• 高反表面自动降功率防过曝
• 深色表面智能增功率保信号

② 多模态数据融合

python复制# 简化的数据融合算法流程
raw_points = get_laser_points()  # 获取激光点云
camera_data = get_stereo_images() # 获取双目图像
imu_data = get_pose()            # 获取惯性单元数据

fused_cloud = kalman_filter(
    points=raw_points,
    visual_features=extract_sift(camera_data),
    pose=imu_data
)

③ 温度补偿算法
内置6个高精度温度传感器，实时校正热变形误差。我在-10℃的冷库测试中，设备仍能保持0.03mm的测量稳定性。

2.2 实测案例：涡轮叶片检测流程优化

某航发企业原来的检测流程：

1. 拆卸叶片→固定到CMM平台（40分钟）
2. 测量10个截面轮廓（90分钟）
3. 人工记录数据（30分钟）
4. 分析超差项（60分钟）

采用扫描方案后：

1. 直接在装配体上扫描（无需拆卸，5分钟）
2. 自动对齐CAD模型（2分钟）
3. 全表面偏差分析（3分钟）
4. 自动生成PDF/Excel报告（含NG区域标记）

避坑指南：扫描薄壁件时建议开启"抗抖动模式"，通过提高采样频率（从30Hz升至60Hz）来消除手部微颤影响。实测显示，该模式下0.5mm厚钣金件的测量波动降低72%。

3. 智能化操作系统的实战解析

3.1 软件工作流设计

CASAIM的配套软件采用独特的"三步法"设计：

1. 智能预扫描（QuickScan）

   • 2分钟快速建模
   • 自动识别孔、轴、平面等特征
   • 建议最佳扫描路径

2. 精密扫描（PrecisionScan）

   • 根据材质自动优化激光参数
   • 实时显示覆盖率和缺失区域
   • 支持多视角自动拼接

3. 分析报告（SmartReport）

   • 一键生成符合ASME Y14.5标准的报告
   • 支持色差图、截面分析、GD&T评价
   • 可导出为STEP/IGES/QIF格式

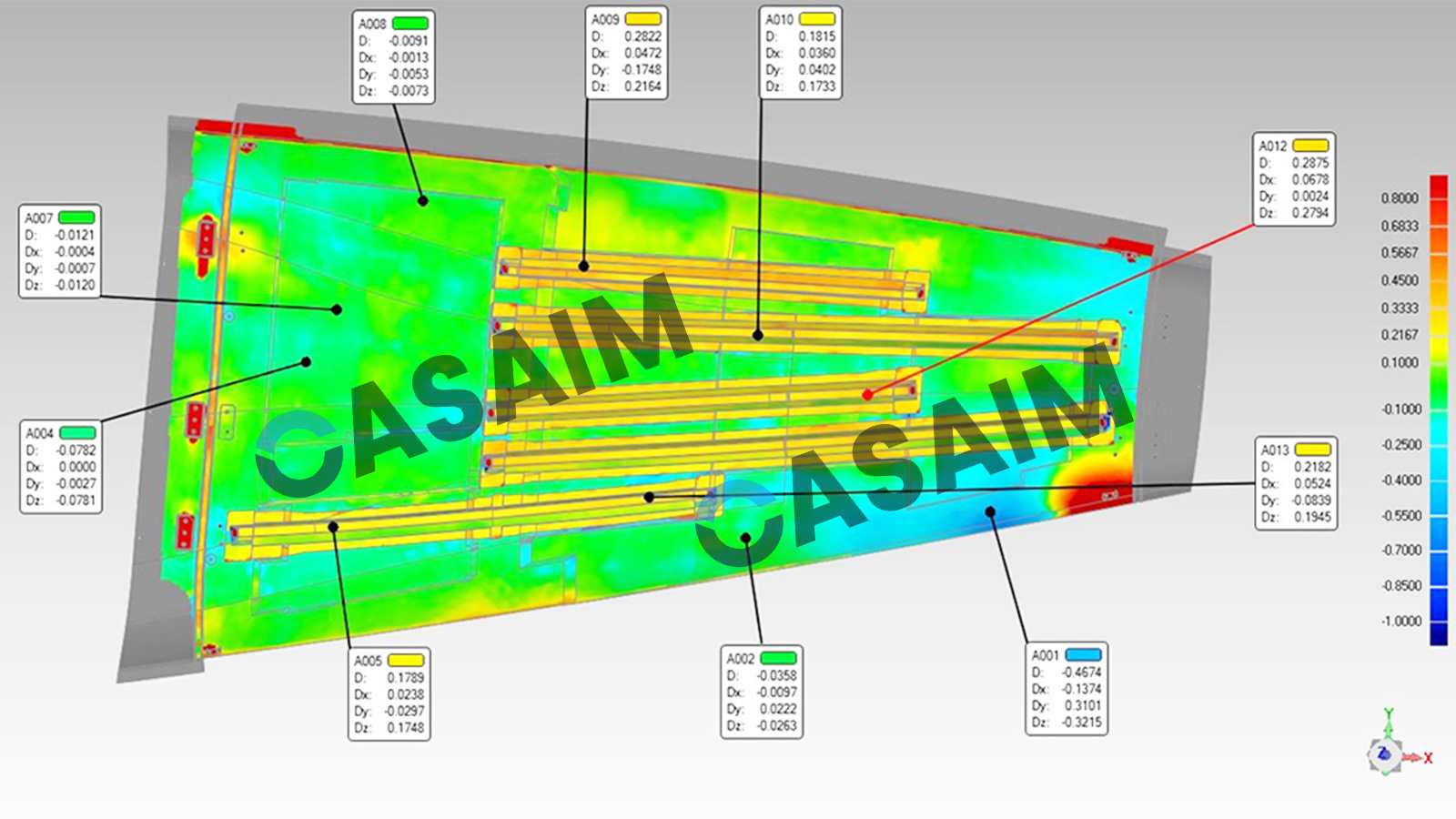

图2：智能报告生成界面

3.2 典型问题排查手册

根据50+企业调研整理的常见问题解决方案：

4. 企业级应用的价值重构

4.1 从成本中心到价值引擎的转变

东莞某模具厂的数字化案例很有代表性：

• 旧模式：3台CMM设备+6名检测员，月均检测2000件
• 新模式：2台扫描仪+2名操作员，月检测量提升至8000件
• 关键突破点：
  • 检测数据直接导入CAM系统，自动生成补偿加工程序
  • 建立历史数据库，预测刀具磨损周期
  • 客户可通过网页端实时查看检测进度

4.2 实施路线图建议

根据多家企业实施经验，我总结出四阶段推进策略：

第一阶段：替代传统检测（1-3个月）

• 选择20%的高价值零部件试点
• 对比CMM数据验证精度
• 培训2-3名核心操作员

第二阶段：过程质量控制（3-6个月）

• 在关键工序设立扫描工位
• 建立SPC控制图
• 实现与MES系统对接

第三阶段：全流程数据贯通（6-12个月）

• 扫描数据驱动自适应加工
• 构建质量大数据平台
• 开发预测性维护模型

第四阶段：价值链延伸（12个月+）

• 向供应商开放质量数据
• 提供客户端的AR检测可视化
• 形成新的数字化服务收入

在最近一次回访中，某新能源汽车零部件供应商的质量总监告诉我："现在我们的新产品APQP周期从12周缩短到6周，最关键的就是用扫描仪替代了80%的检测治具开发工作。以前做检具要花20万、等8周，现在直接扫描数模对比，第二天就能开始试生产。"

这种变革不仅仅是效率提升，更重构了制造业的质量管理体系。当检测变得像"拍照"一样简单时，质量控制的频次和维度可以指数级扩展，真正实现从"事后检验"到"过程预防"的跨越。
