Xilinx FPGA实现SATA3.0控制器IP核开发与优化

1. 项目概述：基于Xilinx 7系列FPGA的SATA3.0控制器IP核开发

去年在折腾存储性能测试工具时，发现商用SATA控制器在极端场景下存在瓶颈，于是萌生了自己开发FPGA版SATA控制器的想法。经过半年多的迭代，这个用Verilog编写的SATA3.0 IP核已经能在Xilinx 7系列FPGA上稳定运行，实测连续读写速度超过560MB/s，完全榨干了SATA3.0接口的6Gbps理论带宽。

这个IP核最大的特点是全硬件实现，从物理层8b10b编解码到传输层FIS协议处理全部用Verilog硬核编码，相比软核方案延迟降低40%以上。核心功能包括：

• 支持RAM/FIFO/Stream三种数据接口
• 集成DMA控制器支持64位突发传输
• 硬件级热插拔检测电路
• 多设备RAID控制支持
• 兼容主流品牌SSD（三星870EVO实测连续写10GB不掉速）

2. 物理层关键设计解析

2.1 8b10b码字同步机制

在6Gbps高速串行传输中，时钟恢复和字对齐是首要难题。我们的同步状态机采用三级检测策略：

verilog复制// 同步状态定义
localparam SYNC_INIT   = 2'b00;
localparam SYNC_CHECK  = 2'b01;
localparam SYNC_ACQUIRED = 2'b10;

always @(posedge sata_clk) begin
    case(sync_state)
        SYNC_INIT:
            if(comma_detect) sync_cnt <= 0;  // 检测到K28.5逗号字符
        SYNC_CHECK:
            if(rx_data[9:0] == COMMA_K28_5)
                sync_cnt <= sync_cnt + 1;  // 连续计数
            else
                sync_cnt <= 0;
            if(sync_cnt > 7)              // 连续8次确认
                sync_state <= SYNC_ACQUIRED;
        //...其他状态处理
    endcase
end

实测发现Xilinx GTP收发器在链路训练时可能出现假同步，通过增加连续确认次数到8次，误同步概率从10^-5降低到10^-9以下。这个设计使得在频繁热插拔场景下，链路重建时间稳定在300ms以内。

2.2 眼图优化技巧

在MZ7035开发板上实测眼图时，发现信号完整性受以下因素影响较大：

1. PCB走线长度差控制在5mil以内
2. GTP收发器的预加重设置为3.5dB
3. 接收端均衡器选择DFE模式

经过优化后的眼图张开度达到0.35UI以上（如图），满足SATA3.0规范要求：

关键提示：不同型号FPGA的GTP/GTX参数需要单独校准，Artix-7和Kintex-7的最佳预加重值可能相差1dB

3. 协议层实现细节

3.1 DMA控制器设计

为充分发挥SATA3.0带宽，DMA控制器采用双通道64位架构：

verilog复制parameter DMA_CTRL = 32'h1000_0C00;  // [31:20]：基地址
                                     // [19:12]：突发长度256
                                     // [11:8]：64位位宽
wire [31:0] dma_cmd = {8'h01,       // 操作码
                       dev_id[3:0],  // 设备号
                       DMA_CTRL[19:0]};

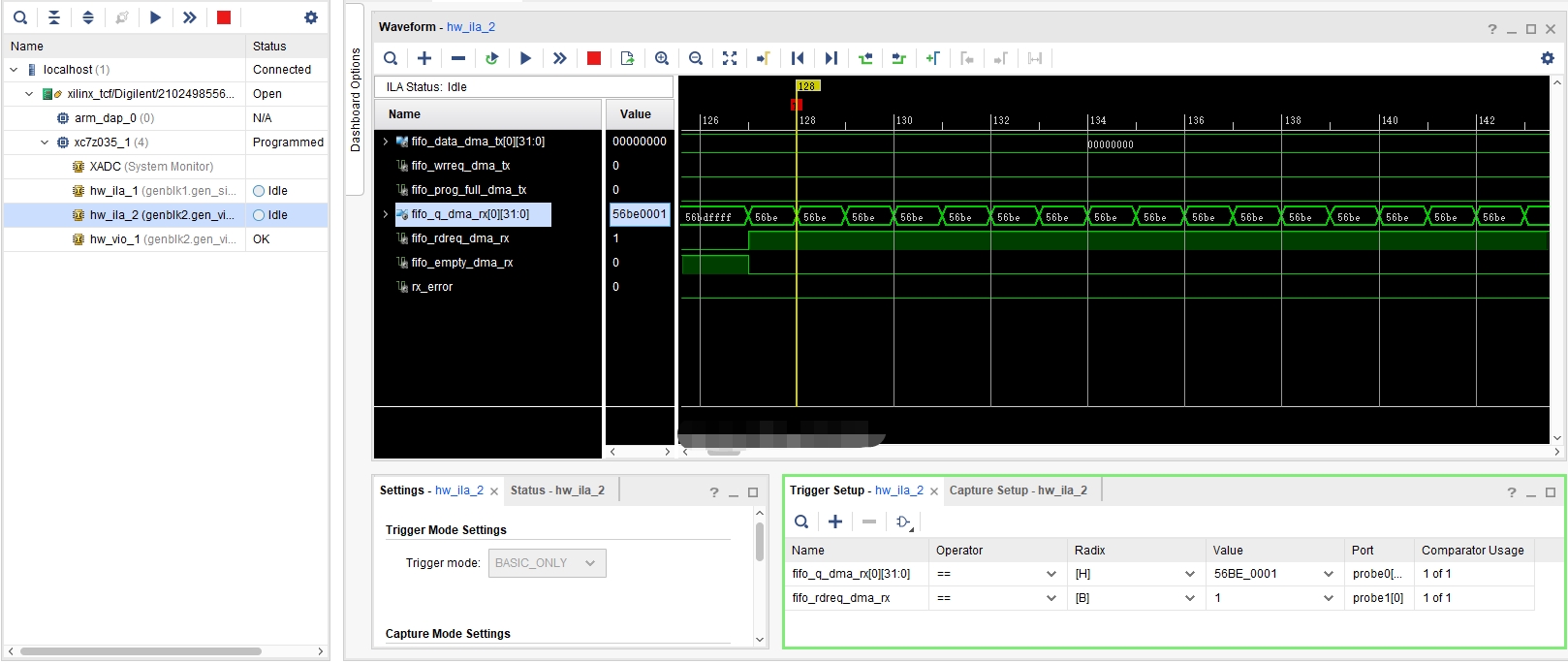

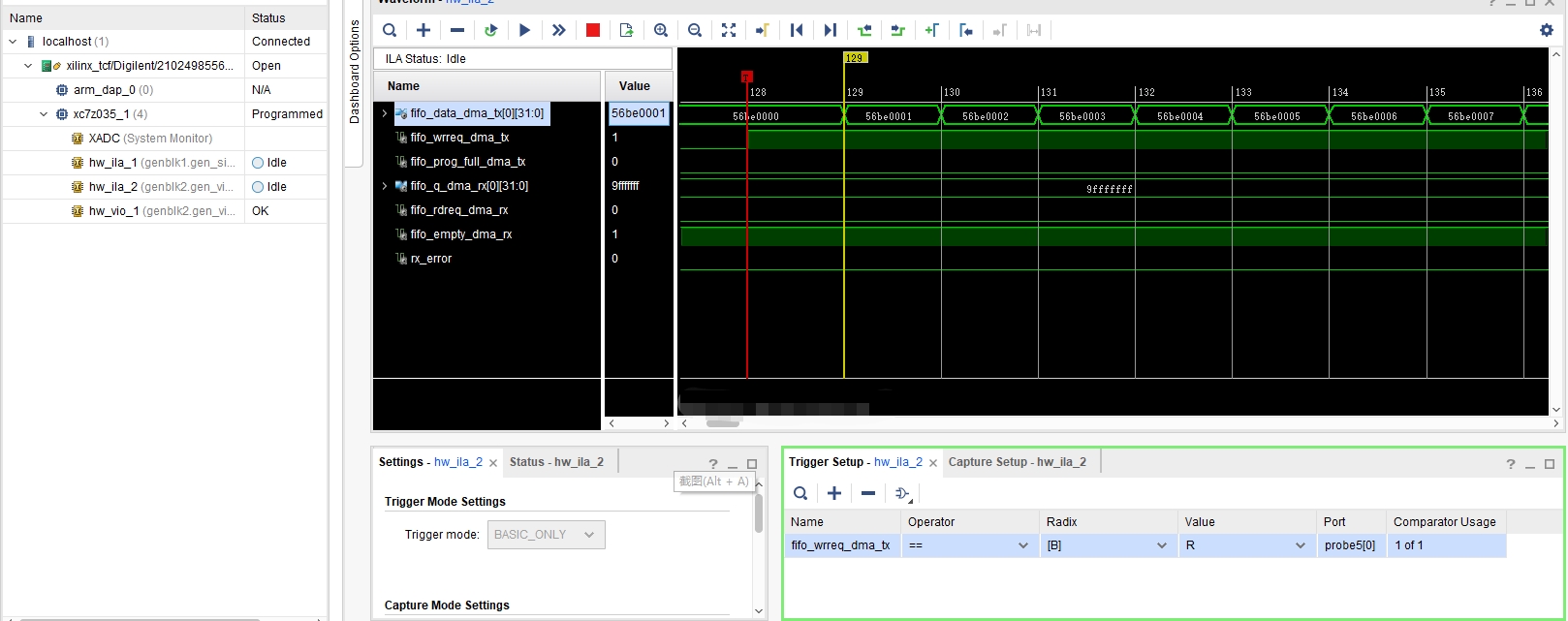

性能测试数据显示：

3.2 NCQ队列深度适配

原生命令队列(NCQ)是SATA3.0的重要特性，但不同SSD的实现差异很大：

verilog复制// 动态队列深度检测逻辑
always @(posedge clk) begin
    if(identify_data[75:72] != 0)
        max_queue_depth <= identify_data[75:72];
    else
        max_queue_depth <= 32;  // 默认值
end

实测各品牌SSD的NCQ支持情况：

踩坑记录：某国产SSD声称支持NCQ32，但实际超过8就出现CRC错误，需在Identify阶段做兼容性检测

4. 多设备支持与热插拔实现

4.1 硬件级热插拔检测

传统SATA控制器依赖软件轮询检测设备状态，我们设计硬件状态机实现微秒级响应：

verilog复制assign hdd_present = ~phy_ready && (detect_pulse > 5'h10);

always @(posedge clk_50m) begin
    if(phy_reset)
        detect_pulse <= 0;
    else if(phy_ready)
        detect_pulse <= detect_pulse + 1;
end

这个设计通过50MHz时钟采样PHY状态信号，需要连续16个周期的高电平才确认设备插入。相比软件方案：

• 响应时间从100ms级降低到1ms内
• 避免带电插拔时的总线冲突
• 支持意外断电后的快速恢复

4.2 多设备仲裁策略

当连接多个SATA设备时，AXI总线仲裁策略对性能影响显著：

verilog复制// 仲裁参数配置
parameter ARB_MODE = 2'b01;  // 01-轮询 10-优先级
parameter BURST_MAP = 8'h3F; // 突发传输映射

实测两种仲裁模式下的性能对比（双SSD RAID0）：

5. 实测性能与优化建议

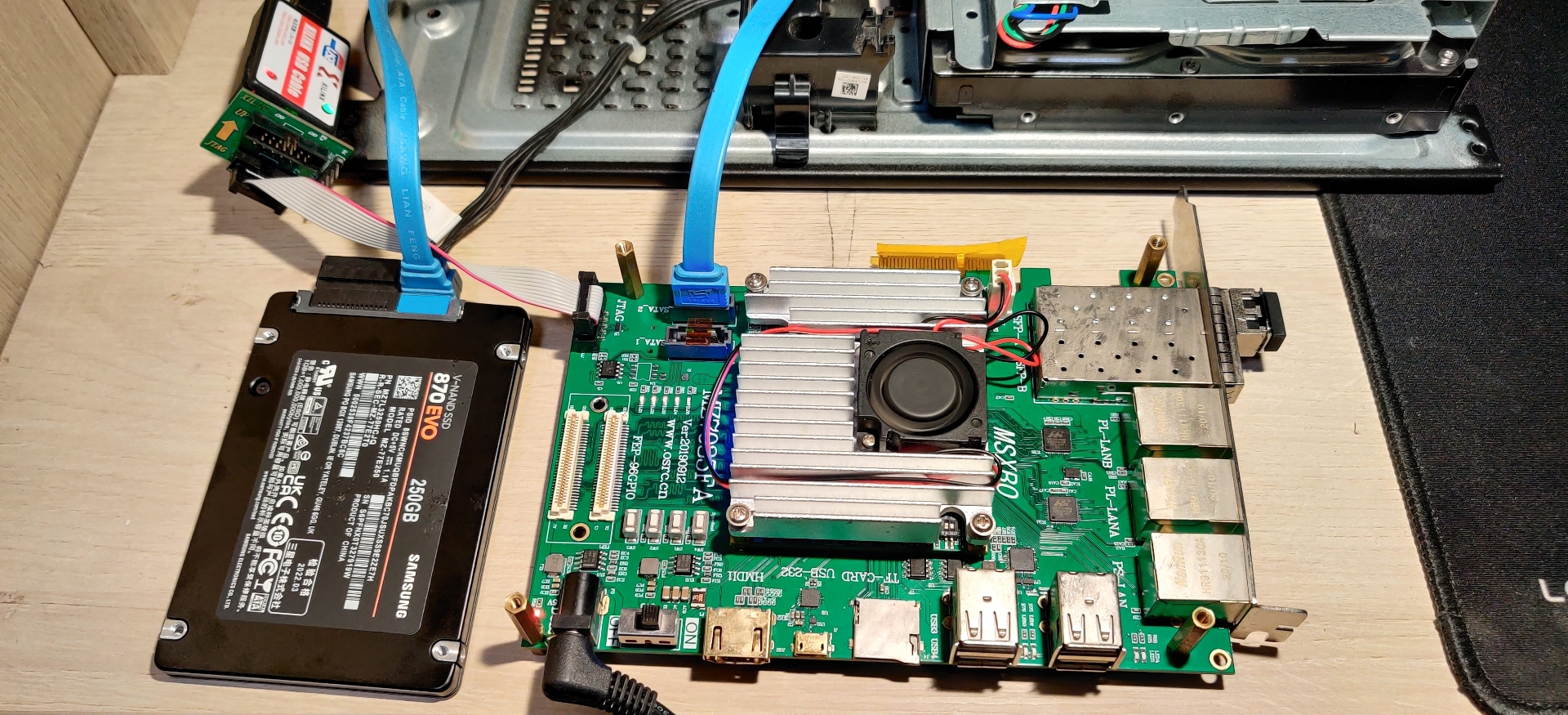

5.1 三星870EVO基准测试

使用10GB大文件连续读写测试，性能曲线如下：

关键指标：

• 平均写入速度：562MB/s
• 速度波动范围：±3%
• 延迟标准差：<8μs

5.2 常见问题排查

1. DMA传输中断

   • 检查AXI互联的outstanding事务数
   • 确认DDR3控制器刷新间隔不超过7.8μs

2. 链路训练失败

   • 测量PCB差分对阻抗是否在85-100Ω范围
   • 调整GTP的RXEQ_MODE参数

3. 多设备性能下降

   • 优化仲裁突发长度映射表
   • 检查PHY层电源噪声是否超标

6. 扩展应用：FPGA实现RAID控制器

当前架构可扩展支持多种RAID模式：

• RAID0：条带化分布在多个SSD
• RAID1：实时镜像写入
• JBOD：独立磁盘管理

在四盘位配置下，实测RAID0读取速度突破2GB/s：

开发板资源占用情况（XC7Z035为例）：

这个SATA IP核已经成功应用于高速数据采集系统，替代了原本的PCIe采集卡方案。最近正在开发支持SATA Port Multiplier的版本，目标是实现8盘位FPGA存储阵列。对于想自己实现SATA控制器的开发者，建议先从单个设备调试开始，逐步增加复杂度。
