Keil MDK开发环境全解析与STM32实战技巧

曈漾

1. Keil MDK开发环境全功能解析

作为一名嵌入式开发老手，我深知Keil MDK在STM32等ARM芯片开发中的核心地位。今天我将带大家彻底拆解这个开发环境，从菜单功能到实战技巧，让你真正掌握这个工具的精髓。

1.1 开发环境概览

Keil MDK（Microcontroller Development Kit）是ARM公司推出的专业嵌入式开发工具链，包含编译器、调试器和芯片支持包。它最大的特点是：

  • 对ARM Cortex-M系列芯片的完美支持
  • 高度优化的编译器性能
  • 直观的硬件调试能力
  • 丰富的中间件支持

我使用的版本是μVision V5.24.2.0，这也是目前最稳定的一个版本。下面这张图展示了典型的Keil MDK工作界面：

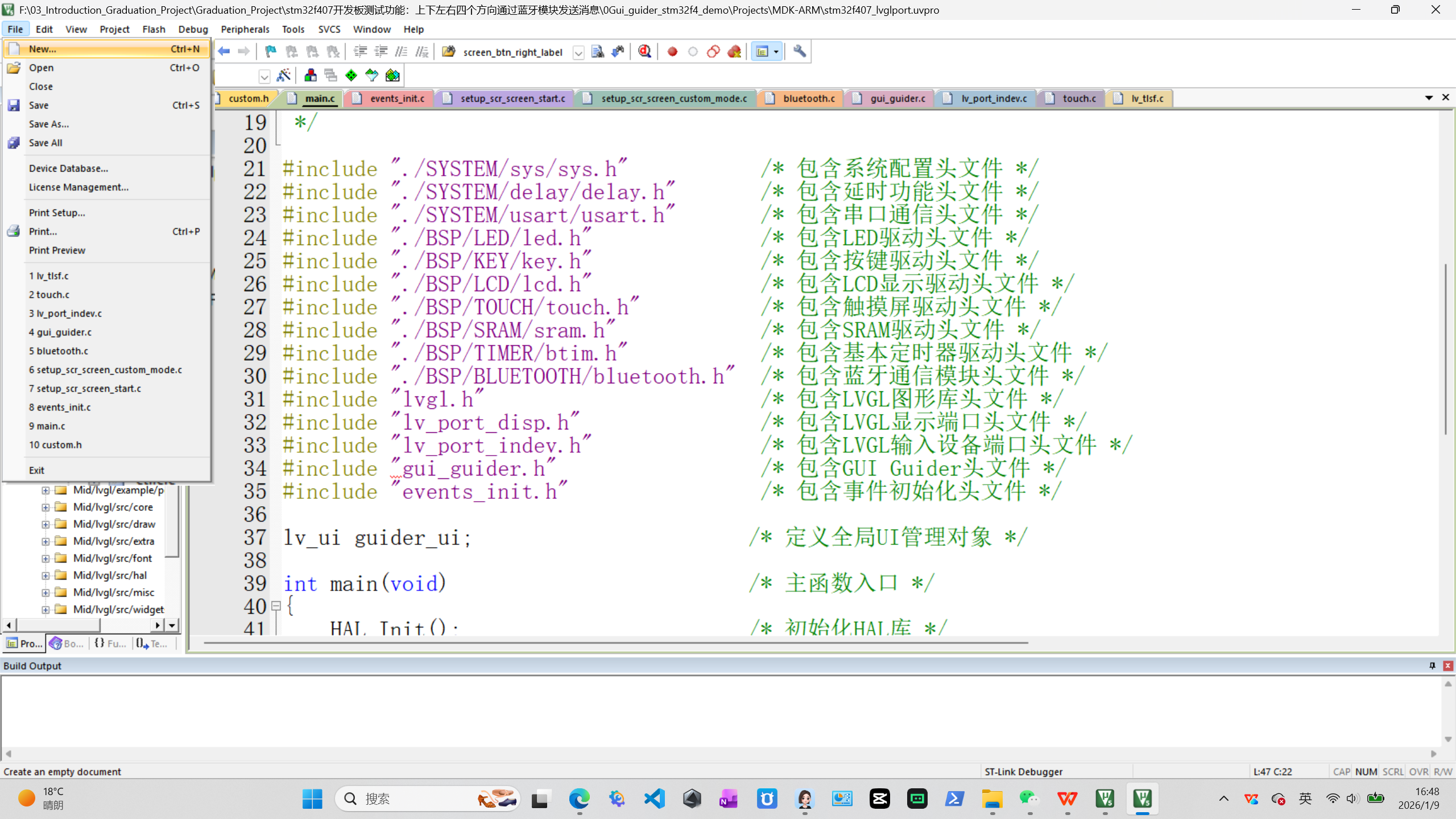

Keil MDK工作界面

1.2 项目创建与配置

新建项目时，我强烈建议按照以下步骤操作：

  1. 通过Project → New μVision Project创建工程
  2. 选择正确的芯片型号（如STM32F407ZGTx）
  3. 添加必要的启动文件和CMSIS支持
  4. 配置目标选项（Options for Target）

提示：在配置目标选项时，务必检查这几项关键设置：

  • Target选项卡中的晶振频率
  • Output选项卡中的生成HEX文件选项
  • C/C++选项卡中的优化等级和宏定义
  • Debug选项卡中的调试器选择

2. 核心菜单功能详解

2.1 File菜单：文件管理

File菜单

这个菜单包含了所有文件操作功能，我重点讲几个实用技巧：

  • Device Database：当你的芯片型号不在列表中时，可以通过这个功能添加新的器件支持包
  • License Management：专业版用户需要在这里激活许可证，社区版有32KB代码限制
  • Save All：在长时间调试时，我习惯用Ctrl+S保存当前文件，用这个功能批量保存所有修改

2.2 Edit菜单：代码编辑

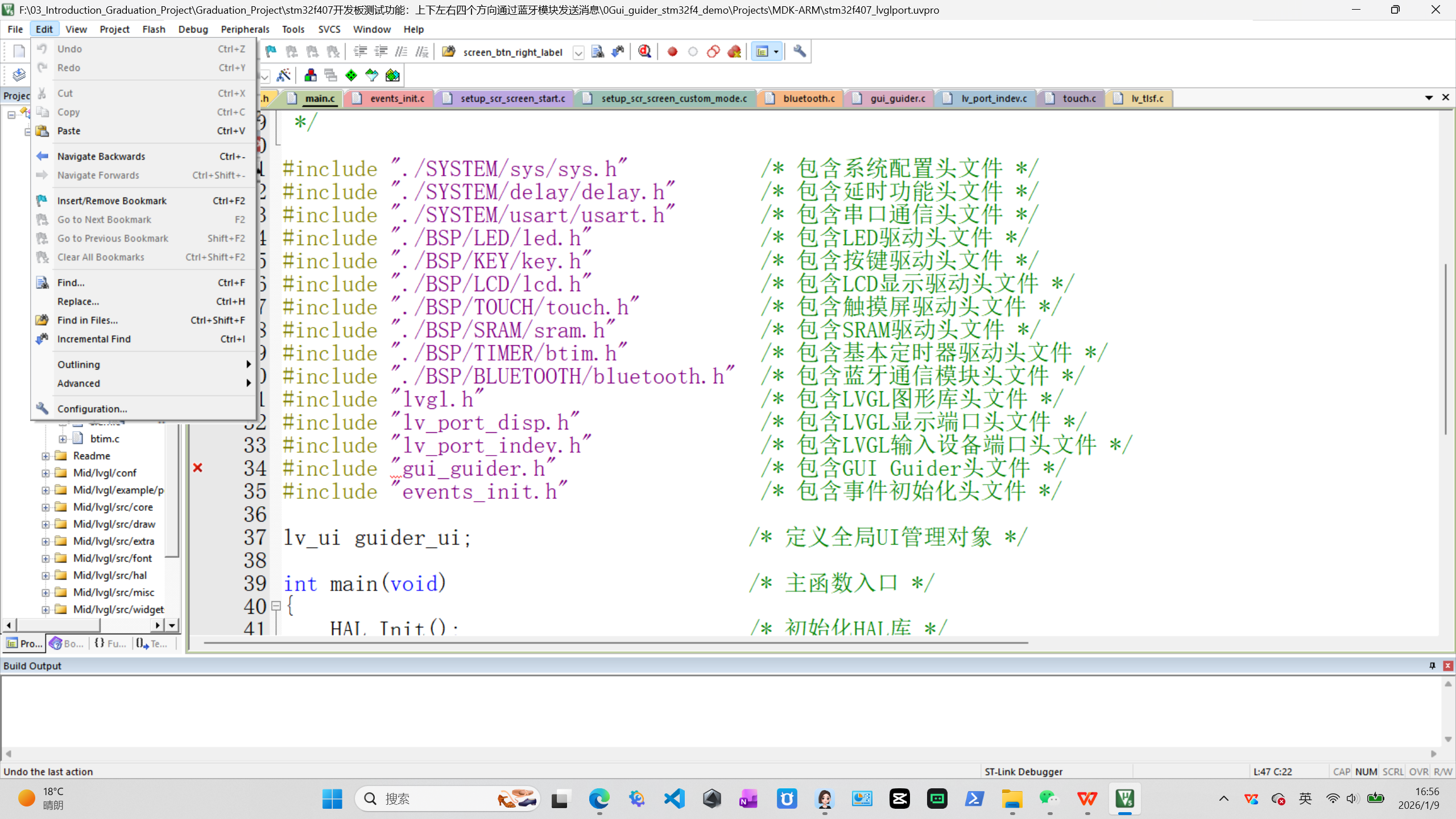

Edit菜单

代码编辑是开发中最频繁的操作，这些功能你必须掌握：

  • 书签功能：在大型项目中，我常用Ctrl+F2标记关键代码位置，用F2/Shift+F2快速跳转
  • 增量查找：Ctrl+I可以实时搜索，比传统查找更高效
  • 代码折叠：合理使用可以提升代码浏览效率，特别是处理复杂函数时

2.3 View菜单：视图控制

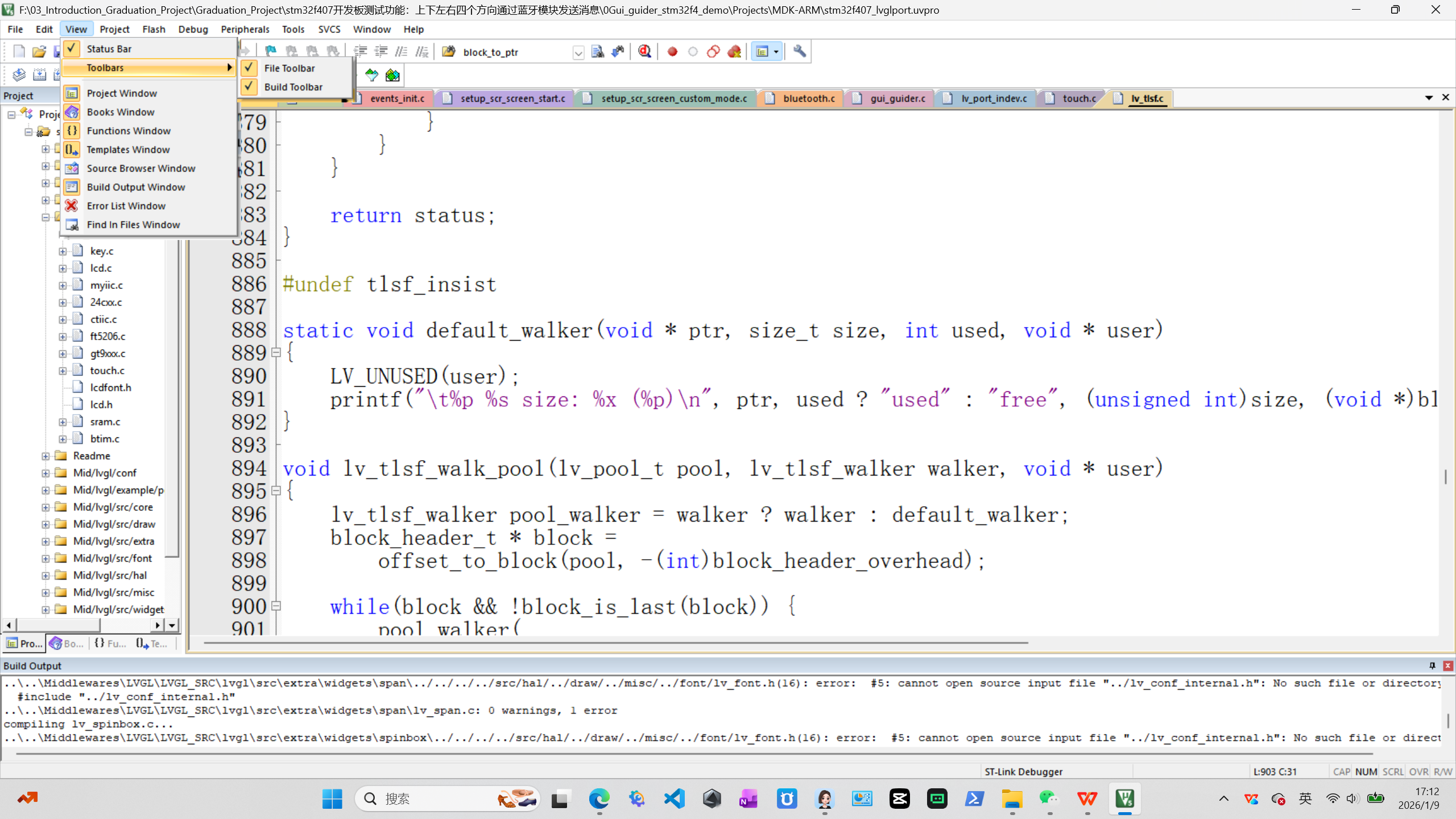

View菜单

视图管理直接影响开发效率，我的建议是：

  1. 开发时保持这些窗口打开：

    • Project窗口（管理文件结构）
    • Functions窗口（快速导航函数）
    • Build Output窗口（查看编译信息）

  2. 调试时打开这些窗口：

    • Watch窗口（监控变量）
    • Memory窗口（查看内存数据）
    • Peripheral窗口（监控外设寄存器）

2.4 Project菜单：项目管理

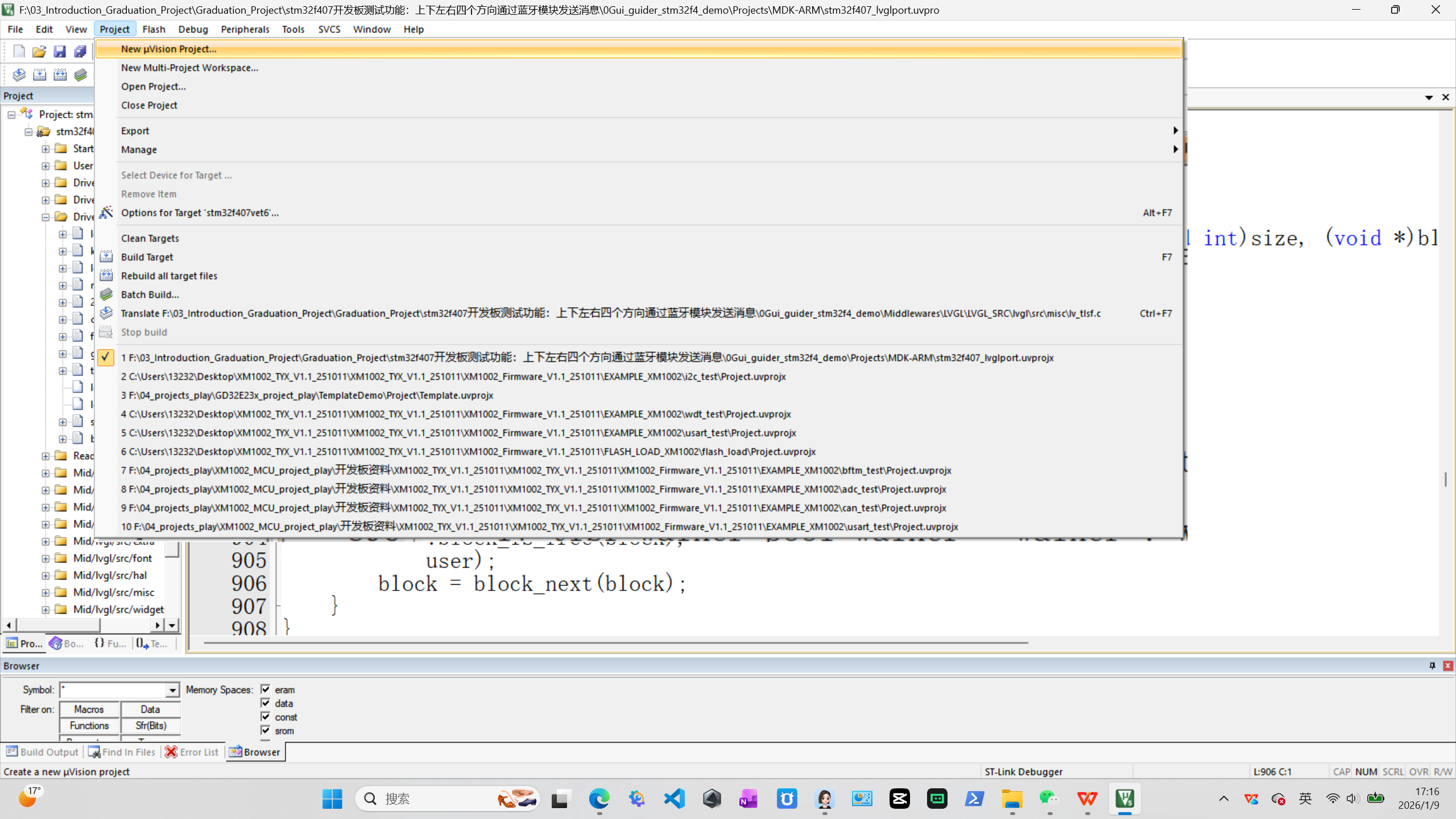

Project菜单

这是整个开发流程的核心，几个关键点：

  • Options for Target（Alt+F7）：项目配置的核心入口
  • Manage Project Items：管理文件分组，我通常按功能模块分组
  • Select Software Packs：安装芯片支持包和中间件

经验分享：在团队开发中，我建议把软件包依赖明确写入项目文档，避免因包版本不一致导致的问题。

3. 编译与调试实战

3.1 编译构建流程

Keil的编译系统分为几个阶段：

  1. 预处理（处理宏和头文件）
  2. 编译（生成目标文件）
  3. 链接（生成可执行文件）

编译工具栏

  • Translate（Ctrl+F7）：仅编译当前文件，快速检查语法
  • Build（F7）：增量编译，只编译修改过的文件
  • Rebuild：全量编译，确保所有代码都是最新的

3.2 调试技巧

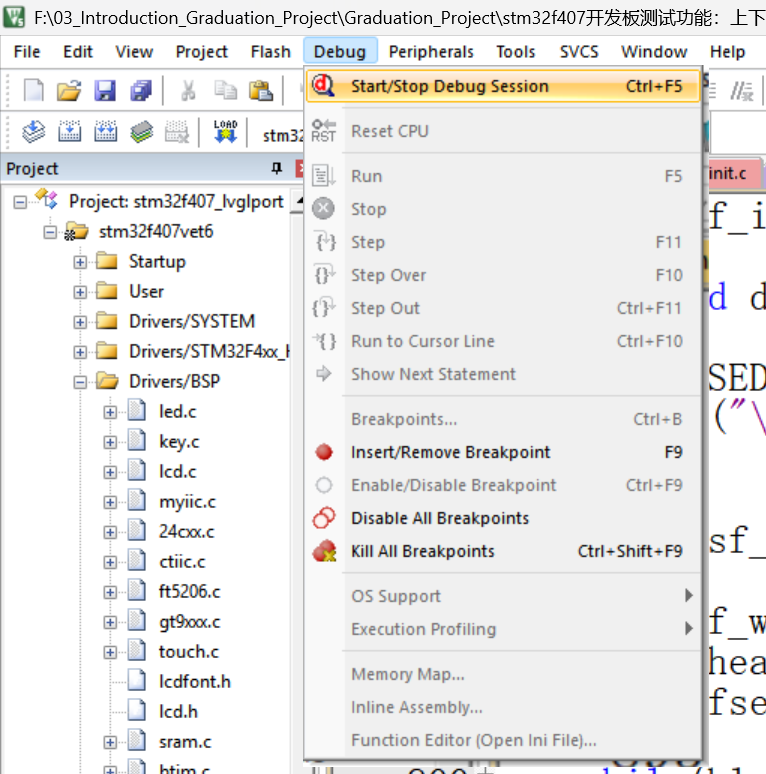

调试菜单

调试是嵌入式开发的关键环节，这些技巧很实用：

  1. 断点类型：

    • 软件断点（最常用）
    • 硬件断点（数量有限但更强大）
    • 条件断点（满足条件才触发）

  2. 执行控制：

    • Step Into（F11）：进入函数内部
    • Step Over（F10）：以函数为单位执行
    • Run to Cursor（Ctrl+F10）：运行到光标处

  3. 外设监控：
    通过Peripherals菜单可以实时查看和修改外设寄存器，这对硬件调试特别有用。

4. 高级功能与优化

4.1 版本控制集成

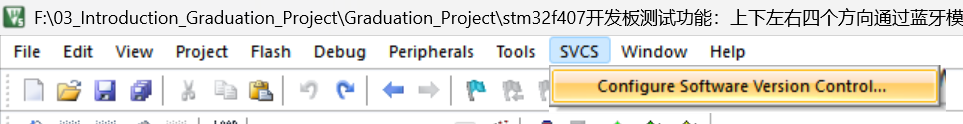

SVCS菜单

Keil支持与Git、SVN等版本控制系统集成，配置步骤：

  1. 通过SVCS → Configure Software Version Control打开配置对话框
  2. 选择版本控制工具类型
  3. 设置可执行文件路径和工作目录
  4. 配置用户信息和项目标识

4.2 代码静态分析

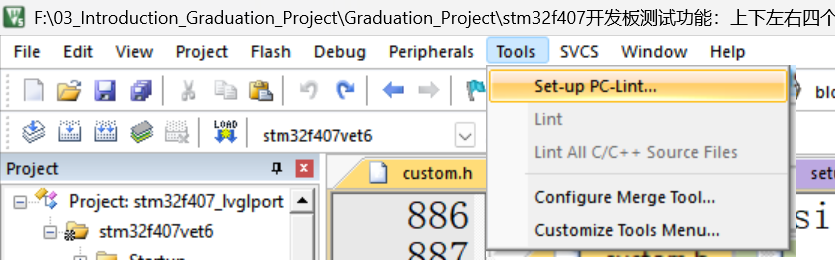

Tools菜单

PC-Lint静态分析可以帮助发现潜在问题：

  • 配置路径：Tools → Set-up PC-Lint
  • 运行分析：Tools → Lint或Lint All C/C++ Source Files
  • 常见问题：未初始化变量、类型不匹配、死代码等

4.3 性能优化技巧

  1. 编译器优化选项：

    • -O0：无优化（调试时使用）
    • -O1：基本优化
    • -O2：中等优化
    • -O3：激进优化（可能影响调试）

  2. 链接器优化：

    • 使用--remove选项删除未使用的段
    • 合理设置内存布局

  3. 代码优化：

    • 使用register关键字修饰频繁使用的变量
    • 避免在循环中调用耗时函数
    • 使用内联函数减少调用开销

5. 常见问题解决方案

5.1 编译错误排查

错误类型 可能原因 解决方案
未定义符号 缺少库文件或源文件 检查文件是否加入工程，库路径是否正确
内存不足 代码量太大或堆栈设置不合理 优化代码，调整堆栈大小
语法错误 代码不符合C标准 检查代码，确保符合C99/C11标准

5.2 调试问题处理

  1. 无法连接调试器：

    • 检查硬件连接
    • 确认调试器驱动已安装
    • 验证目标板供电正常

  2. 程序跑飞：

    • 检查堆栈溢出
    • 验证中断向量表是否正确
    • 使用Watchpoint定位非法内存访问

  3. 外设不工作：

    • 确认时钟配置正确
    • 检查外设初始化代码
    • 验证寄存器设置是否符合手册要求

5.3 性能优化案例

我曾经优化过一个图像处理算法，通过以下步骤将执行时间从120ms降低到35ms：

  1. 使用编译器优化选项-O2
  2. 将关键函数改为内联函数
  3. 使用DMA替代CPU搬运数据
  4. 优化内存访问模式，提高缓存命中率

6. 实用技巧与心得

6.1 快捷键大全

掌握这些快捷键能极大提升效率：

功能 快捷键
保存 Ctrl+S
编译 F7
下载 F8
调试 Ctrl+F5
单步 F10/F11
断点 F9
查找 Ctrl+F
替换 Ctrl+H

6.2 代码模板使用

Keil内置的代码模板可以快速生成常用结构：

  1. 打开Templates窗口（View → Templates Window）
  2. 选择需要的模板（如for循环、switch语句）
  3. 点击Insert插入到代码中

我习惯自定义一些常用模板，比如外设初始化代码框架。

6.3 多项目管理

对于复杂系统，我建议使用工作区管理多个项目：

  1. 通过Project → New Multi-Project Workspace创建工作区
  2. 添加相关项目（如Bootloader和Application）
  3. 设置项目依赖关系
  4. 使用Batch Build批量编译

6.4 调试脚本应用

Keil支持使用调试脚本自动化测试：

javascript复制// 示例调试脚本
signal void main (void) {
    printf("Start testing...\n");
    // 设置断点
    BP 0x08001234;
    // 运行到断点
    GO;
    // 读取寄存器值
    var = Register("R0");
    printf("R0 = 0x%X\n", var);
    // 继续执行
    GO;
}

7. 扩展功能探索

7.1 软件包管理

Keil的Pack Installer提供了丰富的中间件和芯片支持：

  1. 打开Pack Installer（工具栏图标或Project → Pack Installer）
  2. 浏览或搜索需要的软件包
  3. 安装并添加到项目

我常用的软件包包括：

  • STM32 HAL库
  • FreeRTOS实时操作系统
  • LVGL图形库
  • FatFS文件系统

7.2 自定义工具集成

通过Tools → Customize Tools Menu可以集成外部工具：

  1. 添加新工具（如代码格式化工具）
  2. 设置命令路径和参数
  3. 指定工作目录和环境变量

我通常集成这些工具：

  • Doxygen文档生成
  • AStyle代码格式化
  • Git版本控制

7.3 内存分析工具

Keil提供了强大的内存分析功能：

  1. 在Options for Target → Linker中启用内存映射文件生成
  2. 编译后查看.map文件分析内存使用
  3. 使用View → Memory Map窗口实时监控

这对于优化内存使用特别有帮助，尤其是资源受限的MCU。

8. 最佳实践总结

经过多年的Keil使用，我总结了这些最佳实践：

  1. 项目结构规范：

    • 按功能模块组织文件
    • 使用一致的命名规范
    • 分离硬件相关和无关代码

  2. 版本控制策略：

    • 忽略临时文件和生成文件
    • 提交完整的工程配置
    • 使用标签管理重要版本

  3. 调试方法论：

    • 从现象出发，逐步缩小范围
    • 善用断点和观察点
    • 记录调试过程和解决方案

  4. 性能优化原则：

    • 先测量，再优化
    • 关注瓶颈点
    • 平衡性能和可维护性

最后，我想说的是，Keil MDK虽然界面看起来有些传统，但它的稳定性和对ARM芯片的支持是无可替代的。掌握它的每一个功能细节，能让你在嵌入式开发中事半功倍。
