1. 传感器模拟信号检测的本质与意义
在嵌入式系统开发中,传感器模拟信号检测是最基础也是最关键的环节之一。作为一名从事嵌入式开发十余年的工程师,我见过太多因为前端信号处理不当导致的系统故障案例。传感器作为连接物理世界与数字系统的桥梁,其信号质量直接决定了整个系统的可靠性和精度。
模拟信号检测的核心价值在于:它解决了连续物理量到离散数字量的高质量转换问题。温度、压力、光照、声音等自然界的物理量都是连续变化的模拟量,而我们的MCU、DSP等处理器只能处理离散的数字信号。这个转换过程的质量,往往决定了整个系统的性能上限。
提示:在实际工程中,我们常说的"信号链"(Signal Chain)就是从传感器模拟输出开始,经过调理、转换,最终到数字处理的全过程。每个环节的优化都能带来系统性能的显著提升。
2. 模拟信号产生的物理基础
2.1 物理世界的连续性本质
所有传感器输出模拟信号的根本原因在于:我们生活的物理世界本身就是连续的。无论是温度的变化、压力的波动,还是声音的传播,这些物理量在时间维度上都是无限可分、连续变化的。这种连续性决定了我们需要用连续的电信号来准确表征它们。
以温度测量为例:
- 热敏电阻:温度变化导致半导体材料内部载流子浓度连续变化,进而引起电阻值的连续变化
- 热电偶:两种金属接触点温度变化产生连续的Seebeck电压,通常在μV/mV级别
- RTD(电阻温度检测器):金属电阻随温度连续变化,通常具有很好的线性度
2.2 常见传感器的模拟输出特性
不同物理量的传感器采用不同的物理效应和输出形式:
| 传感器类型 | 检测物理量 | 物理效应 | 典型输出信号 |
|---|---|---|---|
| 光敏电阻 | 光照强度 | 光电导效应 | 电阻变化(Ω) |
| MEMS加速度计 | 加速度 | 压阻/电容效应 | 电压(mV/g) |
| 霍尔传感器 | 磁场强度 | 霍尔效应 | 电压(mV/mT) |
| 应变片 | 力/压力 | 压阻效应 | 电阻变化(mΩ) |
| 麦克风 | 声压 | 压电/电容效应 | 交流电压(mV) |

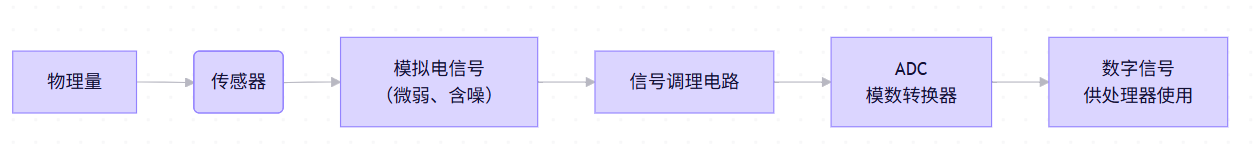

3. 模拟信号检测的完整流程
3.1 信号链的五个关键环节
一个完整的模拟信号检测流程通常包含以下环节:
- 传感转换:物理量→电信号
- 初级放大:提升信号幅值
- 信号调理:滤波、线性化等
- 模数转换:ADC采样
- 数字处理:MCU/DSP处理

3.2 信号调理详解
信号调理是模拟检测中最具技术含量的环节,主要包括:
放大电路设计:
- 仪表放大器:用于差分信号放大,高共模抑制比
- 可编程增益放大器(PGA):适应不同量程需求
- 跨阻放大器(TIA):将光电二极管的电流信号转为电压
滤波技术:
- 低通滤波:抑制高频噪声
- 带通滤波:提取特定频段信号
- 陷波滤波:消除工频干扰(50/60Hz)
线性化处理:
- 硬件线性化:使用对数放大器等
- 软件线性化:查表法、多项式拟合
实操技巧:在设计放大电路时,务必注意运放的输入阻抗匹配。对于高输出阻抗的传感器(如pH电极),需要选择输入阻抗至少高100倍以上的运放,否则会导致信号严重衰减。
4. 模拟信号检测的工程挑战与解决方案
4.1 噪声抑制技术
噪声是模拟信号检测的头号敌人,常见噪声源包括:
- 热噪声(Johnson-Nyquist噪声)
- 1/f噪声(闪烁噪声)
- 电源纹波
- 电磁干扰(EMI)
应对策略:
| 噪声类型 | 产生原因 | 解决方案 |
|---|---|---|
| 热噪声 | 电阻中电子热运动 | 降低电阻值、冷却 |
| 1/f噪声 | 半导体材料缺陷 | 选择低噪声器件 |
| 电源噪声 | 电源波动 | LDO稳压、π型滤波 |
| EMI | 电磁辐射 | 屏蔽、双绞线、接地 |
4.2 微弱信号检测技术
对于生物电信号(ECG/EEG)、化学传感器等μV级微弱信号,需要特殊处理:
-
低噪声设计:
- 选择低噪声运放(如AD8429)
- 优化PCB布局,减少寄生参数
- 使用电池供电降低电源噪声
-
锁定放大技术:
- 通过参考信号相关检测提取微弱信号
- 可有效抑制宽带噪声
-
数字后处理:
- 数字滤波(如FIR/IIR)
- 小波变换去噪
5. 典型传感器信号调理方案
5.1 热电偶信号调理
热电偶测温面临两大挑战:
- 输出信号微弱(μV/℃)
- 非线性特性
完整调理方案:
- 冷端补偿(使用温度传感器测量冷端温度)
- 仪表放大器放大(增益100-1000倍)
- 线性化处理(查表或多项式计算)
- 低通滤波(截止频率10Hz左右)
5.2 应变片测量电路
应变片常用于力/压力测量,典型方案:
- 惠斯通电桥配置(1/4桥、半桥或全桥)
- 仪表放大器放大电桥输出
- 激励电压稳定(使用精密基准源)
- 温度补偿(软件或硬件)
避坑指南:应变片测量时,导线电阻会引入误差。对于长导线传输,建议采用六线制连接法(2根激励,2根测量,2根检测导线压降)。
6. ADC选型与配置要点
6.1 关键参数解析
选择ADC时需要考虑:
-
分辨率:决定最小可检测变化量
- 12位ADC:4096级(0.025%满量程)
- 16位ADC:65536级(0.0015%满量程)
-
采样率:根据信号带宽选择
- 满足Nyquist定理(≥2倍信号最高频率)
- 实际工程中通常取5-10倍
-
输入类型:
- 单端/差分输入
- 输入电压范围
6.2 实际配置示例
以STM32的ADC配置为例:
c复制// ADC初始化配置
hadc.Instance = ADC1;
hadc.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
hadc.Init.Resolution = ADC_RESOLUTION_12B;
hadc.Init.ScanConvMode = DISABLE;
hadc.Init.ContinuousConvMode = ENABLE;
hadc.Init.DiscontinuousConvMode = DISABLE;
hadc.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
hadc.Init.ExternalTrigConv = ADC_SOFTWARE_START;
hadc.Init.DataAlign = ADC_DATAALIGN_RIGHT;
hadc.Init.NbrOfConversion = 1;
hadc.Init.DMAContinuousRequests = ENABLE;
hadc.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
7. 硬件设计实战经验
7.1 PCB布局要点
良好的PCB布局对模拟信号质量至关重要:
-
分区布局:
- 严格分离模拟/数字区域
- 单点接地(星型接地)
-
走线规则:
- 模拟信号走线尽量短
- 避免直角走线
- 差分对走线等长
-
电源处理:
- 模拟电源使用LC滤波
- 关键器件使用独立LDO
7.2 抗干扰设计
实际工程中常见的干扰问题及对策:
-
传导干扰:
- 添加共模扼流圈
- 使用隔离电源
-
辐射干扰:
- 屏蔽罩
- 缩短高频信号路径
-
地环路干扰:
- 光电隔离
- 差分传输
8. 校准与测试方法
8.1 传感器校准流程
为确保测量精度,必须进行定期校准:
-
零点校准:
- 在无输入状态下记录输出
- 软件中减去偏移量
-
满量程校准:
- 施加已知标准量
- 调整增益系数
-
温度补偿:
- 在不同温度下记录输出
- 建立温度补偿模型
8.2 系统测试方案
完整的测试应包含:
-
静态测试:
- 零点稳定性
- 线性度测试
-
动态测试:
- 频率响应
- 阶跃响应
-
环境测试:
- 温度变化测��
- 电源波动测试
9. 常见问题排查指南
9.1 典型故障现象与处理
| 故障现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 输出漂移 | 温度影响 | 检查温度补偿 |
| 读数跳变 | 接触不良 | 检查连接器 |
| 信号失真 | 带宽不足 | 检查滤波器设置 |
| 噪声大 | 接地不良 | 检查地线连接 |
9.2 调试工具推荐
- 示波器:观察信号波形
- 频谱分析仪:分析噪声成分
- 信号发生器:注入测试信号
- 逻辑分析仪:调试数字接口
10. 前沿技术与发展趋势
随着物联网和智能传感的发展,模拟信号检测技术也在不断创新:
-
集成化AFE:
- 如ADI的AD5940(生物电测量AFE)
- TI的ADS129x系列(ECG专用AFE)
-
智能传感器:
- 内置自校准功能
- 边缘计算能力
-
新型传感技术:
- MEMS传感器
- 光学传感
- 柔性电子
在实际项目中,我发现很多工程师过于关注数字处理算法,而忽视了前端模拟信号的质量。正如一位资深工程师所说:"在信号链中投入1小时优化模拟前端,可能节省10小时的数字信号处理时间。"这充分说明了模拟信号检测的基础性地位。
