1. 项目背景与问题定位
作为一名从事汽车电子设计多年的工程师，最近接到一个颇具挑战性的项目：为某高端车型开发车载PD3.0快充模块。核心需求是在14-16V交流输入下实现45W以上的稳定快充输出。看似简单的需求，在实际开发中却遇到了两个棘手的发热问题：整流桥和功率电感异常发热。
汽车电子环境比消费级产品严苛得多，工作温度范围通常在-40℃到85℃之间。我们最初采用的传统整流桥方案在常温测试时表现尚可，但当环境温度升至50℃并持续满载工作时，整流桥温度迅速攀升至80℃以上，存在严重的安全隐患。同样，功率电感在长时间工作后也出现了明显的温升问题。
提示：车载快充设计必须考虑极端温度条件下的稳定性，普通消费级元器件的参数余量往往不足。
2. 整流桥发热问题深度解析
2.1 传统方案的瓶颈分析
我们最初选用的是PMEG3050EP,115肖特基二极管搭建的全桥整流电路。实测数据显示：在3A平均电流下，每个二极管的正向压降达到0.36V。由于全桥工作时始终有两组二极管导通，总功耗计算如下：
P = 2 × Vf × Iavg = 2 × 0.36V × 3A = 2.16W
这个2W级的功耗在密闭的车载环境中会迅速累积热量。我们尝试了多种肖特基二极管（包括SB1045L），但都无法将PCB温度控制在安全范围内。问题根源在于肖特基二极管虽然压降比普通硅二极管低，但在大电流下仍会产生可观的导通损耗。
2.2 理想二极管方案的实施

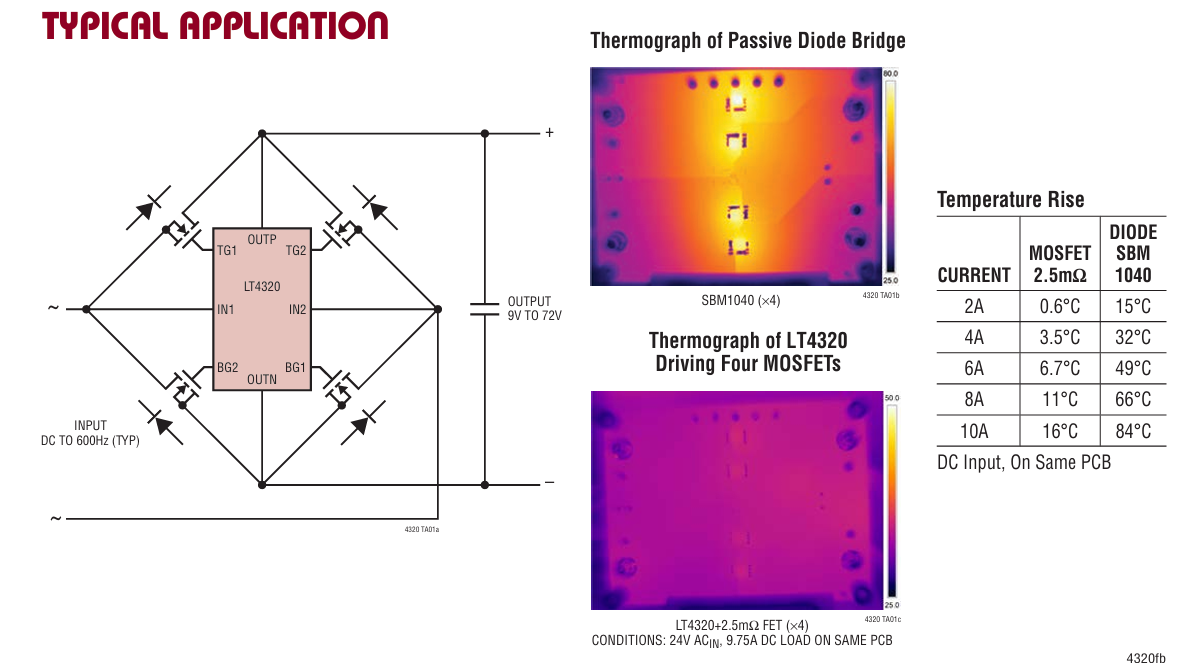

经过技术调研，我们最终选用了Linear Technology（现属ADI）的LT4320理想二极管控制器搭配HSBB6066 MOSFET的方案。这个方案的革命性在于：
- 工作原理：LT4320通过实时监测MOSFET的Vds，控制栅极电压使MOSFET工作在可变电阻区，等效实现"理想二极管"特性
- 性能优势：
- 导通压降仅由MOSFET的Rds(on)决定（HSBB6066的Rds(on)典型值仅6.5mΩ）
- 3A电流下的理论功耗：P = I²×R = 3²×0.0065 = 58.5mW（比肖特基方案降低97%）
- 实测数据：
- 45W满载输出时，整流桥温升仅15℃
- 通过48小时高温老化测试（环境温度50℃）
注意事项：使用MOSFET做同步整流时，必须确保控制器的死区时间设置合理，避免上下管直通。
3. 电感发热问题的系统解决方案
3.1 快充拓扑与电感选型

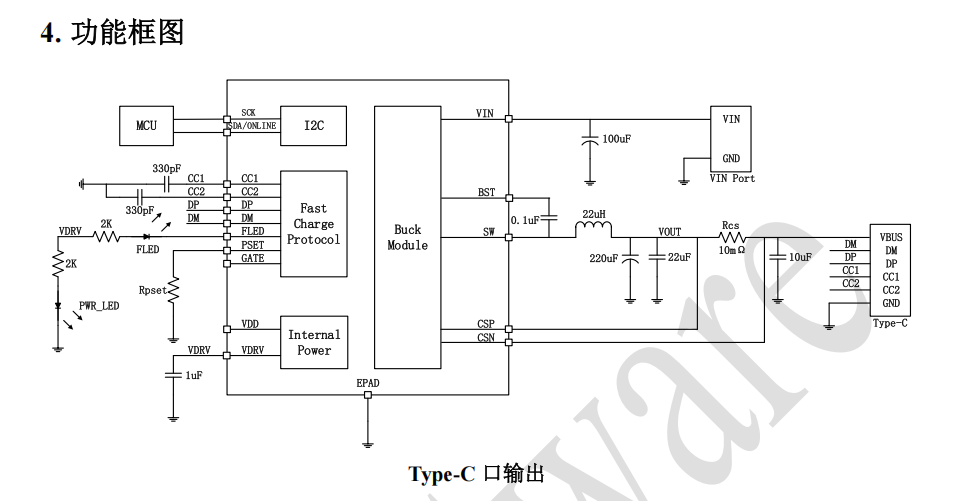

我们采用的智融SW3526S是一款支持PD3.0协议的Buck-Boost控制器，其典型应用电路中的功率电感承担着关键的能量存储和传输作用。初始选择的FXL1040-220-M合金电感参数如下：
- 电感量：22μH
- 直流电阻（DCR）：66mΩ
- 额定电流：6A
在45W输出（12V@3.75A）条件下，电感的铜损计算：
P = I²×R = 3.75²×0.066 = 0.93W
这个近1W的损耗在密闭空间内会导致电感本体温度升至80℃以上。
3.2 优化方案的实施与验证
通过分析发现，降低电感温升有两条技术路径：
- 降低DCR：选用更大线径的绕线或更低损耗的磁芯材料
- 优化工作频率：提高开关频率可减小所需电感量，但会增加开关损耗
我们最终选用的铁硅铝磁环电感（型号044125-22UH）关键改进：
- DCR从66mΩ降至22mΩ
- 采用0.8mm线径绕制
- 使用铁硅铝磁芯降低高频涡流损耗
改进后铜损降为：
P = 3.75²×0.022 = 0.31W
温升实测降低约65%，PCB热点温度控制在60℃以下。
4. 热设计经验总结与进阶技巧
4.1 热仿真与实测对比
在项目开发中，我们结合了仿真与实测两种手段：
-
仿真阶段：
- 使用ANSYS Icepak进行热场模拟
- 重点观察整流桥和电感的热流路径
- 优化PCB铜箔面积和过孔布局
-
实测验证：
- 使用FLIR热像仪捕捉温度分布
- 在高温箱中进行老化测试
- 记录关键元件的温升曲线
实测数据与仿真结果的偏差控制在±5℃以内，验证了设计方案的可靠性。
4.2 车载环境下的特殊考量
汽车电子设计必须考虑以下特殊因素：
-
振动环境：
- 磁环电感需采用环氧树脂固定
- 大体积元件要增加机械支撑
-
温度循环：
- 选择温度系数稳定的磁性材料
- 避免使用电解电容等对温度敏感的元件
-
EMC要求：
- 理想二极管方案比传统整流桥具有更低的噪声
- 铁硅铝磁芯的EMI特性优于铁氧体
5. 常见问题排查指南
根据我们的项目经验，整理出以下典型问题及解决方案：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 满载时整流桥过热 | MOSFET驱动不足 | 检查LT4320的栅极驱动电压（应≥8V） |
| 电感异响 | 饱和电流不足 | 测量电感电流波形，确认未进入饱和区 |
| 输出电压波动 | PCB布局不合理 | 加强功率回路的地平面，缩短高频路径 |
| 低温启动失败 | MOSFET导通慢 | 选择低Vgs(th)的MOSFET或在栅极加装下拉电阻 |
6. 元器件选型建议
6.1 整流桥方案选型对比
| 参数 | 肖特基二极管方案 | 理想二极管方案 |
|---|---|---|
| 成本 | 低（约$0.5） | 较高（约$3.5） |
| 效率 | 85%-90% | 95%-98% |
| 温升 | 高（ΔT>40℃） | 低（ΔT<15℃） |
| 可靠性 | 一般 | 优秀 |
| 适用场景 | 低成本消费级 | 汽车/工业级 |
6.2 电感选型关键参数
对于45W PD快充应用，建议关注以下参数：
- 电感量：15-33μH（根据开关频率调整）
- 饱和电流：≥6A（需考虑125%余量）
- DCR：<30mΩ（直接影响温升）
- 磁芯材料：
- 铁硅铝：适合高频、高温
- 铁氧体：成本低但温度特性差
7. PCB布局优化实践
在解决发热问题的过程中，我们发现PCB布局对温升有显著影响：
-
功率回路最小化：
- 整流桥到输入电容的走线长度<10mm
- 使用2oz厚铜箔降低阻抗
-
热扩散设计：
- 在发热元件下方布置散热过孔阵列
- 关键发热点与金属外壳导热路径优化
-
层叠结构：
- 4层板设计（Top-Gnd-Power-Bottom）
- 内电层采用实心铜皮加强散热
实测表明，优化布局可使整体温升再降低5-8℃。
