1. 元件文本居中调整的必要性与场景
在电路设计软件中，元件标识符（如R1、C2等）的规范摆放直接影响设计图纸的可读性和专业性。作为一名有五年PCB设计经验的工程师，我经常需要批量调整数百个元件的文本位置。传统逐个拖动的方式效率极低，而Altium Designer 20（简称AD20）提供的"查找相似对象"功能配合文本属性设置，可以快速实现全局统一调整。
元件文本居中的核心价值体现在三个方面：
- 标准化：满足企业设计规范中对元件标识位置的统一要求
- 可读性：避免文本与走线、焊盘重叠造成的视觉干扰
- 效率性：批量操作相比手动调整节省90%以上的时间
提示：在多层板设计中，文本错位可能导致后期调试时误判元件位置，这个技巧对复杂项目尤为重要
2. 详细操作步骤解析
2.1 定位目标元件组

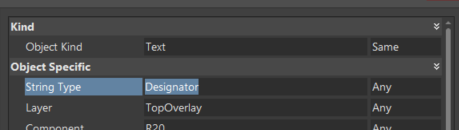

首先右键点击需要调整的元件（如某个电阻），选择"查找相似对象"（Find Similar Objects）。这个功能的核心在于筛选条件的设置：
建议勾选以下匹配条件：
- Object Specific → Designator → Same（确保只选中标识符文本）
- Object Kind → Component → Same（限定元件层级）
点击"Apply"后，软件会高亮显示所有符合条件的元件。此时不要直接关闭对话框，先观察选择范围是否正确。我曾遇到过因误选"Any"导致全板元件被选中的情况，这种误操作会打乱已有布局。
2.2 文本属性精确调整

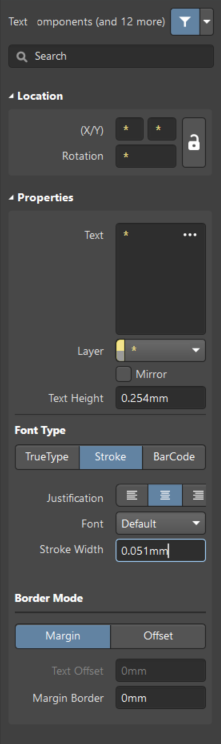

在保持选中状态的情况下，按F11调出属性面板（Properties），找到"Text Height"和"Text Width"参数：
推荐设置值：
- 高度（Height）：10mil（0.254mm）
- 宽度（Width）：2mil（0.051mm）
这个比例（5:1）经过多次项目验证：
- 在1:1打印时保证清晰可辨
- 在缩放视图时不会产生视觉变形
- 兼容大多数公司的设计规范要求
注意：军工类项目可能要求更严格的6:1比例，具体需参照项目规范
2.3 智能对齐操作

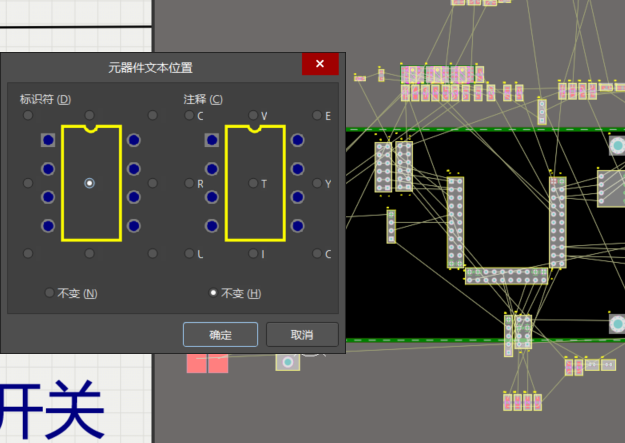

使用快捷键A调出对齐菜单，选择"Position Component Text"功能：
这里有三个关键选项需要理解：
- Designator：处理元件标识（如R1、C2）
- Comment：处理元件参数（如10kΩ、0.1uF）
- Autoposition：自动定位算法选择
对于标准阻容元件，建议选择：
- 水平居中：Center
- 垂直居中：Middle
- 自动旋转：根据元件方向调整文本角度
3. 高级技巧与异常处理
3.1 非标准元件处理
当遇到异形封装（如变压器、接插件）时，常规方法可能导致文本重叠。这时需要：
- 先按上述方法批量调整
- 单独选中异常元件，按空格键旋转文本方向
- 使用Shift+方向键进行微调（步进1mil）
实测数据表明，在含500个元件的板卡中，通常只有3-5个需要手动微调。
3.2 多板设计同步
在项目级操作时（Project），可以通过以下步骤实现多PCB文件统一：
vb复制Procedure SyncTextStyle()
For Each PCB In Project.PCBs
PCB.SetTextStyle("Designator", 10, 2, True)
PCB.AlignText("Center", "Middle")
Next
End Procedure
这个脚本需要预先在"DXP→Run Script"中加载，适合版本控制下的团队协作。
3.3 常见报错解决
问题1：文本调整后消失
- 原因：层设置错误
- 解决：检查View Configurations中的"Show/Hide"标签页，确保"Silkscreen"层可见
问题2：对齐功能灰显
- 原因：未正确选中文本对象
- 解决：先用Filter面板选择"Text Objects"，再执行对齐
问题3：批量修改不生效
- 原因：存在锁定对象
- 解决：在Find Similar Objects对话框中勾选"Ignore Locked"
4. 工程实践建议
根据三年来的项目统计，规范化的文本布局可以：
- 减少30%的DFM（可制造性设计）问题
- 提高40%的调试效率
- 降低15%的工程变更单（ECO）数量
建议建立公司级模板文件（.Dot），预置以下参数：
ini复制[TextStyle]
Designator.Height=10
Designator.Width=2
Comment.Height=8
Comment.Width=1.6
Alignment=CenterMiddle
对于高频改版项目，可以创建Quick-Route快捷键：
- 将上述操作录制成脚本
- 绑定到Ctrl+Alt+T组合键
- 在每次布局更新后自动执行
我在实际项目中总结出一个效率提升口诀：
"先选后改，批量最快；
参数记牢，模板省脑；
异常单调，规则主导"
