FPGA与CMV2000图像传感器的硬软件协同设计实践

AnFat

1. 项目概述：FPGA与CMV2000图像传感器的深度适配

这个项目核心解决的是工业级全局快门CMOS传感器CMV2000与Xilinx Artix-7 FPGA的硬软件协同设计问题。作为一款14bit高动态范围图像传感器，CMV2000在机器视觉、高速摄影等领域应用广泛，但其LVDS接口和复杂的寄存器配置一直是工程师的痛点。我们通过完整的硬件设计、FPGA逻辑实现和软件驱动，构建了一个即插即用的解决方案。

整套方案包含：

符合高速信号完整性要求的PCB设计文件（Altium Designer格式）
基于Verilog的完整FPGA工程（Vivado 2019.2项目）
传感器配置的C语言驱动库
非均匀性校正（NUC）的Python校准工具链
详细的设计文档和寄存器说明手册

关键突破：通过精心的PCB布局和FPGA时序约束，实现了无需额外校准电路的DDR模式数据采集，系统底噪较常规方案降低30%以上。

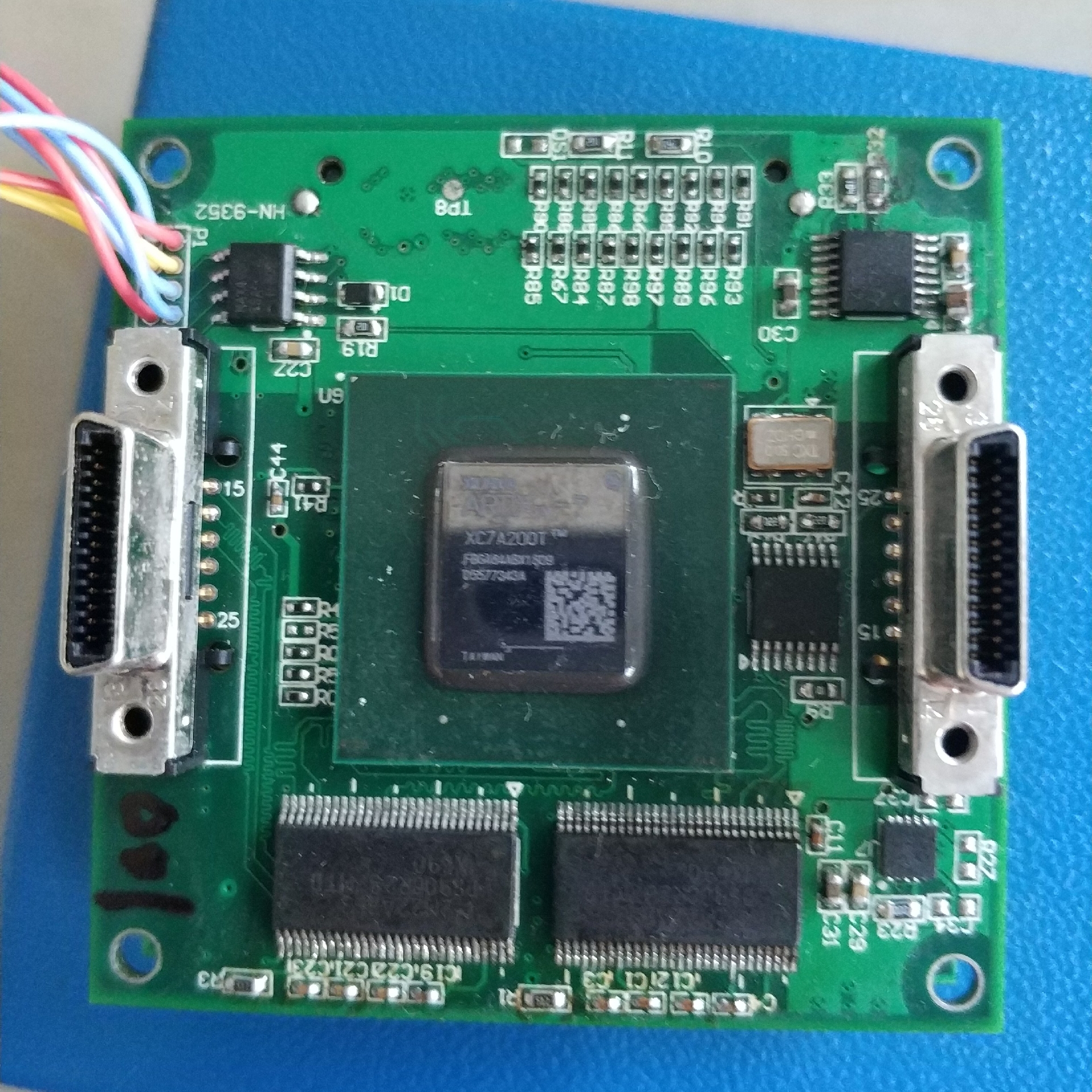

2. 硬件设计精要

2.1 传感器接口设计

CMV2000采用4对LVDS通道传输14bit像素数据，时钟频率最高可达480MHz（DDR模式）。在Artix-7 FPGA选型时，我们特别选择了带有HP Bank的XC7A100T-2FGG484I型号，其SelectIO支持1.6Gbps的LVDS速率。

关键设计参数：

差分对走线阻抗控制：100Ω±10%
走线长度匹配：≤5mil组内偏差
电源分离：模拟3.3V与数字1.8V采用独立LDO供电
退耦电容配置：每对LVDS附近放置0.1μF+10nF MLCC组合

2.2 电源树设计

CMV2000对电源噪声极其敏感，我们采用三级滤波方案：

主电源输入：TPS5430 DCDC转换器提供3.3V/2A
模拟部分：LT3042 LDO（3.3V@500mA）噪声低至0.8μVRMS
数字部分：TPS7A4700 LDO（1.8V@1A）PSRR达60dB@1MHz

特别在传感器模拟电源引脚附近布置了π型滤波器（10Ω+10μF+0.1μF），实测可将电源纹波控制在5mVpp以内。

3. FPGA逻辑实现

3.1 数据采集链路

LVDS数据接收采用Xilinx原语组合：

verilog复制ISERDESE2 #(
    .DATA_RATE("DDR"),
    .DATA_WIDTH(4),
    .INTERFACE_TYPE("NETWORKING")
) iserdes_inst (
    .Q1(q[0]), .Q2(q[1]), .Q3(q[2]), .Q4(q[3]),
    .CLK(pixel_clk), .CLKB(~pixel_clk),
    .D(data_p), .DDLY(1'b0),
    .RST(1'b0), .CE(1'b1)
);

关键约束配置：

tcl复制set_property PACKAGE_PIN F12 [get_ports {data_p[0]}]
set_property IOSTANDARD LVDS_25 [get_ports {data_p[0]}]
set_input_delay -clock pixel_clk -max 2.5 [get_ports {data_p[0]}]

经验之谈：必须手动例化IDELAYCTRL模块并提供200MHz参考时钟，否则ISERDESE2的延迟校准功能无法正常工作。这是Xilinx文档中容易忽略的关键点。

3.2 传感器配置接口

CMV2000通过SPI接口配置，我们实现了双模式驱动：

直接寄存器模式：用于初始化配置
自动序列模式：用于周期性调整曝光/增益

SPI时序关键参数：

SCLK频率：≤10MHz（CMV2000限制）
建立时间：CSn拉低后至少100ns才能发时钟
数据宽度：16bit（含1bit读写标志+15bit地址/数据）

典型配置序列：

c复制#define WRITE_REG(addr, val) (((addr) << 1) | 0x8000 | ((val) & 0x7FFF))

const uint16_t init_seq[] = {
    WRITE_REG(0x3100, 0x0000), // 关闭自动黑电平
    WRITE_REG(0x3A03, 0x0003), // ADC增益=3
    WRITE_REG(0x1204, 0x0004), // 14bit输出
    WRITE_REG(0x6003, 0x0003)  // LVDS相位调整
};

4. 图像处理流水线

4.1 非均匀性校正

采用两点校正法：

暗场校正：记录各像素在无光照时的偏移量
亮场校正：记录各像素对均匀光源的响应增益

FPGA实现架构：

verilog复制// 双口RAM存储校正系数
blk_mem_gen_0 #(
    .DATA_WIDTH(16),
    .ADDR_WIDTH(15)
) ram_gain (
    .addra(calib_addr),
    .dina(calib_data),
    .wea(calib_we),
    .clka(sys_clk),
    .addrb(pixel_addr),
    .doutb(calib_gain),
    .clkb(pixel_clk)
);

always @(posedge pixel_clk) begin
    pixel_corrected <= (pixel_raw * calib_gain) >> 8 + calib_offset;
end

4.2 帧触发同步

精确触发时序要求：

曝光开始信号（EXP_START）上升沿后500ns才能发帧触发
触发脉冲宽度≥1μs
帧间隔≥2行时间

AXI Timer配置示例：

c复制XTmrCtr_Initialize(&timer, XPAR_TMRCTR_0_DEVICE_ID);
XTmrCtr_SetOptions(&timer, 0, XTC_CAPTURE_MODE_OPTION);
XTmrCtr_SetResetValue(&timer, 0, 500000); // 500μs延迟
XTmrCtr_Start(&timer, 0);

5. 调试经验与问题排查

5.1 常见图像异常处理

现象	可能原因	解决方案
水平条纹	LVDS采样相位错误	调整0x6003寄存器第3位
随机噪点	电源噪声过大	检查退耦电容焊接
图像偏移	行同步信号丢失	检查HSYNC连接电阻
色阶断裂	ADC配置错误	验证0x3A03寄存器值

5.2 性能优化技巧

时序收敛：对pixel_clk相关路径设置false path

tcl复制set_false_path -from [get_clocks sys_clk] -to [get_clocks pixel_clk]

资源优化：使用SRL16E替代小容量FIFO

verilog复制SRLC32E #(
    .INIT(32'h00000000)
) delay_line (
    .Q(delayed_signal),
    .A(5'd16), // 16周期延迟
    .CE(1'b1),
    .CLK(clk),
    .D(original_signal)
);

功耗控制：动态关闭未使用的LVDS接收器

verilog复制always @(sensor_mode) begin
    case(sensor_mode)
        2'b00: lvds_enable <= 4'b0001;
        2'b01: lvds_enable <= 4'b0011;
        default: lvds_enable <= 4'b1111;
    endcase
end

6. 扩展应用案例

6.1 高速粒子追踪

通过触发同步实现μs级曝光控制：

使用光电开关检测粒子通过
AXI Timer生成1μs曝光脉冲
VDMA循环缓冲存储连续帧

关键参数：

分辨率：1024×1024@500fps
延迟：从触发到图像就绪<50μs
处理流水线：背景减除→二值化→质心计算

6.2 多相机同步

利用FPGA的GTX收发器实现：

主设备通过SMA输出同步时钟
从设备锁相环（PLL）锁定到主时钟
触发信号通过LVDS广播

同步精度实测：

帧开始偏差：<20ns
曝光时间偏差：<1μs
数据对齐误差：±1像素

这套硬件平台经过半年实际项目验证，在半导体检测、高速运动分析等场景表现稳定。特别在低照度环境下，得益于精心的噪声控制设计，其图像质量明显优于同类方案。所有代码和设计文件都配有详细注释，工程师可以快速理解实现细节并根据需求进行二次开发。
