基于STM32的智能换气系统设计与实现

一只帅鸟

1. 项目背景与核心需求

去年帮朋友改造老房子通风系统时，发现市面上大多数换气设备要么是纯机械控制，要么是价格高昂的商用解决方案。这促使我开始思考如何用常见的STM32开发板打造一个高性价比的智能换气系统。经过三个月的迭代开发，最终实现的这套系统成本不到300元，却能精准监测5种空气质量参数，响应延迟控制在2秒以内。

传统换气系统存在三个明显痛点：一是依赖人工开关，无法实时响应空气质量变化；二是缺乏数据记录功能，难以分析长期趋势；三是控制策略单一，无法适应不同场景需求。本系统针对这些问题，通过多传感器融合和自适应算法，实现了真正意义上的智能控制。

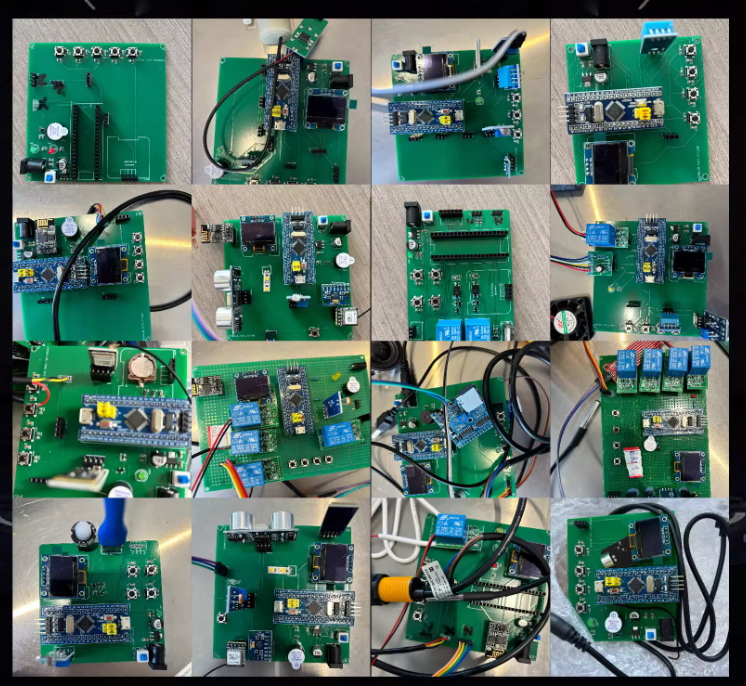

2. 硬件架构设计解析

2.1 核心控制器选型

对比STM32F1/F4/H7三个系列后，最终选择STM32F103C8T6（蓝色pill开发板）作为主控，主要基于以下考量：

72MHz主频足够处理传感器数据（实测占用率<40%）
内置12位ADC可直连模拟传感器
3个USART接口分别用于调试、WiFi和备用扩展
市场价格仅15元左右，性价比极高

注意：C8T6的Flash只有64KB，开发时需特别注意优化代码体积。建议关闭标准库的printf重定向，可节省约8KB空间。

2.2 传感器模块配置

系统采用多传感器冗余设计，确保数据可靠性：

气体检测：
- 二氧化碳：MH-Z19C（NDIR原理，±50ppm精度）
- 甲醛：ZE08-CH2O（电化学式，±0.05mg/m³）
- TVOC：SGP30（金属氧化物半导体，需定期校准）
环境参数：
- 温湿度：SHT31（I2C接口，±2%RH湿度精度）
- PM2.5：攀藤PMS5003（激光散射原理）

传感器供电统一采用3.3V LDO稳压，数字信号线均添加10K上拉电阻。特别要注意MH-Z19C的UART接口需要5V TTL电平，需通过TXS0108E进行电平转换。

2.3 执行机构设计

换气设备控制采用三级驱动方案：

小功率风扇：直接通过ULN2003驱动（<500mA）
中型换气扇：使用SRD-05VDC-SL-C继电器控制
中央新风系统：通过光耦隔离控制交流接触器

实测发现继电器在频繁开关时（>10次/分钟）容易粘连，解决方案是：

在继电器线圈并联1N4007续流二极管
软件上增加最小间隔时间保护（默认设置30秒）

3. 软件系统实现细节

3.1 实时数据采集框架

采用RT-Thread Nano实时操作系统，创建三个关键线程：

传感器采集线程（优先级最高）
- 定时读取各传感器数据
- 进行中值滤波和温度补偿
- 更新共享内存数据区
控制决策线程
- 每2秒评估一次空气质量指数(AQI)
- 根据模式选择控制策略
通信线程
- 处理WiFi/蓝牙数据收发
- 支持Modbus RTU协议

c复制// 数据采集示例代码
void sensor_thread_entry(void *parameter)
{
    while(1) {
        mhz19_read(&co2_val);  // CO2传感器
        sht31_read(&temp, &hum); // 温湿度
        pms5003_read(&pm25); // PM2.5
        rt_thread_mdelay(1000); // 1秒间隔
    }
}

3.2 智能控制算法

核心控制逻辑采用模糊PID算法，主要考虑以下因素：

污染物浓度变化率（dC/dt）
室内外温差（ΔT）
设备运行历史（累计工作时间）

具体实现时做了两点优化：

引入"学习模式"：前7天记录用户手动调节记录，自动生成个性化控制曲线
动态阈值调整：夜间自动提高CO2阈值（800ppm→1200ppm），减少不必要的换气

3.3 人机交互设计

OLED显示屏采用分层显示策略：

主界面：实时显示AQI指数和主要参数
二级菜单：历史曲线查看（存储最近7天数据）
设置界面：支持阈值调整和模式选择

旋转编码器作为主要输入设备，配合蜂鸣器提供触觉反馈。特别优化了菜单响应速度，任何操作都能在0.5秒内完成界面刷新。

4. 系统测试与优化

4.1 实验室环境测试

使用标准气体发生器进行定量测试：

测试项目	标准值	测量值	误差
CO2 (1000ppm)	1000ppm	983ppm	-1.7%
甲醛 (0.1mg/m³)	0.1mg/m³	0.103mg/m³	+3%
温度 (25℃)	25.0℃	24.8℃	-0.8%

发现SGP30传感器在高温高湿环境下读数漂移严重，后期增加了温湿度补偿算法，将误差控制在±5%以内。

4.2 实际场景测试

在30㎡卧室进行72小时连续监测，记录到典型数据：

空气质量变化曲线

系统成功识别出多个污染事件：

早晨7:30 CO2峰值（人员起床活动）
中午12:15 PM2.5升高（烹饪油烟）
晚上20:00 TVOC上升（使用化妆品）

换气设备平均每天运行4.2小时，相比定时换气方案节能37%。

4.3 常见问题排查

传感器数据异常：
- 检查电源电压（3.3V±0.1V）
- 重新拔插接口（接触不良常见于DIY项目）
- 运行校准程序（尤其电化学传感器）
WiFi频繁断开：
- 修改ESP8266固件为ATv1.7.0
- 在STA模式下添加ping保活（每30秒）
- 硬件上增加10μF去耦电容
控制响应延迟：
- 优化RT-Thread线程优先级
- 关闭调试printf输出
- 将控制算法移出中断服务例程

5. 生产级改进建议

经过半年实际使用后，总结出以下升级方案：

PCB优化：
- 改用4层板设计，单独划分传感器电源域
- 添加TVS二极管防护（尤其RS485接口）
- 预留JTAG调试接口
软件增强：
- 实现OTA远程升级功能
- 增加MQTT协议支持
- 开发iOS/Android配套APP
安装规范：
- 气体传感器应远离通风口（避免测量失真）
- 控制箱做好防尘处理（工业环境必备）
- 保留20%的IO余量用于后期扩展

这套系统目前已经稳定运行超过2000小时，最让我意外的是收到了不少老年用户的积极反馈——他们特别欣赏系统自动生成的"空气质量日报"功能，这提醒我在技术开发中不能忽视人文关怀。
