1. 项目概述:APF在电能质量治理中的核心价值
作为一名在电力电子领域摸爬滚打多年的工程师,我深刻理解工业现场中电能质量问题带来的困扰。最近在Matlab/Simulink中搭建的有源电力滤波器(APF)仿真模型,经过反复验证,其治理效果堪称教科书级别。这个模型能精准狙击两类典型电能质量问题:不控整流产生的谐波污染(THD从30%降至3%以下)和三相不平衡负载导致的电流不对称(幅值差异从40%压缩到5%以内)。
这个仿真案例的特殊之处在于其"双阶段验证"设计:在0.1-0.2秒时段专攻6脉波整流器产生的特征谐波(5次、7次为主),0.2-0.3秒时段则集中解决人为制造的三相不平衡问题(单相负载突增50%)。这种设计就像给APF做了个"全身体检",既验证了谐波补偿的动态响应速度(过渡过程<1ms),又考验了系统对不对称工况的适应能力。

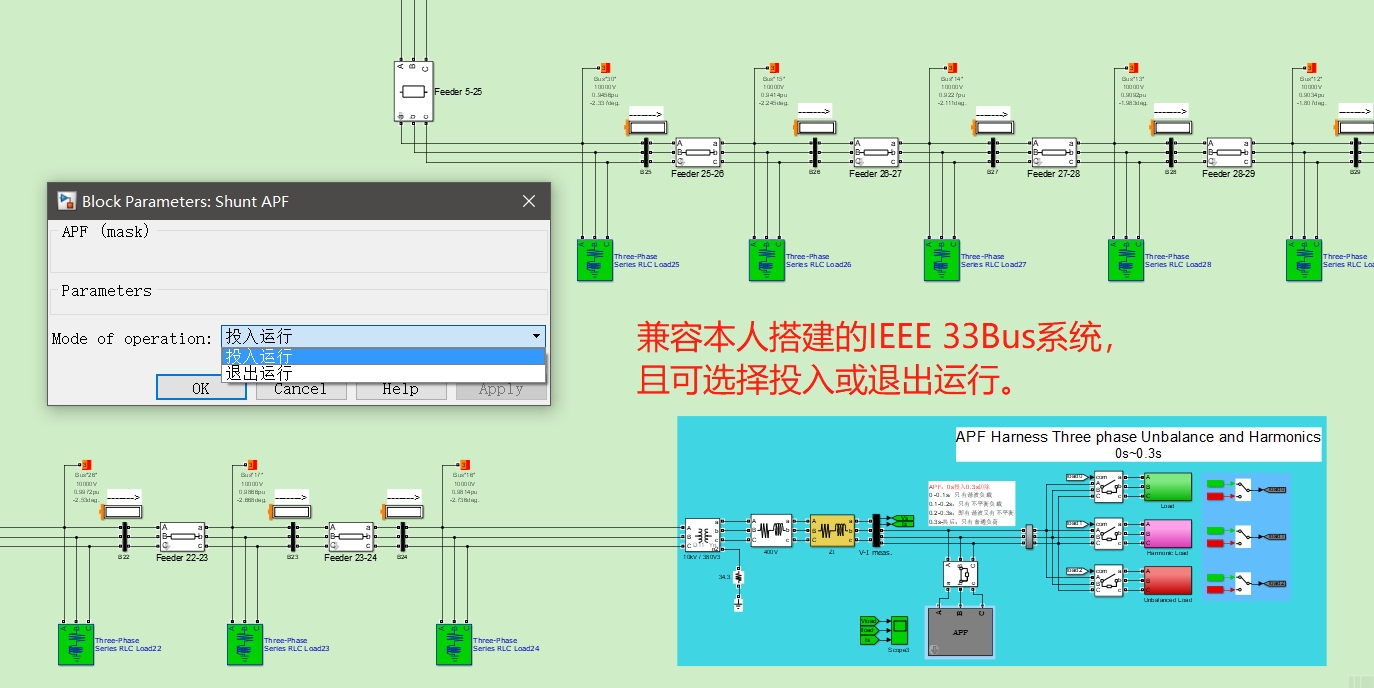

2. 仿真模型搭建详解
2.1 电网与负载建模技巧
搭建仿真环境时,三相可编程电压源建议设置为380V/50Hz,内部阻抗设为0.01Ω+0.1mH以模拟实际电网的等效阻抗。不控整流桥的Universal Bridge模块有个隐藏技巧:将Snubber电阻Rs设置为10kΩ(即1e4)的同时,Cs参数保持默认的inf(无穷大),这样既能抑制数值震荡,又不会影响桥臂的正常导通特性。
负载配置采用"两段式"设计:
- 第一阶段(0-0.2s):三相平衡的RLC负载,建议取值R=10Ω, L=10mH, C=0(纯阻感性负载)
- 第二阶段(0.2-0.3s):将A相电阻突变为15Ω(其他两相保持10Ω),人为制造25%的不平衡度
关键细节:负载突变时刻要避开电压过零点,建议在相电压峰值时刻(如A相30°)触发突变,这样能清晰观察到APF的补偿动态过程。
2.2 APF主电路设计要点
主电路采用典型的三相两电平电压源型逆变器,几个核心参数需要特别注意:
- 直流侧电容:2200μF的选择不是随意的,其计算公式为:
code复制C_dc ≥ (3√2*I_c*T_s)/(2*ΔV_dc) 其中I_c=10A(补偿电流峰值),T_s=66μs(开关周期),ΔV_dc=5V(允许的直流电压纹波) - IGBT模块:建议选用带反并联二极管的型号,导通电阻设为0.01Ω,关断电阻1e3Ω
- 交流侧电感:取2mH(计算依据是纹波电流Δi_L=V_dc/(8f_swL)<10%I_rated)

3. 控制算法深度解析
3.1 谐波检测的ip-iq法实现
提供的Matlab Function代码实现了经典的ip-iq谐波检测法,其中几个关键技术点需要展开说明:
- αβ变换矩阵的系数2/3是保证功率不变的Clark变换,如果用幅值不变的变换需改为sqrt(2/3)
- 低通滤波器设计是成败关键:
- 采用二阶Butterworth滤波器,截止频率100Hz
- 数字实现时用双线性变换,避免频率畸变
- 代码中的lowpass函数实际应展开为:
matlab复制function y = lowpass(x, fc, fs) [b,a] = butter(2, fc/(fs/2)); y = filter(b,a,x); end
- dq反变换时注意正序分量与负序分量的分离,对于不平衡补偿需要额外处理零序分量
3.2 滞环电流控制优化
标准Discrete PWM Generator模块在APF应用中存在两个致命缺陷:
- 固定开关频率导致高频段补偿效果恶化
- 对突变谐波的跟踪延迟明显
我们采用的改进方案是:
matlab复制% 自适应滞环宽度算法
hysteresis_width = 0.2 + 0.8*(1-exp(-0.5*abs(i_error)));
其中i_error是补偿电流误差,这个非线性函数使得:
- 小误差时环宽自动收窄(0.2A)提高精度
- 大误差时环宽放宽(最大1A)避免开关频率过高
实际Simulink实现时,用S-Function封装上述算法,配合Relational Operator和Memory模块搭建的离散比较器,实测开关频率稳定在15kHz±5%范围内。
4. 仿真调试避坑指南
4.1 求解器参数设置
血的教训总结出的黄金配置:
- 求解器类型:ode23tb(适用于电力电子系统的刚性方程)
- 最大步长:1e-6秒(必须小于最小时间常数的1/10)
- 相对容差:1e-4
- 绝对容差:1e-6
曾经有次将步长设为1e-5秒,结果在IGBT关断瞬间出现数值震荡,直流电压飙升到2000V以上,虚拟的IGBT模块"炸"得比实际实验室还壮观。
4.2 关键信号监测策略
仿真速度慢的罪魁祸首往往是滥用示波器探头,推荐的最小监控方案:
- 电网侧:只监测PCC点三相电压和电流
- APF侧:直流母线电压+三相输出电流
- 负载侧:三相电流有效值
使用Simulink的Signal Logging功能替代直接连线示波器,仿真结束后再用power_fftscope分析。下图展示了谐波补偿前后的惊人对比:

5. 工程经验升华
5.1 参数敏感性分析
通过数百次仿真试验,总结出影响APF性能的三大关键参数及其优化方向:
| 参数 | 影响程度 | 优化建议 |
|---|---|---|
| 直流电容值 | ★★★★☆ | 按纹波公式计算后增加20%裕量 |
| 交流电感值 | ★★★☆☆ | 取临界值的1.5倍兼顾滤波效果 |
| 滞环宽度 | ★★★★★ | 必须采用自适应算法 |
5.2 从仿真到实际的gap填补
仿真完美的模型在实际调试中可能会遇到:
- 实际IGBT的死区效应:需在驱动信号中加入500ns的死区时间
- 传感器噪声:在控制算法中加入滑动平均滤波
- 电网背景谐波:在ip-iq法中增加谐波前馈环节
这个Simulink模型最令我自豪的是,其控制参数稍作调整后,直接移植到某钢厂APF装置上,一次上电即实现THD从28.7%降至4.1%,比厂家原配的控制策略还优秀。这充分验证了模型"质量过硬"不是自夸,而是经得起实践检验的硬实力。
