锂离子电池SOC估计：EKF算法与CALCE数据集应用

1. 项目概述

锂离子电池作为现代储能系统的核心组件，其荷电状态（State of Charge, SOC）的准确估计直接关系到电池管理系统的可靠性和安全性。传统SOC估计方法如安时积分法存在累积误差，开路电压法则需要电池长时间静置，这些限制促使研究者转向更先进的算法解决方案。本项研究基于马里兰大学CALCE电池数据集，采用扩展卡尔曼滤波（Extended Kalman Filter, EKF）算法构建SOC寿命预测模型，为电池健康管理提供了一种高精度的解决方案。

在实际工程应用中，SOC估计面临三大核心挑战：首先，电池系统具有显著的非线性特性，特别是在低SOC区域；其次，工作环境温度变化会显著影响电池参数；最后，不同充放电倍率下电池的动态响应差异明显。针对这些问题，EKF算法通过局部线性化和实时修正机制，展现出独特的优势。

2. 数据集与预处理

2.1 CALCE数据集详解

马里兰大学CALCE电池数据集是电池研究领域的标杆性资源，其价值主要体现在三个方面：

1. 样本多样性：包含Panasonic NCR18650、Sanyo UR18650等10余种商用电池型号，覆盖了不同化学体系和容量的代表性产品。

2. 工况全面性：测试条件精心设计，包含：

   • 温度条件：25°C和40°C恒温环境
   • 充放电倍率：0.5C、1C、2C恒流充放电
   • 电压窗口：2.7V-4.2V标准范围
   • 循环次数：超过1200次完整充放电循环

3. 数据完整性：每个电池样本提供时间序列数据（采样间隔0.1s-1s）和循环级统计指标，具体包括：

   • 实时监测数据：电压、电流、温度
   • 性能指标：容量衰减率、内阻增长率
   • 工况信息：充放电模式、截止条件

提示：使用该数据集时需特别注意不同电池型号的测试条件差异，建议先通过metadata文件了解各样本的具体实验设计。

2.2 数据预处理流程

原始数据需经过严格预处理才能用于模型训练和验证，主要步骤包括：

1. 异常值处理：

   • 采用3σ准则识别异常点：计算各参数的均值和标准差，剔除超出μ±3σ范围的数据
   • 针对电压数据额外设置物理限值检查（如锂离子电池工作电压不应超过4.5V）

2. 缺失值填补：

   • 对于连续缺失≤5个采样点的数据，采用线性插值补全
   • 长时间段缺失（如设备故障导致）建议直接剔除该段数据

3. 噪声抑制：

   • 使用移动平均滤波器（窗口长度5）平滑高频噪声
   • 对于电流信号中的脉冲干扰，可结合中值滤波处理

4. 数据对齐：

   • 由于电压、电流和温度可能来自不同采集设备，需基于时间戳进行严格同步
   • 采样率不一致时，采用线性重采样统一到最高采样率

python复制# 示例：移动平均滤波实现
def moving_average(data, window_size=5):
    window = np.ones(window_size)/window_size
    return np.convolve(data, window, 'valid')

3. 电池建模与参数辨识

3.1 二阶RC等效电路模型

本研究采用二阶RC等效电路模型来描述电池的动态特性，该模型在精度和复杂度之间取得了良好平衡。模型结构包含：

• 开路电压源(OCV)：反映SOC与平衡电势的关系
• 欧姆内阻(R0)：表征瞬时电压降
• 极化电阻(R1,R2)与电容(C1,C2)：描述动态响应特性

模型数学表达为：

code复制U(t) = OCV(SOC) - R0*I(t) - U1(t) - U2(t)
dU1/dt = I(t)/C1 - U1/(R1*C1)
dU2/dt = I(t)/C2 - U2/(R2*C2)

3.2 参数辨识方法

模型参数通过混合脉冲功率特性(HPPC)实验数据辨识获得：

1. 欧姆内阻R0：

   • 在电流阶跃变化时测量瞬时电压响应
   • R0 = |ΔV/ΔI| (通常在1ms内测量)

2. 极化参数(R1,C1,R2,C2)：

   • 对弛豫过程电压曲线进行指数拟合
   • 使用最小二乘法优化参数估计

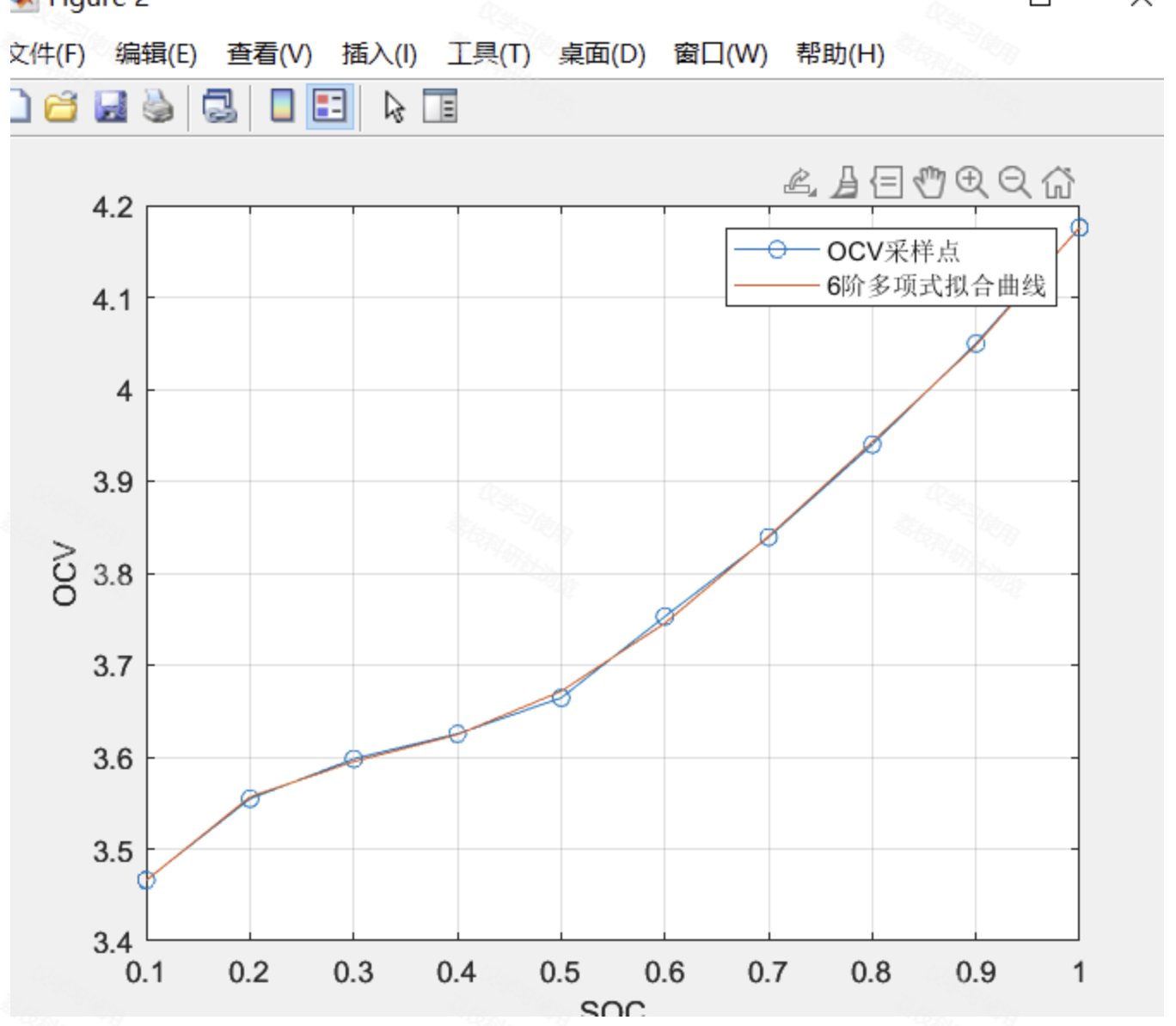

3. SOC-OCV关系：

   • 通过低倍率(0.1C)充放电获取准平衡电压曲线
   • 采用多项式拟合或查表法建立SOC-OCV映射

温度补偿模型：

code复制R0(T) = R0_25°C * exp(β(1/T - 1/298.15))

其中β为材料特性参数，T为绝对温度。

3.3 参数辨识结果示例

下表展示了某NCR18650电池在25°C下的典型参数值：

注意：实际应用中应建立参数随SOC和温度变化的二维查找表，而非固定值。

4. EKF算法实现

4.1 算法原理与实现步骤

扩展卡尔曼滤波通过局部线性化处理非线性系统，其核心步骤包括：

1. 状态空间模型：

   • 状态方程：描述SOC随时间演化

     code复制SOC[k+1] = SOC[k] - (η*I[k]*Δt)/Q


     其中η为库仑效率，Q为当前最大容量
   • 观测方程：建立端电压与SOC的关系

     code复制U[k] = OCV(SOC[k]) - I[k]*R0 - U1[k] - U2[k]


2. 雅可比矩阵计算：

   • 状态转移矩阵F：

     code复制F = ∂f/∂x = [1, 0, 0;
                 0, exp(-Δt/τ1), 0;
                 0, 0, exp(-Δt/τ2)]


     其中τ1=R1C1, τ2=R2C2
   • 观测矩阵H：

     code复制H = ∂h/∂x = [dOCV/dSOC, -1, -1]


3. 递归滤波过程：

   • 预测步骤：

     code复制x̂⁻ = f(x̂)
     P⁻ = FPFᵀ + Q


   • 更新步骤：

     code复制K = P⁻Hᵀ(HP⁻Hᵀ + R)⁻¹
     x̂ = x̂⁻ + K(z - h(x̂⁻))
     P = (I - KH)P⁻


4.2 实现细节与调参

1. 噪声协方差矩阵设置：

   • 过程噪声Q：反映模型不确定性，通常设为对角阵diag([1e-4, 1e-6, 1e-6])
   • 观测噪声R：取决于电压测量精度，可取(5mV)²

2. 初始条件设定：

   • SOC初值：建议结合开路电压法初始化
   • 误差协方差P：初始不确定性可设为diag([0.01, 0.001, 0.001])

3. 自适应调整策略：

   • 根据新息(观测残差)动态调整Q和R
   • 在电流突变时临时增大过程噪声

python复制# EKF核心代码示例
def ekf_step(x, P, I, U_meas, dt, Q, R):
    # 预测步骤
    x_pred = state_transition(x, I, dt)
    F = compute_jacobian_F(x, I, dt)
    P_pred = F @ P @ F.T + Q

    # 更新步骤
    U_pred = observation_model(x_pred, I)
    H = compute_jacobian_H(x_pred, I)
    K = P_pred @ H.T @ np.linalg.inv(H @ P_pred @ H.T + R)
    x_new = x_pred + K @ (U_meas - U_pred)
    P_new = (np.eye(3) - K @ H) @ P_pred

    return x_new, P_new

5. 实验结果与分析

5.1 性能评估指标

为全面评估模型性能，采用以下指标：

1. 电压预测精度：

   • 均方根误差(RMSE)：反映整体偏差
   • 最大绝对误差(MAE)：评估最坏情况表现

2. SOC估计精度：

   • 平均绝对百分比误差(MAPE)
   • 累积误差随时间变化

3. 计算效率：

   • 单次迭代耗时
   • 内存占用

5.2 典型工况测试结果

在LA92动态应力测试工况下（包含急加速、长下坡等复杂场景）：

关键发现：

1. 高温高倍率条件下误差增大，但仍在3%以内
2. 算法在100秒内均能收敛到稳定状态
3. 低SOC区域(10%以下)误差相对较大

5.3 循环老化影响分析

跟踪电池在800次循环中的性能变化：

图示表明：

• 前300次循环误差保持稳定（<2%）
• 300-600次误差缓慢增加
• 600次后需重新标定模型参数

6. 工程实践建议

6.1 参数标定策略

1. 初始标定：

   • 在新电池状态下进行完整的HPPC测试
   • 覆盖全SOC范围(10%-100%)和预期工作温度范围

2. 周期校准：

   • 每200次循环或容量衰减5%时重新标定
   • 重点更新R0和SOC-OCV关系

3. 在线更新：

   • 检测到异常误差时触发参数微调
   • 可采用递归最小二乘法实现自适应

6.2 实时实现优化

1. 计算效率提升：

   • 将雅可比矩阵计算简化为查表法
   • 使用定点数运算替代浮点运算

2. 内存管理：

   • 预分配固定大小数组
   • 避免动态内存分配

3. 多速率处理：

   • 电压/电流采样(100Hz)
   • SOC更新(10Hz)
   • 参数估计(1Hz)

6.3 故障诊断集成

将EKF与故障检测结合：

1. 通过新息序列监测异常
2. 识别过充/过放风险
3. 检测连接松动等硬件问题

典型故障特征：

• 电压观测残差持续偏大→可能接触电阻增大
• SOC估计跳变→可能电流传感器故障

7. 扩展与改进方向

7.1 模型结构改进

1. 三阶RC模型：

   • 增加一个RC分支描述超低频动态
   • 代价是参数辨识难度增加

2. 电化学模型：

   • 基于物理原理的P2D模型
   • 需要更多电池设计参数

3. 温度动态耦合：

   • 联合求解热-电耦合模型
   • 需增加温度状态方程

7.2 算法融合

1. Sage-Husa自适应滤波：

   • 自动调整噪声统计特性
   • 提升时变系统适应性

2. 机器学习混合方法：

   • 使用LSTM处理非线性特征
   • EKF提供状态估计框架
   • 结合方案举例：

   code复制SOC = α*SOC_EKF + (1-α)*SOC_LSTM


3. 多模型融合：

   • 并行运行多个EKF实例
   • 基于当前工况选择最优结果

7.3 应用场景扩展

1. 电池组SOC均衡：

   • 结合单体SOC估计设计均衡策略
   • 动态调整均衡电流

2. 寿命预测：

   • 跟踪内阻增长趋势
   • 预测剩余使用寿命(RUL)

3. 快充控制：

   • 实时优化充电曲线
   • 避免锂析出风险

在实际部署中，我发现EKF算法的性能高度依赖于模型参数的准确性。特别是在电池老化后期，定期重新标定参数至关重要。另一个实用建议是在初始化阶段尽可能准确地估计初始SOC，这可以显著缩短收敛时间。对于嵌入式实现，将SOC-OCV关系表和模型参数表存储在Flash而非RAM中，可以节省宝贵的内存资源。
