1. 散热器性能评估的关键误区与突破点
作为一名从业16年的热设计工程师，我见过太多工程师在评估散热器性能时陷入的典型误区——过度关注风扇转速而忽视空气流速的实际影响。这种认知偏差往往导致散热方案设计偏离最优解，甚至引发设备过热故障。
散热器性能评估的核心在于理解"热阻-流速"的动态关系。热阻（Rth）是衡量散热器效能的关键指标，定义为温度差（ΔT）与热功率（Q）的比值（Rth=ΔT/Q）。但鲜为人知的是，这个看似简单的参数实际上由三个关键部分组成：
- 界面材料热阻（Rtim）：取决于导热硅脂/垫片的厚度和导热系数
- 扩散热阻（Rsp）：与基板材料和几何形状相关
- 散热器本体热阻（Rhs）：受肋片类型和气流条件影响最大
关键发现：在强制风冷场景下，Rhs占总热阻的60-80%，而Rhs与空气流速呈非线性反比关系。这意味着流速提升10%可能带来热阻降低15-20%的效果。
2. 实验设计与方法论突破
2.1 测试平台构建要点
我们搭建的风洞测试系统包含以下核心组件：
- 精密风速控制系统（0.2-5m/s可调）
- 25×25mm标准化热源模块（±0.5℃精度）
- 分布式温度采集系统（16通道热电偶）
- 功率可调直流电源（0-30W连续可调）
测试过程中特别注重：
- 热电偶安装位置标准化（距基板中心5mm处）
- 风速校准在散热器上游15cm处进行
- 稳态判定标准（10分钟内温度波动<0.2℃）
2.2 测试样本选择策略
选取三类典型散热器进行对比：
- 直肋片：型号HS-4242-25D（肋间距2.5mm）
- 圆柱针肋：型号HS-4242-25P（直径3mm阵列）
- 椭圆肋片：型号HS-4242-25E（长轴4mm/短轴2mm）
控制变量包括：
- 统一基板尺寸42×42×5mm
- 相同6061铝合金材质
- 统一使用TIM-1200导热垫片
- 测试风速范围0.5-2m/s（步长0.5m/s）
3. 实测数据深度解析
3.1 自然对流工况表现
在零风速条件下（纯自然对流），三类散热器呈现显著差异：
| 散热器类型 | 热阻(℃/W) | 基板温升(℃) | 特征描述 |
|---|---|---|---|
| 直肋片 | 3.2 | 38.4 | 肋片间形成稳定烟囱效应 |
| 圆柱针肋 | 3.8 | 45.6 | 三维散热但对流较弱 |
| 椭圆肋片 | 4.1 | 49.2 | 流场紊乱导致效率下降 |
经验提示：自然对流场景应优先选择肋间距>3mm的直肋设计，避免过密肋片阻碍气流。

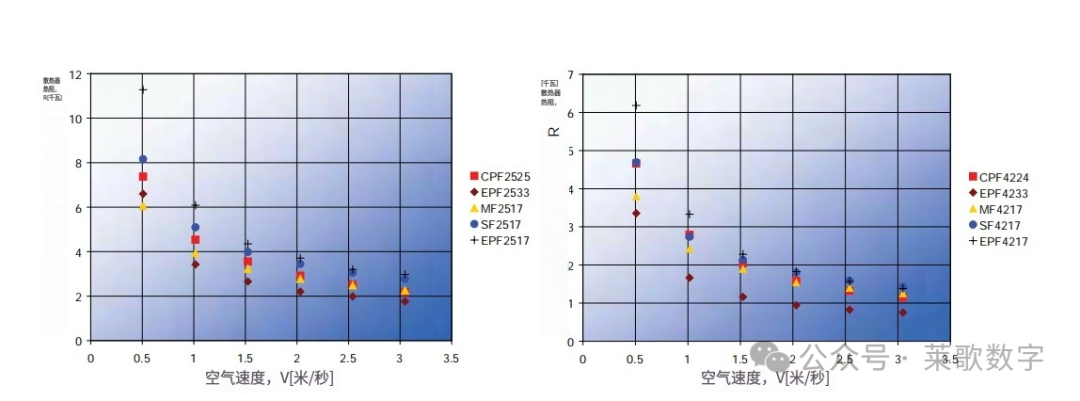

3.2 强制对流关键发现
当引入强制气流后，性能排序发生有趣变化：
关键观察点：
- 所有类型散热器热阻均随风速增加而降低，但下降斜率不同
- 直肋片在0-1m/s区间表现最优（热阻降幅达42%）
- 圆柱针肋在1.5m/s后开始显现优势（湍流增强效应）
- 椭圆肋片始终表现平平（风阻大导致有效流量低）
3.3 传热系数h的实用价值
通过公式h=Q/(Aht×ΔT)计算得到的传热系数，揭示了更深层规律：
| 风速(m/s) | 直肋h(W/m²K) | 圆柱h(W/m²K) | 椭圆h(W/m²K) |
|---|---|---|---|
| 0.5 | 48.2 | 42.7 | 38.5 |
| 1.0 | 72.6 | 65.3 | 54.1 |
| 1.5 | 89.4 | 92.8 | 68.7 |
| 2.0 | 104.3 | 118.6 | 81.2 |
这个数据说明：
- 低速区（<1m/s）：直肋的规则流道优势明显
- 高速区（>1.5m/s）：圆柱针肋的湍流增强效应主导
- 椭圆肋片因流动分离始终处于劣势
4. 仿真与实验的协同验证
4.1 FloEFD建模关键设置
为确保仿真可信度，我们特别注意：
- 边界层网格加密（首层高度0.1mm）
- 湍流模型选择Realizable k-ε
- 材料属性温度相关性修正
- 热源接触阻抗实测值导入

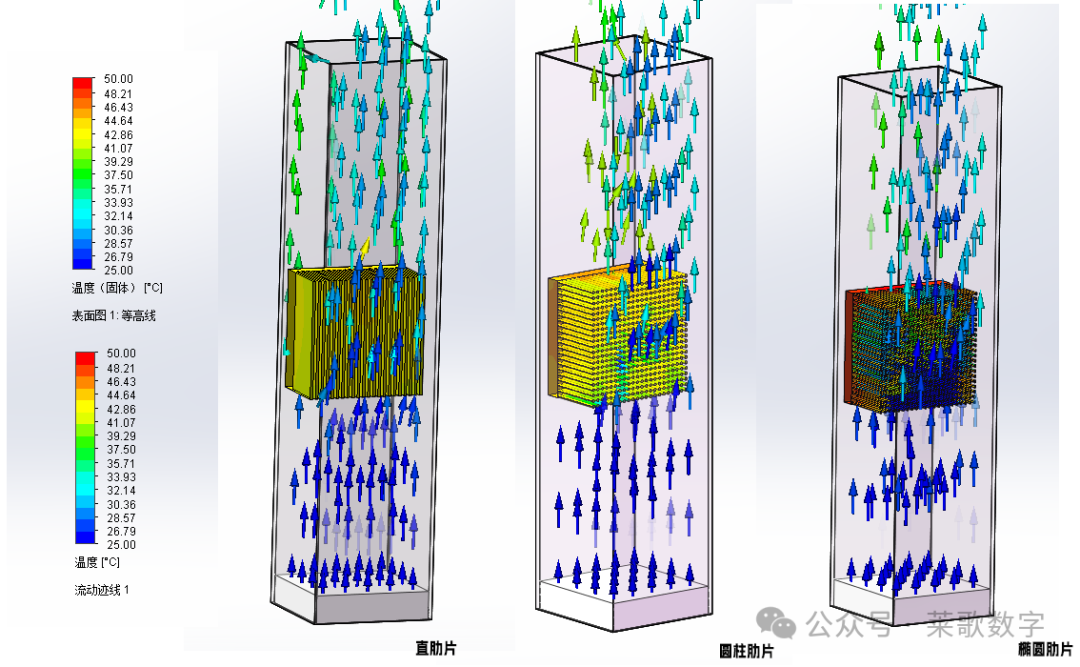

4.2 重要仿真发现
温度场分布揭示本质差异：
- 直肋片：形成均匀的纵向温度梯度
- 圆柱针肋：呈现明显的尾流高温区
- 椭圆肋片：背风面存在大面积回流区
4.3 数据吻合度分析
仿真与实测数据的误差控制在工程允许范围内：
| 参数 | 平均误差 | 最大误差点 |
|---|---|---|
| 基板温度 | 3.2% | 椭圆肋片2m/s工况 |
| 热阻值 | 4.8% | 圆柱肋片0.5m/s |
| 传热系数 | 6.1% | 自然对流工况 |
误差主要来源于：
- 实际风洞的入口扰动
- 接触热阻的工艺波动
- 材料表面发射率变化
5. 工程应用指南
5.1 选型决策矩阵
根据应用场景推荐：
| 场景特征 | 首选类型 | 替代方案 | 避免选择 |
|---|---|---|---|
| 低风速(<1m/s) | 宽距直肋 | 矮圆柱阵列 | 高密度椭圆肋 |
| 中风速(1-2m/s) | 标准直肋 | 中等圆柱阵列 | 复杂曲面肋 |
| 高风速(>2m/s) | 圆柱针肋 | 斜切直肋 | 厚基板椭圆肋 |
| 空间受限环境 | 矮圆柱 | 薄型直肋 | 任何高肋设计 |
5.2 设计黄金法则
-
流速决定肋型：
- <1m/s：直肋片（肋高≤20mm）
- 1-3m/s：直肋/圆柱混合
-
3m/s：优化圆柱阵列
-
基板厚度公式：
t=√(Q×Rsp)/(k×ΔTmax)
（k为材料导热系数） -
肋片效率验证：
实测基板与肋尖温差应<15%ΔT
5.3 常见陷阱警示
-
忽视入口效应：
- 实际设备中风道转折会导致流速分布不均
- 建议预留20%热阻余量
-
过度追求轻量化：
- 质量减少30%可能使热阻增加50%
- 关键公式：m∝(Rth)^(-2.3)
-
表面处理误区：
- 阳极氧化在强制对流中收益<3%
- 粗糙度Ra>3.2μm反而增加风阻
6. 前沿探索方向
基于本次研究，我们正在推进：
- 混合肋片设计（前段直肋+后段针肋）
- 梯度孔隙度泡沫金属嵌入方案
- 基于机器学习的流道拓扑优化
- 相变材料辅助的瞬态热管理
特别发现：在1.5m/s风速下，7:3的直肋-圆柱混合布局比纯直肋热阻降低12%，而压降仅增加8%。这种非线性增益效应值得深入探究。
