1. 蜂鸣器类型与工作原理解析
作为一名嵌入式开发工程师,调试外设是基本功。记得我第一次接触全志T527开发板时,蜂鸣器调试就给我上了生动的一课。蜂鸣器作为嵌入式系统中最基础的人机交互设备,看似简单却暗藏玄机。
1.1 有源蜂鸣器特性分析
有源蜂鸣器(Active Buzzer)内部集成振荡电路,这种设计让它的控制变得异常简单。在实际项目中,我常用它来做系统状态提示音。它的工作特性包括:
- 驱动电压范围:通常3.3V-5V均可工作,但需要注意不同型号的额定电流(常见20mA左右)
- 响应时间:上电后约2-5ms即可稳定发声
- 频率固定性:出厂时内部振荡电路就确定了发声频率(常见2kHz或4kHz)
提示:有源蜂鸣器长时间通电可能导致线圈过热,建议采用脉冲方式驱动而非持续高电平
1.2 无源蜂鸣器驱动原理
无源蜂鸣器(Passive Buzzer)则需要外部提供PWM信号才能工作。我在智能家居项目中常用它播放简单旋律。其核心参数包括:
- 谐振频率:每个无源蜂鸣器都有最佳谐振点(可通过规格书获取)
- 阻抗特性:典型阻抗8Ω或16Ω,需要匹配驱动电路
- 频率响应范围:普通型号约500Hz-4kHz,高品质型号可达20kHz
c复制// 典型无源蜂鸣器驱动代码示例
void buzzer_tone(uint32_t freq, uint32_t duration) {
pwm_set_freq(freq); // 设置PWM频率
pwm_set_duty(50); // 50%占空比
delay_ms(duration); // 持续时长
pwm_stop(); // 停止输出
}
2. 硬件电路设计与分析
2.1 T527开发板蜂鸣器电路

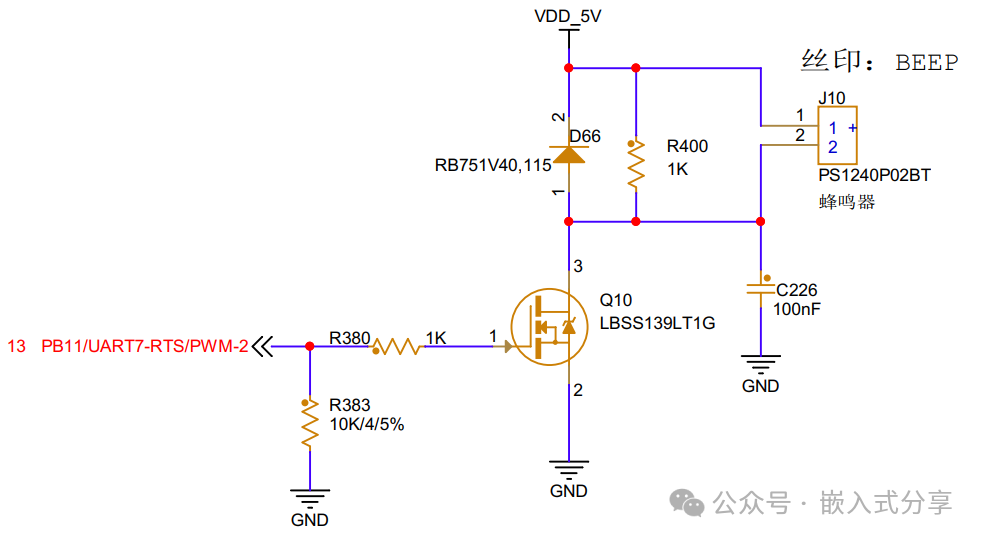

在全志T527开发板上,蜂鸣器采用N-MOS管驱动设计,这种电路有几个关键点需要注意:
-
MOS管选型:
- Vgs(th)应低于CPU的GPIO输出电压(通常3.3V)
- 导通电阻Rds(on)要足够小(建议<1Ω)
- 最大漏极电流Id需大于蜂鸣器工作电流
-
保护电路:
- 在蜂鸣器两端并联反向二极管(续流作用)
- 靠近MOS管栅极放置10kΩ下拉电阻
- 必要时在栅极串联100Ω电阻抑制振铃

2.2 实际调试中的硬件问题
我在首次调试时遇到了几个典型问题:
-
蜂鸣器音量不足:
- 检查MOS管是否完全导通(测量Vds电压)
- 确认电源电压是否达到蜂鸣器额定值
- 测试蜂鸣器阻抗是否正常(约16Ω)
-
异常啸叫:
- 在电源端增加100μF电解电容
- 尝试在蜂鸣器两端并联0.1μF陶瓷电容
- 检查PCB布局是否导致信号串扰
3. 软件配置与驱动开发
3.1 全志平台PWM子系统解析
全志T527的PWM控制器具有以下特性:
- 4组独立PWM通道(PWM0-PWM3)
- 每组通道有2路输出(如PWM0_0/PWM0_1)
- 可配置周期分辨率:1ns
- 支持极性反转和死区控制
dts复制// 正确的设备树配置示例
pwm: pwm@300a000 {
compatible = "allwinner,sun8i-pwm";
reg = <0x0300a000 0x400>;
clocks = <&osc24M>;
#pwm-cells = <3>;
status = "okay";
};
buzzer {
compatible = "pwm-beeper";
pwms = <&pwm 0 2 0>; // PWM0_2通道
pinctrl-names = "default";
pinctrl-0 = <&pwm0_2_pin>;
};
3.2 常见配置错误排查
在调试过程中遇到的典型错误及解决方案:
-
引脚复用冲突:
bash复制# 查看引脚复用状态 cat /sys/kernel/debug/pinctrl/pinctrl-handles -
PWM通道不可用:
- 确认芯片手册中该引脚是否支持PWM功能
- 检查设备树中pwm-cells配置是否正确
- 验证时钟源是否使能
-
权限问题:
bash复制# 确保用户有访问PWM设备的权限 chmod 666 /sys/class/pwm/pwmchip0/export
4. 系统集成与功能验证
4.1 完整的测试流程
-
硬件自检:
bash复制# 测量蜂鸣器两端电压 # 正常应有约VCC-0.2V(考虑MOS管压降) -
驱动加载检查:
bash复制dmesg | grep pwm ls /sys/class/pwm/ -
功能测试脚本:
bash复制#!/bin/bash echo 2 > /sys/class/pwm/pwmchip0/export echo 1000000 > /sys/class/pwm/pwmchip0/pwm2/period echo 500000 > /sys/class/pwm/pwmchip0/pwm2/duty_cycle echo normal > /sys/class/pwm/pwmchip0/pwm2/polarity echo 1 > /sys/class/pwm/pwmchip0/pwm2/enable sleep 1 echo 0 > /sys/class/pwm/pwmchip0/pwm2/enable
4.2 性能优化技巧
-
降低功耗:
- 使用PWM模式而非持续高电平
- 适当降低驱动电压(在允许范围内)
- 增加静音时段占比
-
提升音质:
c复制// 使用软PWM实现更精细的控制 void pwm_soft(uint32_t freq, uint8_t duty) { uint32_t period = 1000000 / freq; // us uint32_t high_time = period * duty / 100; while(1) { gpio_set(HIGH); delay_us(high_time); gpio_set(LOW); delay_us(period - high_time); } }
5. 经验总结与进阶建议
5.1 调试心得记录
-
示波器是关键工具:
- 测量PWM波形是否正常
- 观察上升/下降沿是否陡峭
- 检查有无振铃或过冲
-
逻辑分析仪的使用:
- 捕获长时间工作时的信号稳定性
- 分析占空比精度
- 验证频率准确性
-
热成像辅助调试:
- 发现异常发热点(MOS管/蜂鸣器)
- 评估长时间工作温升
5.2 进阶开发方向
-
多音调报警系统:
c复制const uint16_t notes[] = {262, 294, 330, 349, 392, 440, 494}; // C4到B4 void play_melody() { for(int i=0; i<7; i++) { pwm_set_freq(notes[i]); delay_ms(200); } } -
与RTOS集成:
- 创建独立的蜂鸣器任务
- 通过消息队列控制发声模式
- 实现优先级管理
-
低功耗优化:
- 动态调整驱动电流
- 智能唤醒机制
- 硬件休眠模式配合
在实际项目中,我发现将蜂鸣器调试经验文档化非常重要。建议建立自己的外设调试知识库,记录每个关键参数和异常现象。当我在后续项目中遇到类似问题时,这些笔记总能节省大量排查时间。
