1. 车载以太网设备线束连接全解析
作为一名在汽车电子测试领域摸爬滚打多年的工程师，我经常遇到新手同事面对车载以太网测试设备时手足无措的场景。特别是VN系列这类专业设备，接口类型多样，线束连接不当轻则导致数据采集失败，重则可能损坏设备。今天我就结合实战经验，系统梳理车载以太网设备的连接要点。
目前主流车载以太网测试设备主要配备两种物理接口：D-SUB9和IX工业接口。这两种接口看似简单，但引脚定义和连接方式大有讲究。更复杂的是，当涉及DoIP诊断通信时，还需要同步处理I/O接口的激活信号。下面我将从接口识别、线序规范到实操步骤，带你彻底掌握这门"接线艺术"。
2. 接口类型与引脚定义详解
2.1 D-SUB9接口标准解析

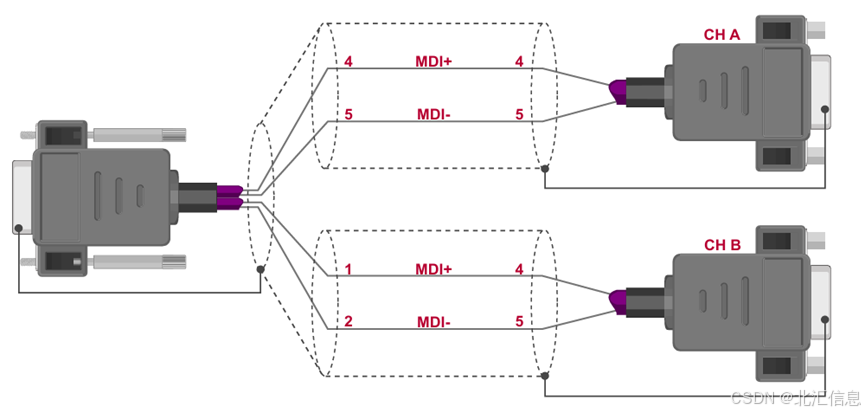

D-SUB9接口是车载测试设备中最传统的接口形式，这个看似普通的9针接口其实暗藏玄机。先看实物图示：
关键引脚定义如下表：
| 引脚号 | 功能定义 | 电压范围 | 连接注意事项 |
|---|---|---|---|
| 1 | ETH_TX+ | 2.5-3.3V | 需匹配100Ω差分阻抗 |
| 2 | ETH_TX- | 2.5-3.3V | 与TX+保持等长布线 |
| 3 | ETH_RX+ | 2.5-3.3V | 接收端需做终端匹配 |
| 6 | ETH_RX- | 2.5-3.3V | 与RX+组成差分对 |
| 9 | 屏蔽地 | - | 必须单点接地，避免地环路干扰 |
重要提示：D-SUB9接口的4、5、7、8引脚在不同厂商设备中可能有特殊定义，使用前务必查阅具体设备的接口手册。我曾遇到过因忽略这点导致CAN信号误触发的问题。
2.2 IX工业接口特点剖析

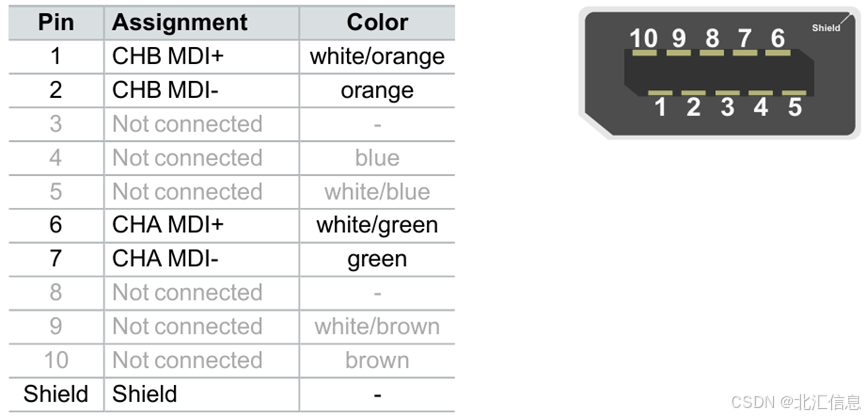

IX工业接口是近年兴起的新型连接方案，其优势在于更高的防护等级和更可靠的连接性能。实物参考：
这类接口通常采用M12圆形连接器，需要注意：
- 编码类型：A编码（用于信号传输）和D编码（用于以太网）不可混用
- 接线方式：推荐使用预制的IX-to-RJ45转接线，自制线束时要注意：
- 双绞线节距控制在12-14mm
- 屏蔽层覆盖率需≥85%
- 弯曲半径不小于5倍线径
2.3 工业以太网特殊考量

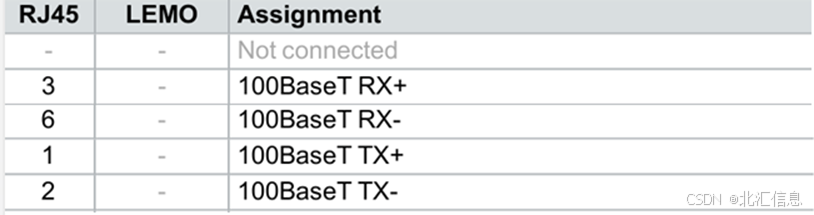

工业环境下的以太网连接有其特殊要求，如图所示：
主要差异点：
- 防护等级：通常要求IP67以上
- 电磁兼容：需满足EN 61000-4-3 Level 4标准
- 机械强度：线缆抗拉强度≥50N
3. DoIP诊断连接关键技术
3.1 激活信号传输机制
当使用RJ45接口进行DoIP通信时，很多人会忽略I/O接口的同步接入需求。这是因为：
- 诊断协议要求：ISO 13400规定需要硬件激活信号
- 工作流程：
- 测试设备通过I/O发出12V脉冲
- ECU检测到脉冲后切换至诊断模式
- 以太网通道建立DoIP会话
3.2 典型接线方案
以VN1640A为例，正确连接方式应为：
- 以太网通道：
- 设备RJ45 ↔ 交换机 ↔ ECU以太网端口
- 激活通道：
- 设备I/O口Pin16 ↔ ECU唤醒线
- 设备地线Pin9 ↔ ECU地
血泪教训：曾有一次因忘记接激活线，团队花了3天排查为什么通信无法建立。切记：DoIP必须"双线作战"！
4. 实操步骤与避坑指南
4.1 标准连接流程
-
接口识别阶段：
- 确认设备接口类型（查看型号标签或手册）
- 准备对应的线缆和转接头
-
物理连接阶段：
bash复制# 正确连接顺序： 1. 先连接地线（防静电损坏） 2. 再连接信号线 3. 最后接通电源 -
参数配置阶段：
- 设置正确的IP地址段（通常172.16.0.0/24）
- 配置匹配的波特率（100Mbps全双工）
- 启用DoIP协议栈
4.2 常见故障排查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 链路指示灯不亮 | 线序错误/接口损坏 | 用测线仪检查1-3、2-6连通性 |
| 能Ping通但无法通信 | 防火墙阻拦/协议不匹配 | 关闭防火墙，确认协议版本 |
| 通信时断时续 | 屏蔽层接触不良 | 检查接头处屏蔽层压接质量 |
| DoIP激活失败 | 唤醒信号幅值不足 | 测量I/O口输出电压（应≥10V） |
5. 进阶技巧与设备维护
5.1 线束自制要点
当需要自制转接线时，要注意：
- 选用AWG24-26规格的双绞线
- 焊接温度控制在350±20℃
- 使用镀金接头抗氧化
- 完成后用网络分析仪检查：
- 插入损耗＜3dB/100m
- 回波损耗＞20dB
5.2 设备维护建议
长期稳定使用的秘诀：
- 每月检查：
- 接口氧化情况
- 线缆弯曲处是否破损
- 每季度检测：
- 用FLUKE测试线缆衰减
- 用静电枪测试屏蔽效果
- 年度保养：
- 更换所有接口密封圈
- 重新压接关键连接点
记得那次在吐鲁番做高温测试，由于提前更换了耐高温线材，我们成为全场唯一没出现连接故障的团队。好的连接习惯，往往能在关键时刻救你一命。
6. 不同场景下的连接方案选型
6.1 实验室环境
推荐配置：
- 接口类型：标准RJ45
- 线缆选择：Cat6非屏蔽双绞线
- 拓扑结构：星型拓扑通过交换机连接
- 特殊要求：配置网络延时＜2ms
6.2 产线测试环境
必备要素：
- 连接器：M12-X编码工业接头
- 防护等级：IP67级防水防尘
- 机械特性：带锁紧机构防脱落
- 线缆特性：耐油污TPU外被
6.3 车载实况测试
关键考虑：
- 抗干扰措施：
- 双层屏蔽（铝箔+编织网）
- 磁环滤波（建议在两端各加一个）
- 机械固定：
- 每隔30cm用扎带固定
- 过孔处使用橡胶护套
- 环境适应：
- 工作温度-40℃~85℃
- 耐振动等级≥10G
7. 测试验证方法论
7.1 基础连通性测试
三步验证法：
-
物理层：
bash复制
ping 172.16.0.100 -t观察丢包率应＜0.1%
-
协议层：
bash复制
wireshark抓包过滤doip确认能看到车辆声明消息
-
应用层：
发送UDS诊断请求（如0x22 F1 90）
验证能否收到肯定响应
7.2 压力测试方案
构建极限测试场景：
- 温度循环：-40℃~85℃各保持2小时
- 振动测试：20-2000Hz随机振动3轴各1小时
- 通信负载：同时注入100Mbps背景流量
- 持续时长：连续运行72小时
达标标准：
- 误码率＜1E-6
- 通信中断次数≤3次
- 恢复时间＜100ms
8. 工具选型与使用技巧
8.1 必备工具清单
-
基础工具：
- 剥线钳（推荐Jokari 210系列）
- 压线钳（必须带六角模具）
- 网络测线仪（Fluke MicroScanner2）
-
进阶设备：
- 时域反射仪（TDR）
- 网络分析仪（Keysight ENA系列）
- 协议分析仪（Vector VN5600）
8.2 线缆测试黄金法则
我总结的"三看"原则：
- 看阻抗：
- 单端阻抗50Ω±10%
- 差分阻抗100Ω±15%
- 看衰减：
- 100MHz时＜24dB/100m
- 看串扰：
- NEXT＞45dB
- FEXT＞40dB
8.3 连接器处理秘诀
经过数百次接头处理的实战经验：
- 剥线长度：
- 外皮剥离15mm
- 屏蔽层剥离8mm
- 芯线剥离5mm
- 上锡技巧：
- 先上助焊剂
- 烙铁接触时间＜3秒
- 焊点呈光滑圆锥形
- 组装顺序：
- 先装尾部护套
- 再压接端子
- 最后锁紧外壳
记得准备防静电手环，我曾因静电击穿损失过一块价值上万的接口板。这些细节决定成败。
