STM32 Bootloader实现与中断向量表重定向详解

狸花实验室

1. STM32 Bootloader基础原理与实现

在嵌入式系统开发中，Bootloader是一个至关重要的组件，它负责在系统上电后初始化硬件并加载主应用程序。对于STM32这类MCU而言，Bootloader的实现涉及地址空间管理、中断向量表重定向和跳转机制等核心概念。

1.1 Bootloader的核心作用

Bootloader本质上是一段存储在MCU Flash起始位置的小程序，主要承担三个关键职责：

  1. 硬件初始化：在跳转到主程序前完成必要的外设配置
  2. 程序验证与更新：支持通过串口、USB或OTA等方式更新应用程序
  3. 安全跳转：确保应用程序存储在正确位置并安全跳转

在STM32的Flash地址空间中，默认从0x08000000开始执行。当我们需要实现Bootloader功能时，通常会将Flash分为两个区域：

  • 0x08000000-0x08003FFF：Bootloader区（16KB）
  • 0x08004000-0x080FFFFF：应用程序区（剩余空间）

1.2 中断向量表重定向原理

STM32的中断处理依赖于中断向量表，这个表默认位于Flash起始位置（0x08000000）。当应用程序存储在偏移地址时，必须重新配置向量表偏移寄存器(VTOR)，否则所有中断都将无法正常工作。

c复制SCB->VTOR = 0x08004000;  // 在应用程序中设置新的向量表位置

这个操作必须在应用程序初始化阶段尽早执行，最好放在main()函数的第一行。

2. Bootloader跳转实现详解

2.1 跳转前的安全检查

在从Bootloader跳转到应用程序前，必须进行严格的地址验证，防止跳转到无效内存区域导致硬件错误。核心检查逻辑包括：

c复制#define APP_START_ADDR    0x08004000
#define FLASH_BASE_ADDR   0x08000000
#define RAM_BASE_ADDR     0x20000000
#define RAM_SIZE          0x5000

uint32_t App_StackAddr = *(uint32_t *)APP_START_ADDR;
if ((App_StackAddr > RAM_BASE_ADDR) && (App_StackAddr < (RAM_BASE_ADDR + RAM_SIZE)))
{
    // 验证通过，执行跳转
}

这里检查的是应用程序堆栈指针的初始值（存储在APP_START_ADDR处）是否落在有效的RAM范围内。

2.2 关键跳转步骤解析

完整的跳转过程需要遵循以下步骤：

  1. 关闭全局中断：防止在跳转过程中被中断打断

    c复制__disable_irq();

  2. 停用SysTick定时器：避免定时器中断影响新程序

    c复制SysTick->CTRL = 0;
SysTick->LOAD = 0;
SysTick->VAL = 0;

  3. 重置主堆栈指针(MSP)：使用应用程序定义的初始堆栈值

    c复制__set_MSP(App_StackAddr);

  4. 获取复位处理函数地址：应用程序的复位地址存储在APP_START_ADDR+4

    c复制void (*App_ResetHandle)(void) = (void (*)(void))(*(uint32_t *)(APP_START_ADDR + 4));

  5. 执行跳转：通过函数指针调用应用程序入口

    c复制App_ResetHandle();

注意：跳转后Bootloader中的所有变量和状态都会丢失，如果需要在应用程序中保留某些信息，必须通过特定的内存区域或备份寄存器来传递。

3. 工程配置与烧录要点

3.1 Bootloader工程配置

在Keil MDK或STM32CubeIDE中，Bootloader工程需要特殊配置：

  1. 修改链接脚本：确保代码从0x08000000开始

    ld复制MEMORY
{
    FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 16K
    RAM (xrw)  : ORIGIN = 0x20000000, LENGTH = 20K
}

  2. 设置编译输出：生成.bin或.hex文件用于烧录

    bash复制arm-none-eabi-objcopy -O binary bootloader.elf bootloader.bin

3.2 应用程序工程配置

应用程序需要匹配Bootloader的地址设置：

  1. 修改链接脚本：设置正确的Flash起始地址

    ld复制MEMORY
{
    FLASH (rx) : ORIGIN = 0x08004000, LENGTH = 240K
    RAM (xrw)  : ORIGIN = 0x20000000, LENGTH = 20K
}

  2. 设置中断向量表偏移：在system_stm32f4xx.c中修改

    c复制#define VECT_TAB_OFFSET  0x4000

  3. 初始化代码中添加VTOR设置：

    c复制SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET;

3.3 烧录工具配置

使用ST-Link Utility或OpenOCD时，需要注意：

  1. Bootloader烧录：直接烧写到0x08000000
  2. 应用程序烧录：必须烧写到0x08004000
  3. 验证烧录结果：通过读取Flash内容确认两个程序的位置正确

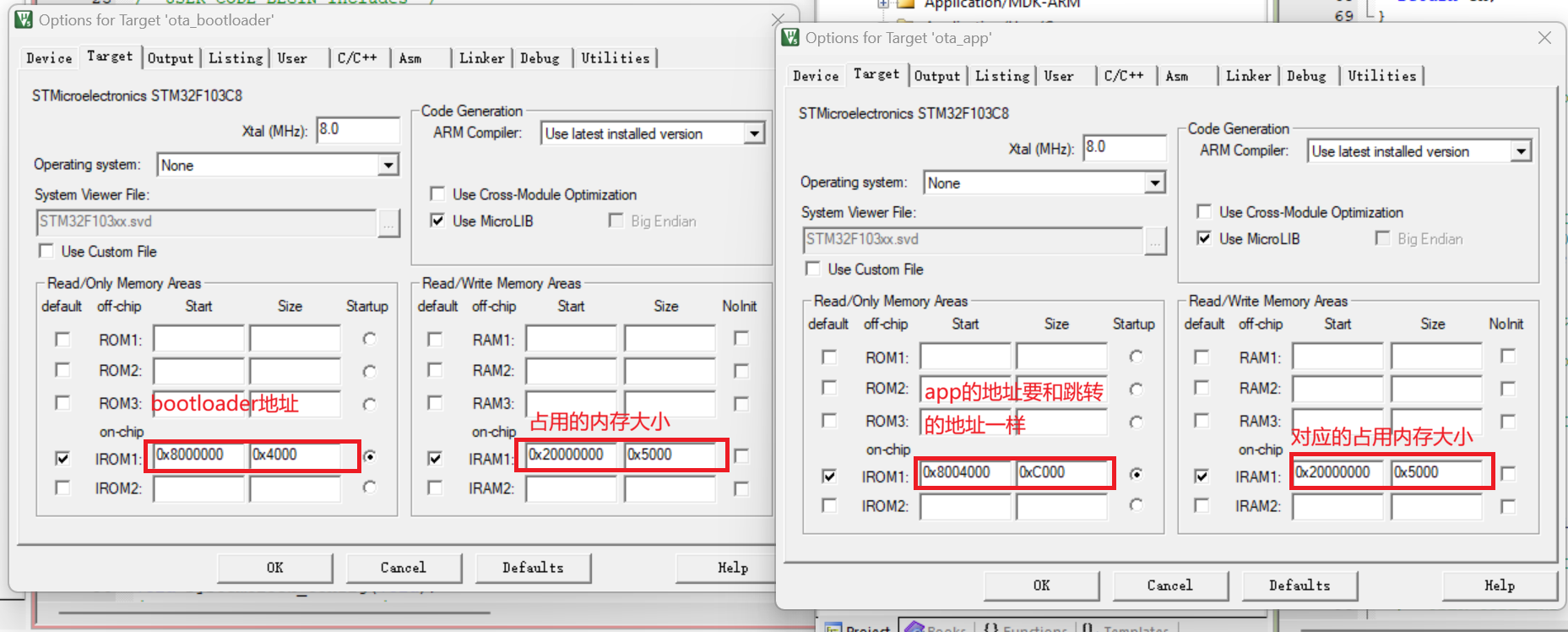

在Keil中烧录配置示例：

4. 常见问题与调试技巧

4.1 典型问题排查

  1. 跳转后程序卡死

    • 检查应用程序的VTOR设置是否正确
    • 验证应用程序的链接地址是否匹配烧录地址
    • 确认跳转前已禁用所有中断

  2. HardFault异常

    • 检查堆栈指针初始值是否有效
    • 确认应用程序的复位地址是否正确
    • 使用调试器查看异常寄存器(CFSR/HFSR)定位问题

  3. 中断不工作

    • 确保应用程序中尽早设置了VTOR
    • 检查中断优先级分组是否与Bootloader冲突
    • 验证中断服务函数是否正确定义

4.2 调试技巧与工具

  1. 利用调试器观察跳转过程

    • 在跳转代码处设置断点
    • 单步执行观察寄存器变化
    • 检查PC指针是否正确指向应用程序

  2. 内存查看工具

    bash复制# 使用OpenOCD读取Flash内容
dump_image flash.bin 0x08000000 0x10000

  3. 串口调试输出

    • 在Bootloader和应用程序中都添加调试输出
    • 通过打印信息判断执行流程

  4. 使用J-Link Commander验证

    bash复制> mem32 0x08004000 4  # 读取应用程序的前4个字
> w4 0xE000ED08,0x08004000  # 手动设置VTOR

4.3 性能优化建议

  1. 减少Bootloader大小：优化代码使其占用最小Flash空间
  2. 加快启动速度：简化硬件初始化流程
  3. 添加看门狗支持：防止跳转失败导致系统死锁
  4. 实现安全校验：添加CRC或签名验证确保应用程序完整性

5. 进阶功能扩展

5.1 双Bank切换升级

对于支持双Bank Flash的STM32型号，可以实现更安全的固件升级：

  1. 将应用程序存储在Bank2
  2. 升级时下载新固件到Bank1
  3. 通过选项字节切换启动Bank
  4. 验证失败可回退到原Bank

5.2 加密与安全启动

  1. 固件加密：使用AES等算法加密应用程序
  2. 签名验证：通过ECDSA验证固件完整性
  3. 安全跳转：检查应用程序签名后再跳转

5.3 无线升级(OTA)实现

  1. 通过蓝牙/Wi-Fi接收新固件
  2. 分块写入Flash并校验
  3. 断电恢复功能：记录升级进度到备份寄存器
  4. 回滚机制：验证失败时恢复旧版本

在实际项目中，我曾遇到过因忘记设置VTOR导致所有中断无法触发的问题。通过逻辑分析仪捕获中断信号，最终发现应用程序仍在访问Bootloader区域的中断向量。这个教训让我深刻理解到，在嵌入式开发中，每一个细节配置都至关重要。
