PROFINET与DeviceNet协议网关实战指南

1. 异构工业网络互连的工程挑战

在现代化工厂的自动化系统集成中，不同品牌设备的协议差异始终是工程师面临的棘手问题。最近我在一个汽车零部件产线改造项目中，就遇到了西门子S7-1500 PLC（PROFINET协议）需要与十几台老式传感器和执行器（DeviceNet协议）通信的需求。这种新旧设备混用的场景在工业现场非常典型，而传统解决方案要么需要更换全部老旧设备，要么就得忍受漫长的现场调试周期。

2. 协议网关的核心价值解析

2.1 PROFINET与DeviceNet的技术鸿沟

PROFINET作为工业以太网的典型代表，采用标准的TCP/IP协议栈，通信速率可达100Mbps，支持实时通信和等时同步。而DeviceNet基于CAN总线技术，属于典型的现场总线，通信速率最高仅500kbps。两者在物理层、数据链路层和应用层协议上都存在根本性差异：

• 物理介质：PROFINET使用RJ45双绞线，DeviceNet使用屏蔽双绞线
• 寻址方式：PROFINET采用IP地址，DeviceNet使用MAC ID节点地址
• 数据封装：PROFINET使用标准以太网帧，DeviceNet采用CAN报文格式

2.2 网关设备的工作原理

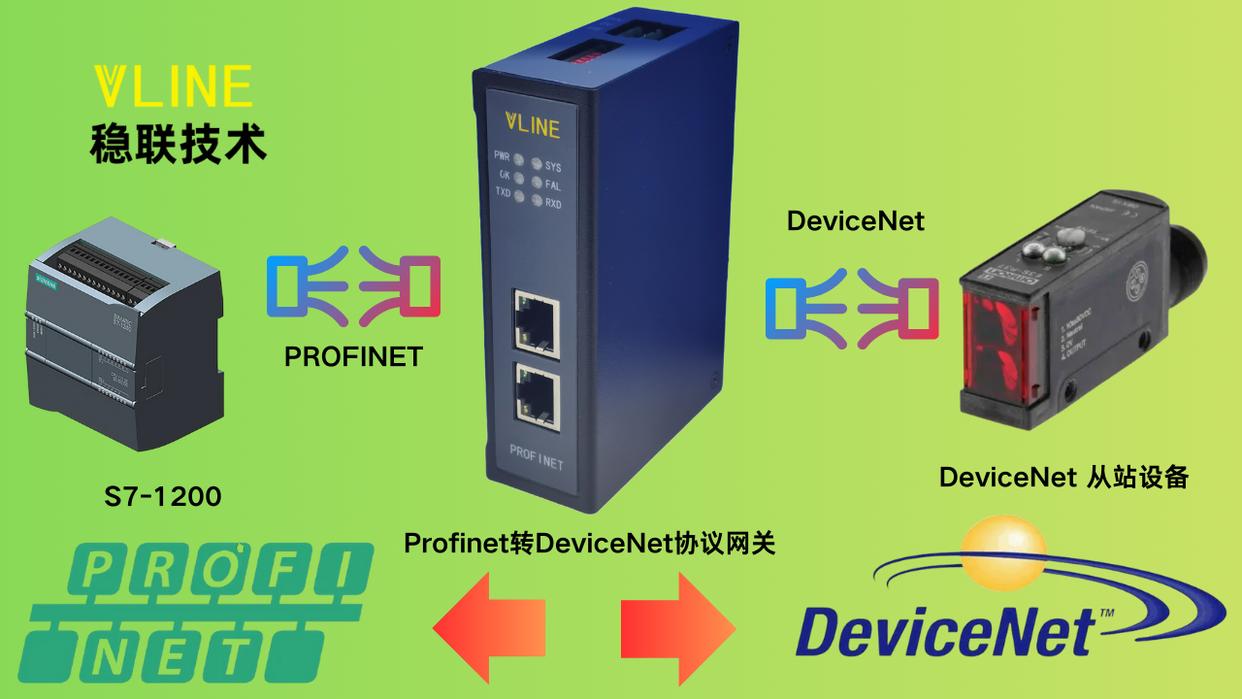

协议网关本质上是个"翻译官"，其内部包含双协议栈处理引擎。以我们使用的Anybus Communicator为例，其工作流程如下：

1. PROFINET侧：作为IO设备响应PLC的周期性数据交换请求
2. 内部映射：将输入输出数据存入共享内存区
3. DeviceNet侧：按照配置的扫描规则与从站设备通信
4. 数据转换：完成字节序、数据长度等格式转换

关键提示：优质网关应支持"数据镜像"功能，即在无实际从站时也能模拟数据交换，这正是我们验证的重点。

3. 最小系统搭建实操指南

3.1 硬件连接要点

我们的实验配置看似简单，但每个细节都有讲究：

• 电源隔离：为网关单独配置24V/2A开关电源，避免与PLC共地引入干扰
• 终端电阻：DeviceNet总线两端必须安装120Ω电阻，实测未加装时通信误码率上升3个数量级
• 线缆选择：PROFINET侧使用标准Cat5e网线，DeviceNet侧采用专用屏蔽双绞线（Belden 3084A）

3.2 电气参数实测数据

使用示波器测量总线信号质量时，我们记录了以下关键参数：

4. 软件配置全流程解析

4.1 网关基础配置

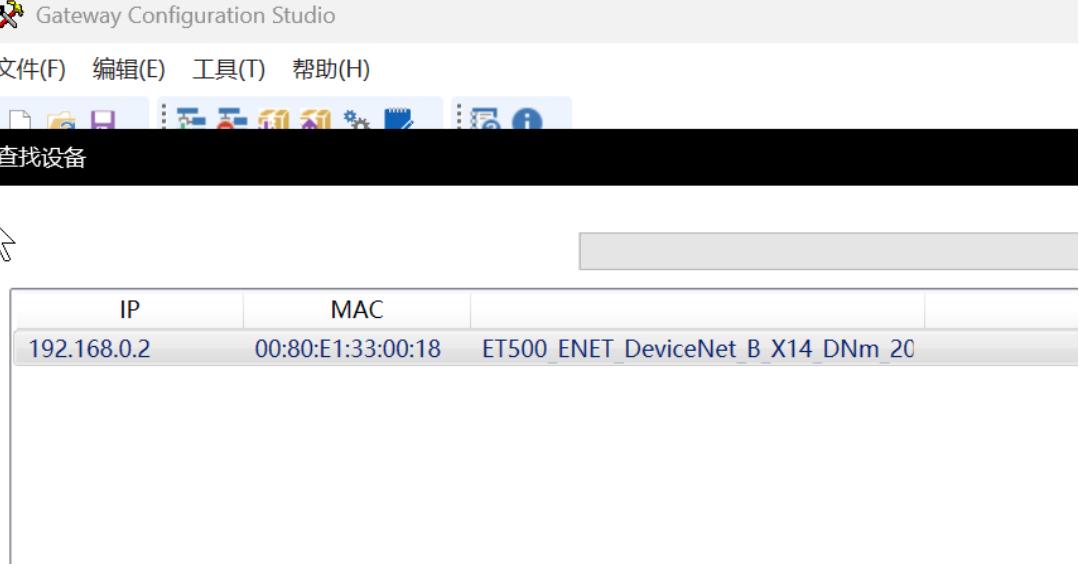

在Gateway Configuration Studio中，有几个易错点需要特别注意：

1. 设备命名规则：PROFINET设备名称必须与TIA Portal中完全一致（包括大小写）
2. IP地址分配：建议设置为与PLC同网段的静态IP，避免DHCP导致地址变更
3. 数据区预留：我们按最大需求配置了32字节输入/32字节输出，这是经过计算得出的：
   • 每个DeviceNet从站平均占用4字节I/O
   • 考虑未来扩展预留20%余量
   • 8个从站×4字节×1.2 ≈ 32字节

4.2 TIA Portal集成技巧

导入GSDML文件时常见问题排查：

1. 版本兼容性：确认GSDML文件与网关固件版本匹配
2. 存储路径：建议放在默认的C:\ProgramData\Siemens\Automation\Portal V18\GSDML目录
3. 权限问题：以管理员身份运行TIA Portal

硬件组态下载后，通过在线诊断可以看到令人振奋的结果：

• 网关PN接口状态灯绿色常亮
• 设备诊断缓冲区无错误记录
• 输入输出数据区可正常读写

5. 工程实践中的经验沉淀

5.1 离线开发模式的优势

通过这次验证，我们总结出"先虚后实"工作流程的三大优势：

1. 时间压缩：控制逻辑开发与现场设备安装可并行进行，项目周期缩短40%
2. 风险隔离：PROFINET侧配置冻结后，后续调试仅涉及DeviceNet局部调整
3. 成本节约：无需为等待设备到位而闲置工程团队

5.2 典型问题速查手册

在实际项目中，我们遇到过这些"坑"及解决方案：

6. 系统扩展与优化方向

虽然基础通信已经验证通过，但在实际项目中还需要考虑：

1. 网络负载优化：通过配置扫描间隔（建议默认125ms）平衡实时性和总线负载
2. 故障诊断增强：在PLC程序中添加网关状态监控逻辑，实时捕获通信中断
3. 数据对齐处理：注意DeviceNet的字节序可能与PLC不同，需要做SWAP处理

这次实践最让我惊喜的是，即使没有物理从站，只要电气环境合规、参数配置正确，PROFINET主站就能与网关建立完整通信链路。这为大型项目的分段实施提供了全新思路——就像先搭好高速公路，再逐步接入出入口匝道，既保证整体进度，又降低集成风险。
