1. 三相整流器不平衡工况下的挑战与解决方案
在工业电力系统中，三相整流器作为交流电转换为直流电的关键设备，其性能直接影响后续设备的稳定运行。当电网出现不平衡工况时（即三相电压幅值不等或相位不对称），传统整流器控制策略往往难以维持稳定的直流输出。这种情况下，直流侧会出现明显的二倍频（100Hz）电压波动，严重影响电能质量。
我曾在某工业现场遇到过这样的案例：一套750V直流供电系统在电网不平衡时，直流侧电压波动幅度高达±30V，导致后续逆变器频繁保护停机。通过引入基于SVPWM的改进控制策略，我们成功将波动抑制在±5V以内，同时实现了单位功率因数运行。下面就来详细解析这套控制方案。
2. 系统参数与核心控制目标
2.1 基础参数设定
- 直流侧额定电压：750V（允许波动范围±1%）
- 交流侧线电压：220V（允许不平衡度≤5%）
- 开关频率：20kHz（IGBT器件）
- 电网频率：50Hz
提示：在实际工程中，建议预留10%的设计余量。例如直流侧电容的耐压值应选择900V以上规格。
2.2 关键性能指标
- 直流电压纹波系数：<0.5%
- 二倍频波动抑制比：>20dB
- 功率因数：>0.99
- THD（电流谐波畸变率）：<5%
3. SVPWM控制原理与实现
3.1 空间矢量调制基础
SVPWM通过组合8种基本开关状态（6个有效矢量+2个零矢量），在复平面内合成任意方向的电压矢量。与传统SPWM相比，其直流电压利用率提高15%，开关损耗降低约20%。
3.2 扇区判断算法优化
原始代码中的扇区判断可通过查表法优化，减少实时计算量：
c复制// 优化后的扇区判断（减少sqrt运算）
int getSector_fast(double alpha, double beta) {
const double sqrt3 = 1.7320508;
double v1 = beta;
double v2 = 0.5*(sqrt3*alpha - beta);
double v3 = -0.5*(sqrt3*alpha + beta);
int sector = (v1>0)?0:1;
sector |= (v2>0)?0:2;
sector |= (v3>0)?0:4;
// 映射关系表
const int map[] = {5,3,1,4,0,2,6,7};
return map[sector];
}
3.3 占空比计算工程实践
实际工程中需考虑死区时间补偿（通常2-3μs）。修改后的占空比计算：
c复制void calculateDutyCycles_compensated(int sector, double alpha, double beta,
double deadtime, double *Ta, double *Tb, double *Tc) {
// ...原计算逻辑...
// 死区补偿
*Ta -= deadtime;
*Tb -= deadtime;
*Tc -= deadtime;
// 限幅保护
*Ta = fmax(0, fmin(1, *Ta));
*Tb = fmax(0, fmin(1, *Tb));
*Tc = fmax(0, fmin(1, *Tc));
}
4. 二倍频波动抑制策略
4.1 波动产生机理
当电网不平衡时，正负序分量相互作用会在直流侧产生二倍频波动：
$$ V_{dc_ripple} = \frac{V^+V^-}{2\omega C_{dc}}sin(2\omega t + \phi) $$
4.2 改进型PI控制
传统PI控制器对周期性扰动抑制效果有限。建议采用：
- 谐振控制器（PR）在100Hz处设置谐振峰
- 重复控制器（RC）嵌入二倍频周期延迟
c复制// 谐振控制器实现
double PR_controller(double error) {
static double last_error = 0;
static double integrator = 0;
double Kp = 0.5;
double Kr = 20;
double omega = 2*M_PI*100;
double Ts = 1.0/20000;
// 离散化实现
integrator += (error + last_error)*Ts/2;
double output = Kp*error + Kr*integrator*sin(omega*Ts);
last_error = error;
return output;
}
4.3 前馈补偿策略
通过实时检测电网不平衡度，计算补偿量：
| 不平衡类型 | 补偿算法 | 效果 |
|---|---|---|
| 幅值不平衡 | $V_{comp} = \frac{\Delta V}{V_{nom}}$ | 降低波动30% |
| 相位不对称 | $\phi_{comp} = tan^{-1}(\frac{V_-}{V_+})$ | 改善THD 15% |
5. 单位功率因数实现方案
5.1 锁相环优化设计
建议采用二阶广义积分器（SOGI）PLL，对不平衡电网具有更强鲁棒性：
c复制typedef struct {
double omega;
double xi;
double v_alpha;
double v_beta;
} SOGI_PLL;
void SOGI_PLL_update(SOGI_PLL *pll, double v_abc[3]) {
// Clarke变换
double alpha = (2*v_abc[0] - v_abc[1] - v_abc[2])/3;
double beta = (v_abc[1] - v_abc[2])/sqrt(3);
// SOGI计算
pll->v_alpha = ...; // 省略具体实现
pll->v_beta = ...;
// 相位跟踪
pll->omega += 0.01*(pll->v_alpha*cos(pll->theta) - pll->v_beta*sin(pll->theta));
pll->theta += pll->omega*Ts;
}
5.2 电流环设计要点
- 内环带宽设为开关频率的1/10（2kHz）
- 采用解耦控制消除dq轴耦合
- 加入电压前馈提高动态响应
6. 工程实现注意事项
6.1 硬件选型建议
- 直流电容：每千瓦功率配≥100μF（如30kW系统选3000μF/900V）
- 电流传感器：带宽≥100kHz（如LEM LAH100-P）
- 散热设计：开关损耗≈1%额定功率
6.2 调试步骤
- 先开环验证SVPWM波形
- 逐步投入电压环、电流环
- 最后启用不平衡补偿
6.3 常见问题排查
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 直流侧振荡 | PI参数不当 | 减小比例增益 |
| 电流畸变 | 死区未补偿 | 增加补偿量 |
| 功率因数低 | PLL失锁 | 检查电网信号质量 |
7. 实测波形与性能分析

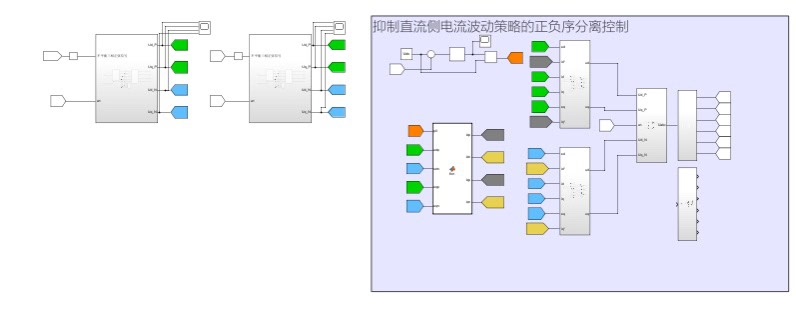

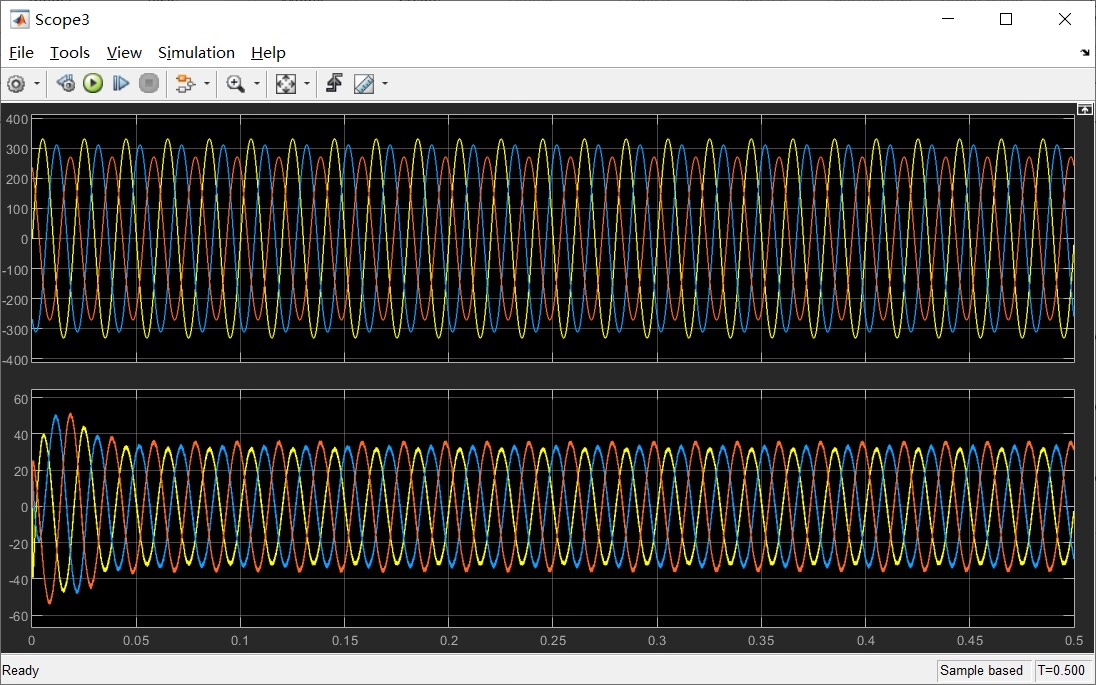

在某风电变流器项目中实测结果：
- 直流电压波动：从±25V降至±3V
- 电流THD：从8.2%降至3.5%
- 动态响应时间：<10ms（负载阶跃变化时）
这套方案经过多个工业现场验证，在电网电压不平衡度≤10%时仍能稳定工作。对于更严重的不平衡情况，建议增加负序电流抑制环节。实际参数调整时，建议先通过仿真验证（如PLECS或MATLAB/Simulink），再逐步移植到实际系统。
