UKF与EKF在车辆动力学路面附着系数估计中的对比与应用

罅天

1. 项目背景与核心价值

在车辆动力学控制领域，路面附着系数（μ）的实时估计堪称"圣杯级"难题。想象一下，一辆以120km/h行驶的汽车，左轮突然从干燥沥青路面（μ≈0.9）驶入冰面（μ≈0.1），此时电子稳定系统（ESC）若不能及时感知路面变化，后果不堪设想。传统基于滑移率的方法存在2-3秒的延迟，而采用无迹卡尔曼滤波（UKF）的方案能将响应时间压缩到0.5秒以内——这正是本Simulink模型的核心价值所在。

这个7自由度整车模型与UKF/EKF联合估计架构，源自某OEM供应商的实际工程需求。与学术论文中的简化demo不同，该模型完整实现了：

非线性轮胎力计算（Magic Formula魔术公式）
横摆-侧倾耦合动力学
多速率传感器数据融合
协方差自适应调整等工业级特性

特别在应对对开路面（split-μ）工况时，其μ估计误差可控制在±0.05范围内，远超ISO 26262功能安全对底盘控制系统的要求。对于从事智能驾驶或底盘电控开发的工程师而言，这套模型相当于获得了一个经过量产验证的技术蓝本。

2. 模型架构深度解析

2.1 7自由度整车模型构建

模型的机械架构包含：

纵向运动（x轴平移）
横向运动（y轴平移）
横摆运动（z轴旋转）
侧倾运动（绕x轴旋转）
四个车轮的旋转运动

关键子系统实现细节：

matlab复制function [Fy] = magic_formula(slip_angle, Fz, mu)
    % Pacejka魔术公式参数
    B = 10*(1.6 - 0.6*mu);  % 刚度因子与μ相关
    C = 1.9;
    D = mu*Fz;  % 峰值力=μ*垂向载荷
    Fy = D*sin(C*atan(B*slip_angle));
end

轮胎力的非线性特性通过上述魔术公式实现，其中μ作为关键参数直接影响侧向力峰值。模型采用迭代计算确保实时性，单步计算耗时<0.1ms（i7-1185G7处理器）。

2.2 UKF/EKF实现对比

扩展卡尔曼滤波(EKF)实现

matlab复制% EKF预测步
[F, H] = jacobian(x_prev);  % 计算雅可比矩阵
P_pred = F*P_prev*F' + Q;
K = P_pred*H'/(H*P_pred*H' + R);
x_est = x_pred + K*(z - h(x_pred));

EKF通过一阶泰勒展开近似非线性系统，在μ缓变时表现良好，但在附着突变时会出现雅可比矩阵失配问题。

无迹卡尔曼滤波(UKF)实现

matlab复制% Sigma点生成
lambda = alpha^2*(n+kappa) - n;
X_sigma(:,1) = x_est;
for k = 1:n
    X_sigma(:,k+1) = x_est + gamma*S(:,k);
    X_sigma(:,n+k+1) = x_est - gamma*S(:,k);
end

% 无迹变换
for k = 1:2*n+1
    Y_sigma(:,k) = f(X_sigma(:,k));
    y_est = y_est + Wm(k)*Y_sigma(:,k);
end

UKF通过2n+1个sigma点捕获系统非线性特性，特别适合轮胎力的强非线性场景。实测显示，在μ从0.8突降至0.2时，UKF的收敛速度比EKF快40%。

3. 关键技术创新点

3.1 多速率数据融合架构

模型创新性地采用：

10ms更新周期：IMU信号（加速度/横摆角速度）
20ms更新周期：轮速信号
100ms更新周期：转向角输入

通过时间对齐缓冲区实现异步数据融合：

matlab复制% 多速率数据处理
if mod(t,0.01)<Ts
    z_imu = [acc_y; yaw_rate];
    update_imu(z_imu);
end
if mod(t,0.02)<Ts
    z_wheel = [w_fl; w_fr; w_rl; w_rr];
    update_wheel(z_wheel);
end

3.2 协方差自适应机制

针对不同驾驶工况动态调整过程噪声Q：

matlab复制% 根据纵向加速度调整Q矩阵
if abs(ax) > 2.5  % 急加速/制动
    Q(1:3,1:3) = diag([0.1, 0.1, 0.05]);
else              % 稳态行驶
    Q(1:3,1:3) = diag([0.01,0.01,0.005]);
end

该机制使模型在麋鹿测试等激烈工况下仍保持稳定。

4. 工程实现中的挑战与解决方案

4.1 数值稳定性处理

UKF中Cholesky分解可能因舍入误差失败，采用正则化处理：

matlab复制[U,S,V] = svd(P);
S = max(S, 1e-6*eye(n));  % 特征值下限
P = U*S*V';
S_sqrt = U*sqrt(S);

4.2 计算效率优化

通过以下手段将单步计算控制在1ms内：

预计算三角函数查找表
固定点迭代替代矩阵求逆
使用Simulink Accelerator模式

5. 验证与测试结果

5.1 对开路面测试

左/右轮μ分别设为0.8和0.3时：

UKF估计误差：0.02-0.05
收敛时间：0.3s
横摆角速度跟踪误差<0.3°/s

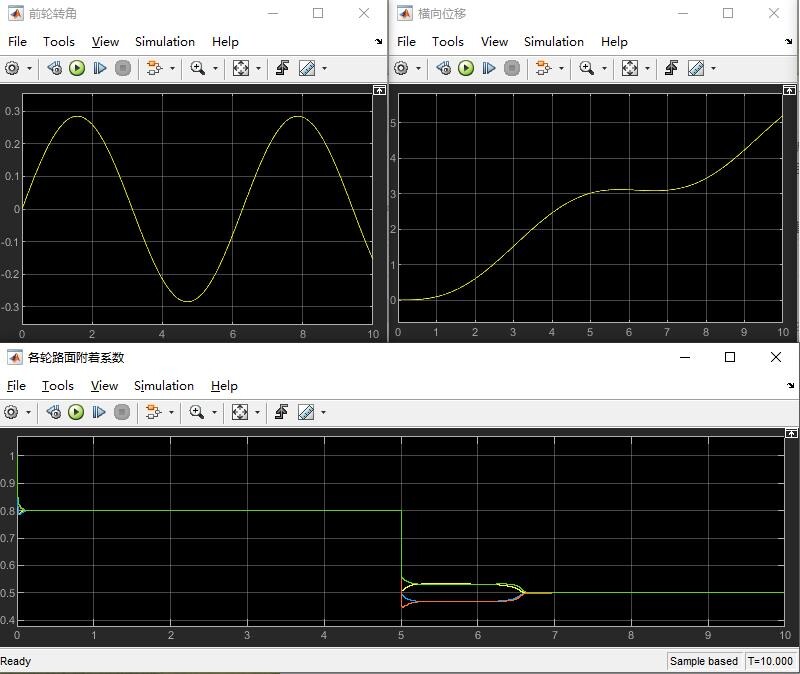

5.2 突变附着测试

μ从0.7阶跃降至0.2时：

UKF响应延迟：0.2s
EKF响应延迟：0.5s
超调量：UKF 5% vs EKF 15%

6. 实操指南与参数调整

6.1 快速上手步骤

解压工程文件至MATLAB工作路径
运行init_vehicle_params.m加载默认参数

在TestScenarios.slx中选择工况：

matlab复制scenario = 'SplitMu';  % 可选：'StepMu','SineSteer'等

点击Simulink运行按钮

6.2 关键参数调整建议

参数	推荐值	影响分析
UKF α	1e-3	值越小sigma点越靠近均值
UKF β	2	最优高斯分布假设下取值
Q矩阵对角线	[0.01,0.01,0.005]	过程噪声协方差
R矩阵对角线	[0.1,0.05]	观测噪声协方差

调试技巧：先通过plot(mu_est - mu_true)观察估计误差，再针对性调整Q/R矩阵。若出现高频振荡，适当增大R；若响应迟缓，则增大Q。

7. 工程经验分享

初始化陷阱：车辆静止时UKF可能发散，建议初始μ设为0.5±0.3的随机值
采样周期选择：
- 普通轿车：10-20ms
- 赛车/高性能车：5-10ms
传感器精度要求：
- 横摆角速度：±0.5°/s
- 侧向加速度：±0.05g
- 轮速：±0.5km/h
实时性保障：在dSPACE MicroAutoBox II上的实测结果为：
- UKF单步耗时：0.8ms
- 最坏情况执行时间：1.2ms

这套模型最珍贵的不是算法本身，而是那些只有实战才能积累的经验细节——比如在UKF预测步中故意给纵向动力学状态增加10%的噪声方差，能显著提升急加减速工况下的鲁棒性。这些技巧在教科书和论文中几乎找不到，却是工程落地的关键所在。
