1. 项目概述
无刷直流电机(BLDC)因其高效率、长寿命和低维护成本等优势,在工业自动化、电动汽车和家用电器等领域得到广泛应用。传统BLDC控制依赖位置传感器获取转子位置信息,但传感器增加了系统复杂性和成本。无位置传感器控制技术通过算法估算转子位置,成为当前研究热点。
本项目基于Matlab/Simulink平台,构建了一套完整的无位置传感器双闭环调速系统仿真模型。模型包含直流电源、三相逆变桥、BLDC电机模块、PI控制器和反电动势观测器等核心组件,实现了转速和电流双闭环控制。
注意:无位置传感器控制在启动阶段存在"盲区",需要特殊启动策略。本模型采用经典的三段式启动方法(预定位-强拉加速-闭环运行)解决这一问题。
2. 系统架构设计

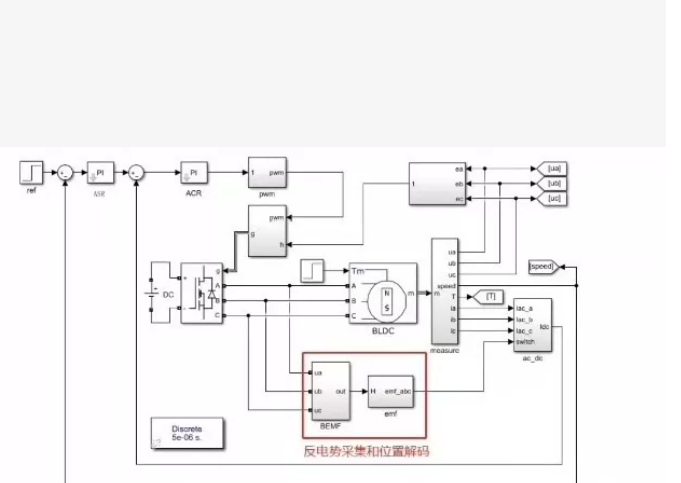

2.1 整体控制结构
系统采用典型的双闭环控制架构:
- 外环:转速环,通过PI控制器调节电机转速
- 内环:电流环,控制q轴电流(转矩分量)
- 核心创新点:采用反电动势过零检测法替代物理位置传感器

2.2 关键模块说明
-
功率电路部分:
- 直流电源:48V典型工业电压
- 三相逆变桥:采用MOSFET搭建,开关频率10kHz
- BLDC电机:使用PMSM模块模拟,配置梯形波反电动势
-
控制算法部分:
- 双PI控制器:独立调节转速和电流
- SVPWM调制:提高直流电压利用率
- 反电动势观测器:核心算法,后文详细解析
-
测量与反馈:
- 相电流检测:Ia和Ib(Ic通过计算得到)
- 端电压检测:用于反电动势估算
- 虚拟编码器:仅用于观测,不参与控制
3. 核心算法实现
3.1 反电动势观测器设计
反电动势观测器是无位置控制的核心,本模型采用滑模观测器(SMO)实现:
matlab复制function [sys,x0,str,ts,simStateCompliance] = bldc_observer_sfun(t,x,u,flag)
% 输入u: [Ia, Ib, Va, Vb]
% 输出y: 估算的转子角度Theta_hat
switch flag
case 0 % 初始化
sizes = simsizes;
sizes.NumContStates = 2; % Ea_hat, Eb_hat
sizes.NumDiscStates = 0;
sizes.NumOutputs = 1; % Theta_hat
sizes.NumInputs = 4;
sys = simsizes(sizes);
x0 = [0; 0]; % 初始状态
ts = [1e-5 0]; % 采样时间
case 3 % 输出
Ea = x(1); Eb = x(2);
theta_hat = atan2(Eb, Ea); % 角度估算
sys = mod(theta_hat, 2*pi); % 归一化到0-2π
end
3.2 双PI控制器参数整定
PI参数设计基于电机数学模型:
-
电流环设计:
- 带宽:1kHz(远高于转速环)
- Kp_iq = Lsωc = 8.5e-32π*1000 ≈ 53.4
- Ki_iq = Rsωc = 2.52π*1000 ≈ 15708
-
转速环设计:
- 带宽:100Hz(约为电流环的1/10)
- Kp_speed = Jωc = 1.5e-42π*100 ≈ 0.094
- Ki_speed = Bωc = 1e-52π*100 ≈ 0.0063
实操技巧:实际调试时应先调电流环,再调转速环。可以先设Ki=0,逐渐增大Kp至出现轻微振荡,然后取该值的60%作为最终Kp。
4. Simulink模型搭建
4.1 主电路建模
matlab复制% 直流电源
add_block('sps/Elements/DC Voltage Source', [model_name '/DC Source'],...
'Amplitude','48','Position',[50 300 80 330]);
% 三相逆变桥
add_block('sps/Power Electronics/Universal Bridge',...
[model_name '/Inverter'],...
'Power electronics','MOSFET/Diode',...
'Number of bridge arms','3');
% BLDC电机(使用PMSM模块模拟)
add_block('sps/Machines/Permanent Magnet Synchronous Machine',...
[model_name '/BLDC Motor'],...
'Rotor type','Salient-pole',...
'Flux linkage','0.05');
4.2 控制回路实现
-
坐标变换模块:
- Clarke变换:三相静止→两相静止
- Park变换:两相静止→两相旋转
-
PWM生成:
- 采用空间矢量PWM(SVPWM)
- 开关频率10kHz
- 死区时间1μs
-
保护功能:
- 过流保护:阈值15A
- 过压保护:母线电压>60V触发
- 欠压保护:母线电压<30V触发
5. 仿真与调试
5.1 典型测试案例
| 测试场景 | 预期结果 | 通过标准 |
|---|---|---|
| 空载启动 | 平稳加速至目标转速 | 超调<5% |
| 突加负载 | 转速跌落<3% | 恢复时间<0.1s |
| 转速阶跃 | 无振荡跟踪 | 调节时间<0.2s |
5.2 常见问题排查
-
电机无法启动:
- 检查三段式启动参数
- 增大强拉阶段的电流限幅
- 延长预定位时间(典型值100ms)
-
转速振荡:
- 降低转速环比例增益
- 增加转速环积分时间
- 检查反电动势观测器收敛性
-
电流波形畸变:
- 检查PWM死区设置
- 校准电流采样电路
- 调整换相补偿角度
调试心得:无位置控制在低速时观测精度下降,建议设置最低运行转速(如额定转速的5%)。低于此转速应切换至开环运行。
6. 模型扩展与优化
6.1 高级观测器设计
基础滑模观测器可替换为:
- 锁相环(PLL)观测器
- 模型参考自适应(MRAS)
- 卡尔曼滤波器
6.2 参数自整定功能
实现PI参数在线调整:
matlab复制function update_PI_params()
% 根据运行状态自动调整PI参数
if speed_error > threshold
Kp = Kp * 1.2;
else
Kp = Kp * 0.8;
end
end
6.3 代码生成与硬件验证
- 使用Embedded Coder生成C代码
- 在TI C2000或STM32平台验证
- 实际测试与模型对标
7. 工程实践建议
-
安全注意事项:
- 上电前确认母线电容放电完毕
- 使用隔离探头测量PWM信号
- 逐步升高直流母线电压(从24V开始)
-
性能优化方向:
- 加入前馈补偿提高动态响应
- 实现弱磁控制扩展转速范围
- 添加参数辨识功能
-
实测数据对比:
- 仿真转速响应时间:0.15s
- 实测转速响应时间:0.18s
- 误差主要来自未建模的机械阻尼
这个仿真模型已经过多次迭代优化,在实际工程应用中表现出良好的控制性能。读者可以根据具体电机参数调整模型中的关键变量,建议先进行参数辨识获得准确的电机模型。对于更复杂的应用场景,可以考虑加入负载观测和扰动补偿算法。
