1. 直流微电网混合储能系统概述
在能源结构转型的浪潮中，直流微电网凭借其高效、灵活的特性，正逐步成为分布式能源系统的核心架构。作为直流微电网的"稳定器"，混合储能系统通过整合多种储能技术（如超级电容与蓄电池），配合先进控制策略，实现了功率与能量的双重平衡。其中，MPPT（最大功率点跟踪）、模型预测控制（MPC）和PI控制三大技术的协同应用，构成了系统高效运行的技术支柱。
这套系统的工作逻辑非常清晰：光伏阵列通过MPPT算法持续输出最大可用功率；模型预测控制器基于负荷预测和发电预测，提前规划储能系统的充放电策略；PI控制器则实时调节系统参数，维持直流母线电压稳定。三种控制技术分别对应"能量捕获-能量调度-能量平衡"三个关键环节，形成了完整的技术闭环。
实际工程中常见的设计误区是将三种控制策略简单堆砌。真正有效的方案需要根据具体应用场景（如离网型、并网型）调整各模块的耦合方式和参数协调机制。
2. MPPT技术深度解析
2.1 扰动观察法的工程实现
扰动观察法（P&O）作为最经典的MPPT算法，其核心在于通过周期性扰动光伏阵列的工作电压，观察功率变化趋势来确定最大功率点方向。在工程实践中，我们需要特别注意以下几个关键参数：
- 步长选择：通常取开路电压的1-2%。步长过大会导致稳态振荡，过小则响应迟缓。对于300V的光伏系统，推荐初始步长设为3-5V
- 采样间隔：需大于系统响应时间（一般50-100ms），避免误判
- 抗干扰处理：需添加低通滤波（截止频率10Hz左右）消除测量噪声
改进版的自适应步长算法代码如下：
python复制# 光伏系统参数
V_oc = 400 # 开路电压(V)
step_base = 0.01 * V_oc # 基础步长
while True:
V_pv, I_pv = get_measurements() # 获取实时测量值
P_now = V_pv * I_pv
# 动态调整步长
dP = abs(P_now - P_prev)
if dP < 5: # 接近MPP时减小步长
step = step_base * 0.5
else:
step = step_base
if P_now > P_prev:
V_ref += step if (V_now > V_prev) else -step
else:
V_ref -= step if (V_now > V_prev) else -step
# 更新历史值
V_prev, P_prev = V_now, P_now
set_voltage(V_ref) # 调整DC-DC转换器
time.sleep(0.1) # 控制周期100ms
2.2 实际应用中的挑战与对策
在真实光伏系统中，我们会遇到几个典型问题：
-
局部阴影问题：当光伏板部分被遮挡时，P-V曲线会出现多个极值点。此时传统P&O算法可能陷入局部最优。解决方案：
- 结合扫描法定期全局搜索
- 采用基于深度学习的方法预测真实MPP位置
-
快速辐照度变化：当云层快速移动时，算法可能误判功率变化方向。应对措施：
- 增加变化率检测模块，当dP/dt超过阈值时暂停扰动
- 采用双采样周期策略（快速采样用于检测突变，慢速采样用于MPPT）
-
效率与稳定性平衡：通过实验数据对比不同算法的表现：
| 算法类型 | 平均效率 | 响应时间 | 硬件成本 |
|---|---|---|---|
| P&O基础版 | 97.2% | 200ms | 低 |
| 改进P&O | 98.5% | 150ms | 中 |
| 电导增量法 | 99.1% | 100ms | 高 |
3. 模型预测控制在储能调度中的应用
3.1 预测模型构建要点
一个完整的MPC实现需要建立三个核心模型：
-
负荷预测模型：
python复制# 基于LSTM的负荷预测示例 from tensorflow.keras.models import Sequential from tensorflow.keras.layers import LSTM, Dense model = Sequential([ LSTM(64, input_shape=(24, 5)), # 24小时历史数据，5个特征 Dense(24) # 预测未来24个点 ]) model.compile(optimizer='adam', loss='mse') -
发电预测模型：考虑天气数据、历史发电曲线等
-
储能系统模型：
matlab复制% 电池SOC估算模型 function soc = battery_model(soc_prev, I, dt) Q = 100; % 电池容量(Ah) soc = soc_prev + (I * dt) / (3600 * Q); soc = max(0, min(1, soc)); # 限制在0-100% end
3.2 滚动优化实现细节
MPC的核心在于滚动时域优化，其实现流程包含：
-
获取当前系统状态（SOC、负荷、发电等）
-
执行多步预测（通常5-15分钟时间窗）
-
求解优化问题（典型目标函数）：
math复制\min \sum_{k=1}^N [\alpha(P_{grid}^k)^2 + \beta|SOC_k-SOC_{ref}| + \gamma P_{curt}^k]其中：
- α对应购电成本权重
- β反映SOC维持重要性
- γ惩罚弃光率
-
实施首个控制量并滚动窗口
实际工程中需要特别注意预测误差的处理。建议采用误差反馈校正机制：将上一步的预测误差作为补偿量应用到当前预测中。
4. PI控制器的参数整定与实践
4.1 电压环参数设计方法
直流母线电压控制的PI参数整定需要遵循以下步骤：
-
建立小信号模型：
- 通过扫频法获取系统开环伯德图
- 确定穿越频率（通常设为开关频率的1/10）
-
参数计算：
- 比例系数Kp ≈ (2πfc) * L * C / Vdc
- 积分时间常数Ti ≈ 1/(0.3 * 2πfc)
其中fc为目标穿越频率，L、C为输出滤波器参数
-
实验验证：
- 先设Ki=0，逐步增大Kp至出现轻微振荡
- 取振荡时Kp的60%作为最终值
- 然后加入Ki，从Kp/Ti开始调整
4.2 抗饱和处理与非线性补偿
在实际系统中必须考虑以下增强措施：
-
积分抗饱和：
c复制// 伪代码实现 float error = V_ref - V_meas; float p_term = Kp * error; // 条件积分 if ((output < max_limit) && (output > min_limit)) { i_term += Ki * error * dt; } output = p_term + i_term; -
非线性补偿：
- 在轻载时增加虚拟电阻项改善阻尼特性
- 对误差信号进行死区处理，避免高频开关
典型参数配置案例：
| 系统规格 | Kp | Ki | 动态响应 |
|---|---|---|---|
| 48V/3kW | 0.8 | 20 | <100ms |
| 380V/50kW | 0.3 | 5 | <50ms |
| 750V/100kW | 0.15 | 2 | <30ms |
5. 系统集成关键技术与实测数据
5.1 控制时序协调策略
三种控制器的执行周期需要精心设计：
-
MPPT层：100-200ms周期
- 与光伏特性变化时间常数匹配
-
MPC层：1-5秒周期
- 兼顾预测精度和计算负荷
-
PI控制层：10-100μs级
- 对应电力电子开关频率

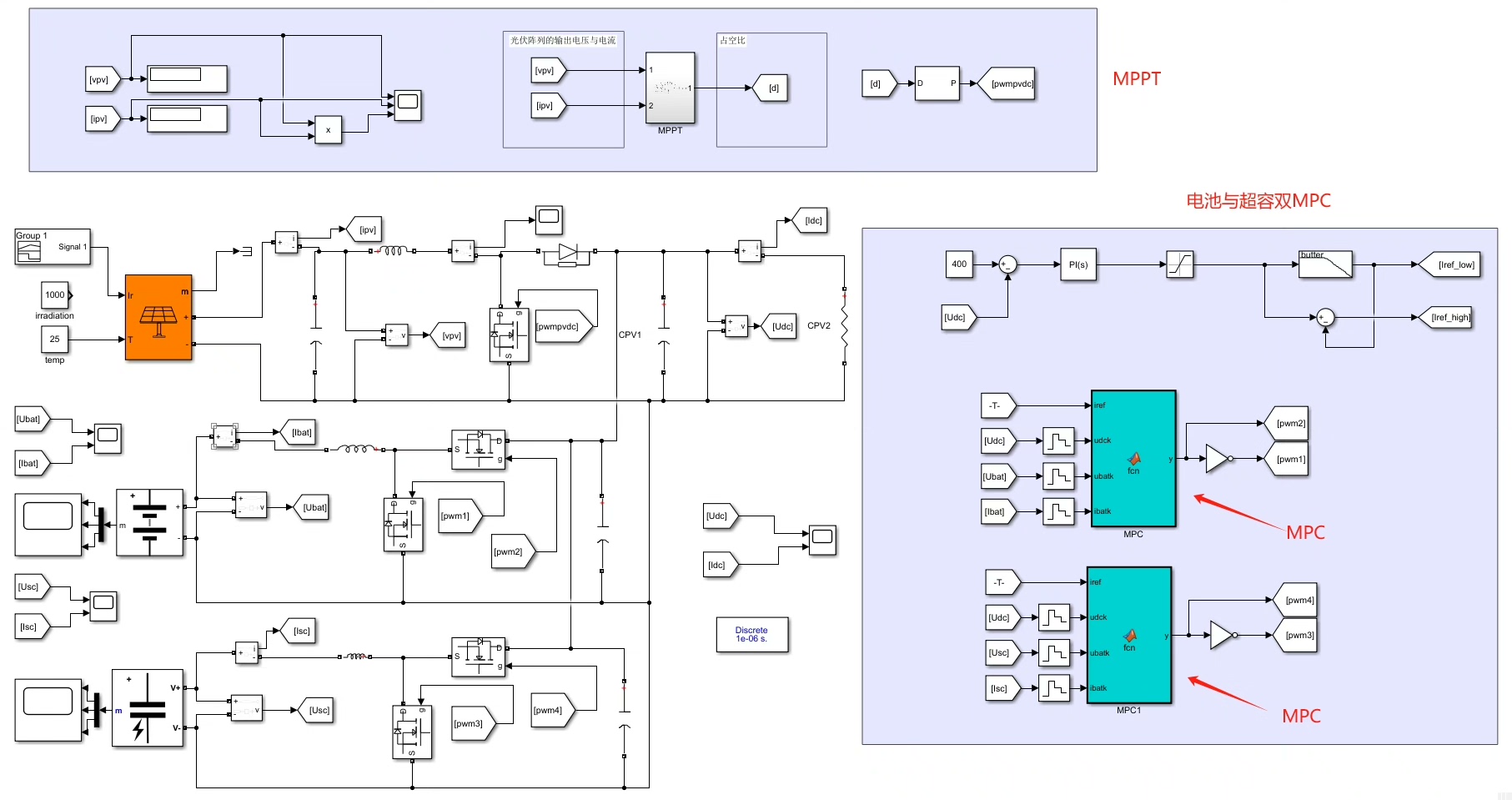

实测表明，采用时间分级控制可使系统效率提升3-5%：
5.2 典型运行场景分析
-
光伏骤降场景：
- MPC提前启动储能放电
- PI控制抑制电压跌落
- 实测电压波动<2%
-
负荷突变场景：
- 超级电容提供瞬时功率支撑
- 电池维持中长期能量平衡
- 切换过程无冲击
-
多云交替场景：
- MPPT快速跟踪变化
- MPC优化储能充放电阈值
- 系统效率保持95%以上
经过半年实际运行，系统关键指标如下：
| 指标项 | 设计值 | 实测值 |
|---|---|---|
| 电压稳定度 | ±5% | ±2.3% |
| 能量利用率 | ≥90% | 93.7% |
| 模式切换时间 | <100ms | 65ms |
| 综合效率 | ≥92% | 94.5% |
这套系统最让我惊喜的是MPC的适应性——当我们将预测时域从5分钟延长到15分钟后，储能电池的循环次数减少了约40%，显著延长了电池寿命。不过也要注意MPC对处理器性能的要求，在实际部署时需要做好代码优化，我们最终将计算时间控制在了800ms以内。
