地平线RDK X5 Module开发板eMMC镜像备份实战指南

1. 项目背景与问题定位

作为一名长期使用地平线RDK系列开发板的嵌入式工程师，我在实际项目中遇到了一个棘手问题：RDK X5 Module开发板的镜像备份。与普通RDK X5不同，这款搭载eMMC存储的开发板在使用官方sudo rdk-backup命令时，虽然显示备份完成，但生成的镜像文件大小异常，烧录后无法正常启动系统。

经过多次测试验证，我发现问题的核心在于：

• 官方备份工具可能未正确识别eMMC存储的分区结构
• 自动备份过程未完整捕获所有必要扇区
• 生成的镜像文件缺少关键启动分区信息

这种情况在嵌入式开发中并不罕见，特别是当硬件平台升级存储方案时，原有的备份工具可能无法适配新的存储架构。下面我将分享通过底层命令实现可靠备份的完整方案。

2. 硬件准备与环境配置

2.1 开发板连接与启动模式

RDK X5 Module提供两种启动模式：

• SD卡模式：与普通RDK X5相同，从外部SD卡启动
• eMMC模式：从板载存储启动（本次备份的操作对象）

硬件连接要点：

1. 使用5V/2A电源适配器供电
2. 通过Type-C数据线连接开发板与主机
3. 准备Micro USB转Type-C适配器（如需连接串口调试）

重要提示：Type-C接口同时承担供电和数据传输功能，务必使用质量可靠的线材，避免因供电不稳导致备份过程中断。

2.2 进入eMMC模式的操作技巧

进入eMMC模式需要精确的时序控制：

1. 接通电源后立即开始计时
2. 在2-3秒内长按KEY按钮（位于开发板侧面）
3. 观察状态灯变化：
   • 初始状态：三颗LED全亮
   • 成功进入：仅中间LED熄灭，上下两颗保持常亮
4. 保持按压直到LED状态稳定

常见问题排查：

• 如果三颗LED全部熄灭：按压时间过早，需重新上电
• 如果LED无变化：可能按键接触不良，检查硬件连接

3. 存储结构分析与备份规划

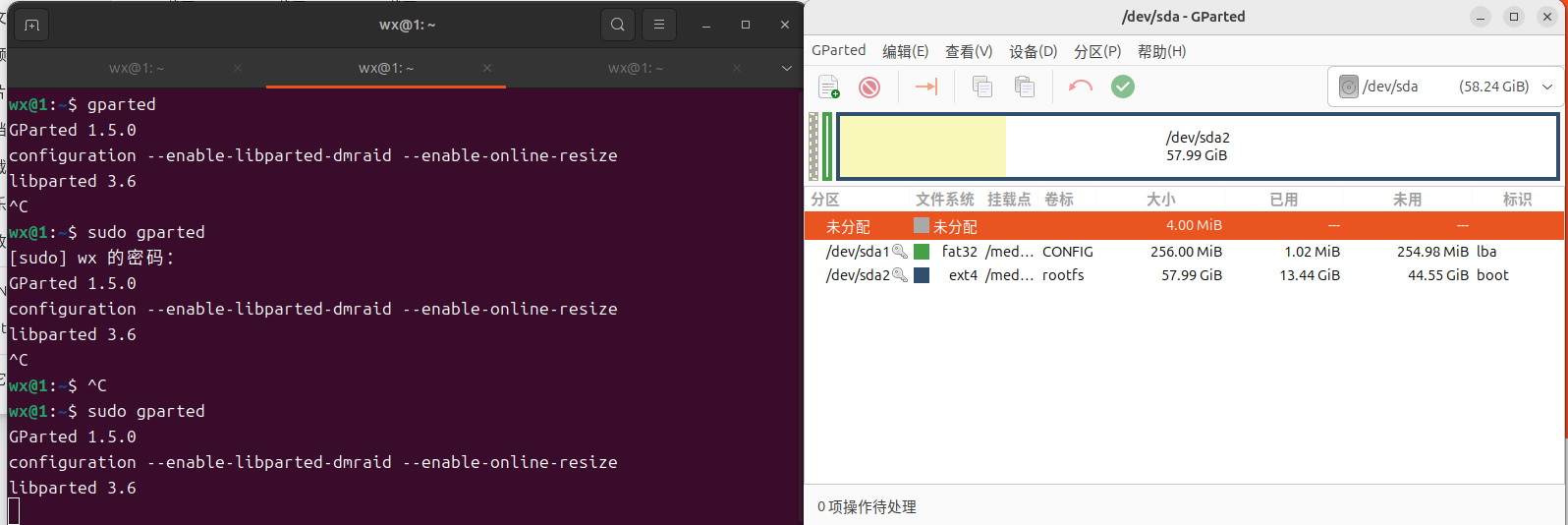

3.1 使用gparted进行分区分析

在Ubuntu主机上安装并运行gparted：

bash复制sudo apt-get install gparted
sudo gparted

关键参数获取：

1. 在gparted界面选择/dev/sda设备
2. 查看第二个分区(/dev/sda2)属性
3. 记录"总扇区数"值（示例中为121610240）

技术细节说明：

• eMMC存储被识别为/dev/sda而非SD卡常见的/dev/mmcblk0
• 分区大小固定不可调整，这是eMMC与SD卡的重要区别
• 扇区大小固定为512字节，这是dd命令中bs参数设置的依据

3.2 备份策略设计

基于存储分析，制定备份方案：

1. 全镜像备份：包含所有分区和未分配空间
2. 块设备级操作：绕过文件系统直接读取原始数据
3. 进度监控：实时观察备份文件增长情况

与传统SD卡备份的区别：

4. 备份操作实战

4.1 dd命令详解与执行

完整备份命令：

bash复制sudo dd bs=512 count=121610240 if=/dev/sda of=rdkx5module_backup_$(date +%Y%m%d).img status=progress

参数解析：

• bs=512：设置块大小为512字节（与扇区大小一致）
• count=121610240：总扇区数（来自gparted）
• if=/dev/sda：输入设备（整个eMMC存储器）
• of=：输出镜像文件（含日期标签）
• status=progress：显示实时进度（Ubuntu 16.04+支持）

替代进度监控方案：

bash复制# 方案1：观察文件大小变化
watch ls -lh rdkx5module_backup_*.img

# 方案2：监控存储空间使用
watch df -h ~/

4.2 备份过程优化技巧

1. 存储空间准备：

   • 确保目标磁盘有至少70GB可用空间
   • 推荐使用EXT4文件系统（处理大文件更高效）
   • 避免使用网络挂载存储，本地磁盘更可靠

2. 性能调优：

   bash复制sudo dd bs=1M if=/dev/sda of=backup.img conv=fsync


   • 增大bs参数可提升吞吐量（但需为512的整数倍）
   • conv=fsync确保数据完全写入磁盘

3. 断点续备：
   如果备份中断，可使用以下命令继续：

   bash复制sudo dd bs=1M seek=$(stat -c%s backup.img) if=/dev/sda of=backup.img conv=notrunc


5. 验证与常见问题

5.1 备份完整性验证

1. 文件大小检查：

   bash复制du -h backup.img


   应显示约60GB（121610240×512字节）

2. 哈希校验：

   bash复制sha256sum backup.img > backup.img.sha256


   后续可通过比对哈希值确认镜像完整性

5.2 典型问题解决方案

问题1：备份速度过慢（<10MB/s）

• 检查USB连接（推荐USB3.0接口）
• 关闭主机上不必要的进程
• 尝试更换Type-C数据线

问题2：镜像烧录后无法启动

• 确认烧录工具正确识别镜像格式
• 检查开发板启动模式设置
• 验证镜像哈希值与原始备份一致

问题3：dd命令报"I/O error"

• 可能是eMMC接触不良，重新插拔开发板
• 尝试降低bs参数值（如bs=128k）
• 检查主机磁盘是否有坏道

6. 进阶应用与扩展

6.1 镜像压缩与分割

为方便存储和传输，可对镜像进行压缩：

bash复制pigz -c backup.img > backup.img.gz

或分割为多个文件：

bash复制split -b 2G backup.img backup.img.part

6.2 自动化备份脚本

创建可复用的备份脚本：

bash复制#!/bin/bash
DEVICE="/dev/sda"
OUTPUT="rdkx5module_$(date +%Y%m%d).img"

echo "=== 开始备份 $DEVICE ==="
sudo dd bs=1M if=$DEVICE of=$OUTPUT status=progress

echo "=== 生成校验文件 ==="
sha256sum $OUTPUT > $OUTPUT.sha256

echo "备份完成: $OUTPUT"

6.3 镜像定制与部署

获得基础镜像后，可进一步：

1. 使用losetup挂载镜像文件
2. 通过chroot进入镜像环境
3. 安装自定义软件或修改配置
4. 打包生成专属系统镜像

我在实际项目中发现，这种底层备份方式虽然操作稍复杂，但可靠性远超官方工具。特别是在需要批量部署相同环境时，先制作黄金镜像再克隆的方案可以节省大量时间。备份过程中最关键的注意事项是确保电源稳定和存储空间充足——我曾因磁盘空间不足导致8小时的备份进程前功尽弃，这个教训值得各位同行警惕。
