I2C总线通信原理与STM32实现详解

流云轻落

1. I2C总线通信基础解析

I2C（Inter-Integrated Circuit）总线是Philips公司开发的一种简单、双向二线制同步串行总线。作为嵌入式开发中最常用的通信协议之一，I2C以其简洁的硬件连接和灵活的通信方式，在传感器、EEPROM、RTC等外设连接中广泛应用。我初次接触I2C时，最惊讶的是仅用两根线就能实现多设备通信，这背后其实有一套精妙的设计逻辑。

1.1 物理层特性

I2C总线由两根信号线组成：

  • SCL（Serial Clock）：时钟线，由主机控制，用于同步数据传输
  • SDA（Serial Data）：数据线，用于双向数据传输

实际电路设计中必须注意：

  1. 两条线都采用开漏输出设计，配合上拉电阻（通常4.7kΩ）
  2. 空闲状态下两条线都保持高电平（通过上拉电阻实现）
  3. 任何设备都可以将线路拉低（强下拉），但释放后必须回到高电平（弱上拉）

重要提示：上拉电阻值需要根据总线电容计算，过小会导致功耗增加，过大会影响上升沿速度。一般400kHz总线用4.7kΩ，100kHz可用10kΩ。

1.2 通信特性

I2C具有几个关键特征：

  • 半双工通信：同一时刻只能进行发送或接收
  • 同步传输：依赖SCL时钟信号
  • 多主多从：支持多个主机设备（需冲突检测）
  • 地址寻址：每个从设备有唯一地址（7位或10位）

在实际项目中，我发现大多数应用场景采用一主多从模式。例如，STM32作为主机，连接多个传感器从机。7位地址模式下最多可挂载112个设备（地址0x00-0x7F中有些保留地址不可用）。

2. I2C协议时序详解

2.1 基本时序单元

起始和停止条件

  • 起始条件（S）：SCL高电平时，SDA从高→低跳变
  • 停止条件（P）：SCL高电平时，SDA从低→高跳变

这两个条件都由主机产生。我在调试时常用逻辑分析仪捕捉这些信号，发现起始条件后总线必须等待至少4.7μs（标准模式）才能开始传输数据。

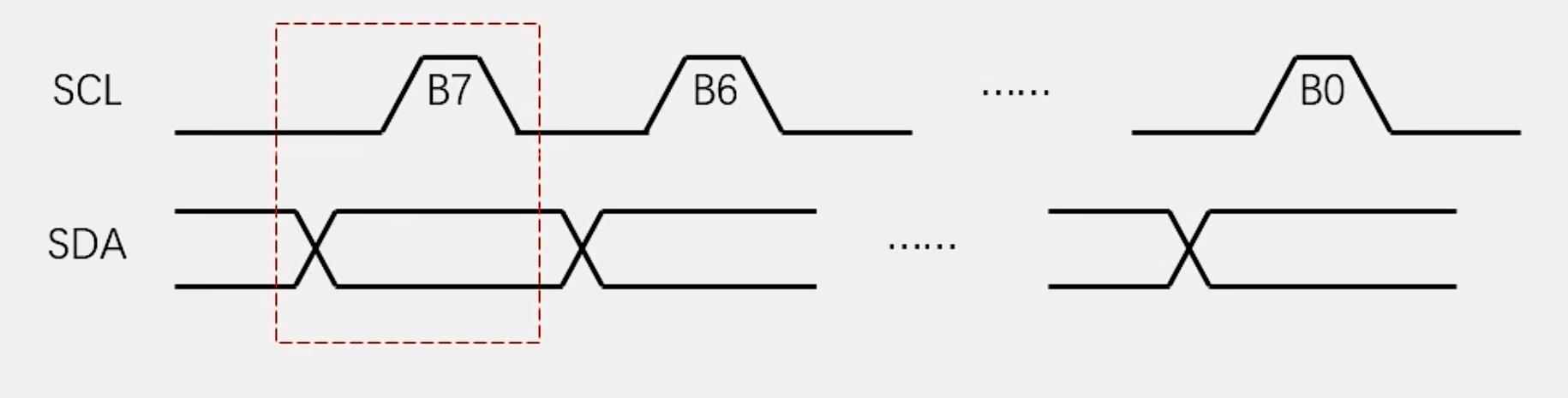

数据传输时序

每个数据位传输都遵循：

  1. SCL低电平期间：发送方改变SDA数据线
  2. SCL高电平期间：数据保持稳定，接收方采样

数据传输时序

关键细节：

  • 数据变化只能在SCL低电平时发生
  • 采用MSB（高位优先）传输方式
  • 每个字节后跟随一个应答位（ACK/NACK）

2.2 三种基本操作时序

2.2.1 指定地址写操作

用于向从设备的特定寄存器写入数据：

  1. 发送起始条件
  2. 发送从机地址+写位（0）
  3. 等待从机应答（ACK）
  4. 发送寄存器地址
  5. 等待从机应答
  6. 发送数据字节
  7. 等待从机应答
  8. 发送停止条件
c复制// 伪代码示例
void I2C_WriteReg(uint8_t devAddr, uint8_t regAddr, uint8_t data) {
    StartCondition();
    SendByte(devAddr << 1 | 0);  // 写模式
    WaitACK();
    SendByte(regAddr);
    WaitACK();
    SendByte(data);
    WaitACK();
    StopCondition();
}

2.2.2 当前地址读操作

读取从设备当前指针指向的寄存器：

  1. 发送起始条件
  2. 发送从机地址+读位（1）
  3. 等待从机应答
  4. 接收数据字节
  5. 发送非应答（NACK）
  6. 发送停止条件

注意：很多从设备在读写操作后会自动递增地址指针，这是实现连续读写的关键。

2.2.3 指定地址读操作

组合前两种操作，先设置地址再读取：

  1. 执行指定地址写操作（不发送数据）
  2. 发送重复起始条件（Sr）
  3. 执行当前地址读操作
c复制uint8_t I2C_ReadReg(uint8_t devAddr, uint8_t regAddr) {
    // 先设置寄存器地址
    StartCondition();
    SendByte(devAddr << 1 | 0);  // 写模式
    WaitACK();
    SendByte(regAddr);
    WaitACK();

    // 重复起始条件
    StartCondition();
    SendByte(devAddr << 1 | 1);  // 读模式
    WaitACK();
    uint8_t data = ReceiveByte();
    SendNACK();
    StopCondition();
    return data;
}

3. 软件模拟I2C实现

当硬件I2C资源不足或需要灵活配置引脚时，软件模拟是很好的选择。我在多个项目中使用GPIO模拟I2C，总结出以下关键点：

3.1 基本函数实现

c复制// GPIO初始化
void I2C_GPIO_Init() {
    GPIO_InitTypeDef GPIO_InitStruct;
    // 配置SCL和SDA为开漏输出
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(I2C_PORT, &GPIO_InitStruct);

    // 初始状态置高
    HAL_GPIO_WritePin(I2C_PORT, SCL_PIN|SDA_PIN, GPIO_PIN_SET);
}

// 产生起始条件
void I2C_Start() {
    SDA_HIGH();
    SCL_HIGH();
    Delay_us(4);    // 保持时间
    SDA_LOW();
    Delay_us(4);
    SCL_LOW();
}

// 产生停止条件
void I2C_Stop() {
    SDA_LOW();
    SCL_LOW();
    Delay_us(4);
    SCL_HIGH();
    Delay_us(4);
    SDA_HIGH();
    Delay_us(4);
}

3.2 字节传输实现

c复制// 发送一个字节
uint8_t I2C_SendByte(uint8_t byte) {
    for(int i=0; i<8; i++) {
        SCL_LOW();
        if(byte & 0x80) SDA_HIGH();  // MSB first
        else SDA_LOW();
        Delay_us(2);
        SCL_HIGH();
        Delay_us(2);
        byte <<= 1;
        SCL_LOW();
    }

    // 接收ACK
    SDA_HIGH();  // 释放SDA
    SCL_HIGH();
    uint8_t ack = !SDA_READ();
    SCL_LOW();
    return ack;
}

// 接收一个字节
uint8_t I2C_ReceiveByte(uint8_t ack) {
    uint8_t byte = 0;
    SDA_HIGH();  // 释放SDA

    for(int i=0; i<8; i++) {
        SCL_LOW();
        Delay_us(2);
        SCL_HIGH();
        byte = (byte << 1) | SDA_READ();
        Delay_us(2);
    }

    // 发送ACK/NACK
    SCL_LOW();
    if(ack) SDA_LOW();
    else SDA_HIGH();
    SCL_HIGH();
    Delay_us(2);
    SCL_LOW();
    SDA_HIGH();  // 释放SDA

    return byte;
}

3.3 软件I2C的注意事项

  1. 时序精度：必须严格保证时序间隔，特别是标准模式（100kHz）和快速模式（400kHz）
  2. 中断处理：最好在传输过程中禁用中断，避免时序被打断
  3. 总线恢复：异常时需发送多个时钟脉冲帮助从机复位
  4. 上拉电阻：即使软件模拟，物理线路仍需上拉电阻

我在实际项目中遇到过因中断干扰导致的通信失败，后来采用以下改进措施：

  • 在关键时序段关闭中断
  • 增加超时检测机制
  • 添加总线状态恢复函数

4. 硬件I2C模块使用（以STM32为例）

STM32内置硬件I2C外设能大幅减轻CPU负担。以STM32F1系列为例：

4.1 硬件初始化

c复制void MX_I2C1_Init(void) {
    hi2c1.Instance = I2C1;
    hi2c1.Init.ClockSpeed = 100000;  // 100kHz
    hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
    hi2c1.Init.OwnAddress1 = 0;
    hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
    hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
    hi2c1.Init.OwnAddress2 = 0;
    hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
    hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
    HAL_I2C_Init(&hi2c1);
}

// GPIO配置
void HAL_I2C_MspInit(I2C_HandleTypeDef* hi2c) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    if(hi2c->Instance == I2C1) {
        __HAL_RCC_GPIOB_CLK_ENABLE();
        __HAL_RCC_I2C1_CLK_ENABLE();

        // PB6-SCL, PB7-SDA
        GPIO_InitStruct.Pin = GPIO_PIN_6|GPIO_PIN_7;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;  // 复用开漏
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
        HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    }
}

4.2 硬件I2C的读写操作

使用HAL库可以简化操作：

c复制// 写寄存器
HAL_I2C_Mem_Write(&hi2c1, devAddr<<1, regAddr,
                 I2C_MEMADD_SIZE_8BIT, &data, 1, 100);

// 读寄存器
HAL_I2C_Mem_Read(&hi2c1, devAddr<<1, regAddr,
                I2C_MEMADD_SIZE_8BIT, &data, 1, 100);

4.3 硬件I2C常见问题排查

  1. 通信失败：

    • 检查物理连接和上拉电阻
    • 确认从机地址正确（通常左移1位）
    • 用示波器观察波形质量

  2. 时钟速率问题：

    • 确保不超过从设备支持的最大速率
    • 检查APB1时钟配置（I2C挂载在APB1）

  3. DMA配置：

    • 连续传输时建议使用DMA
    • 注意DMA缓冲区对齐问题

我在使用STM32硬件I2C时，发现库函数有时会卡在等待标志位状态。解决方案是：

  • 增加超时检测
  • 异常时调用HAL_I2C_Init()重新初始化
  • 在I2C_ITError中断中处理错误

5. CRC校验在I2C中的应用

虽然I2C协议本身不强制要求CRC校验，但在高可靠性应用中值得考虑。我曾在工业传感器项目中实现过CRC-8校验：

5.1 CRC校验原理

CRC校验本质是模2除法：

  1. 发送方：计算数据CRC值并附加到帧尾
  2. 接收方：重新计算CRC并与接收值比较

5.2 CRC-8实现示例

c复制uint8_t Calc_CRC8(uint8_t *data, uint8_t len) {
    uint8_t crc = 0xFF;  // 初始值
    const uint8_t poly = 0x31;  // CRC-8多项式

    for(uint8_t i=0; i<len; i++) {
        crc ^= data[i];
        for(uint8_t j=0; j<8; j++) {
            if(crc & 0x80) {
                crc = (crc << 1) ^ poly;
            } else {
                crc <<= 1;
            }
        }
    }
    return crc;
}

// 使用示例
uint8_t data[4] = {0x12, 0x34, 0x56, 0x78};
uint8_t crc = Calc_CRC8(data, 4);

5.3 CRC校验注意事项

  1. 发送和接收方必须使用相同的：

    • 多项式
    • 初始值
    • 结果异或值
    • 输入/输出是否反转

  2. 常见标准：

    • CRC-8：常用多项式0x31（SMBus）
    • CRC-16：常用多项式0x8005（Modbus）

  3. 硬件加速：某些STM32型号支持硬件CRC计算

在实际项目中，我发现CRC校验虽然增加了少量开销，但能有效发现传输错误。特别是在工业环境中，电气噪声可能导致偶发通信错误，CRC校验能提高系统可靠性。
