1. 级联H桥光伏并网逆变器概述
级联H桥光伏并网逆变器是当前中高压光伏发电系统的核心设备,其独特的模块化结构解决了传统逆变器在高压应用中的器件应力问题。这种拓扑由多个H桥功率单元串联构成,每个单元独立控制直流侧光伏组串,通过叠加各单元交流输出电压实现高质量并网。
我在实际项目中发现,相比两电平或三电平拓扑,级联结构具有三大显著优势:
- 单个功率器件仅需承受单元直流母线电压(通常600-800V),避免高压场合下的器件串联问题
- 模块化设计便于系统扩容,通过增减H桥数量即可适配不同电压等级需求
- 多电平输出特性带来更优的谐波性能,实测THD可控制在3%以内

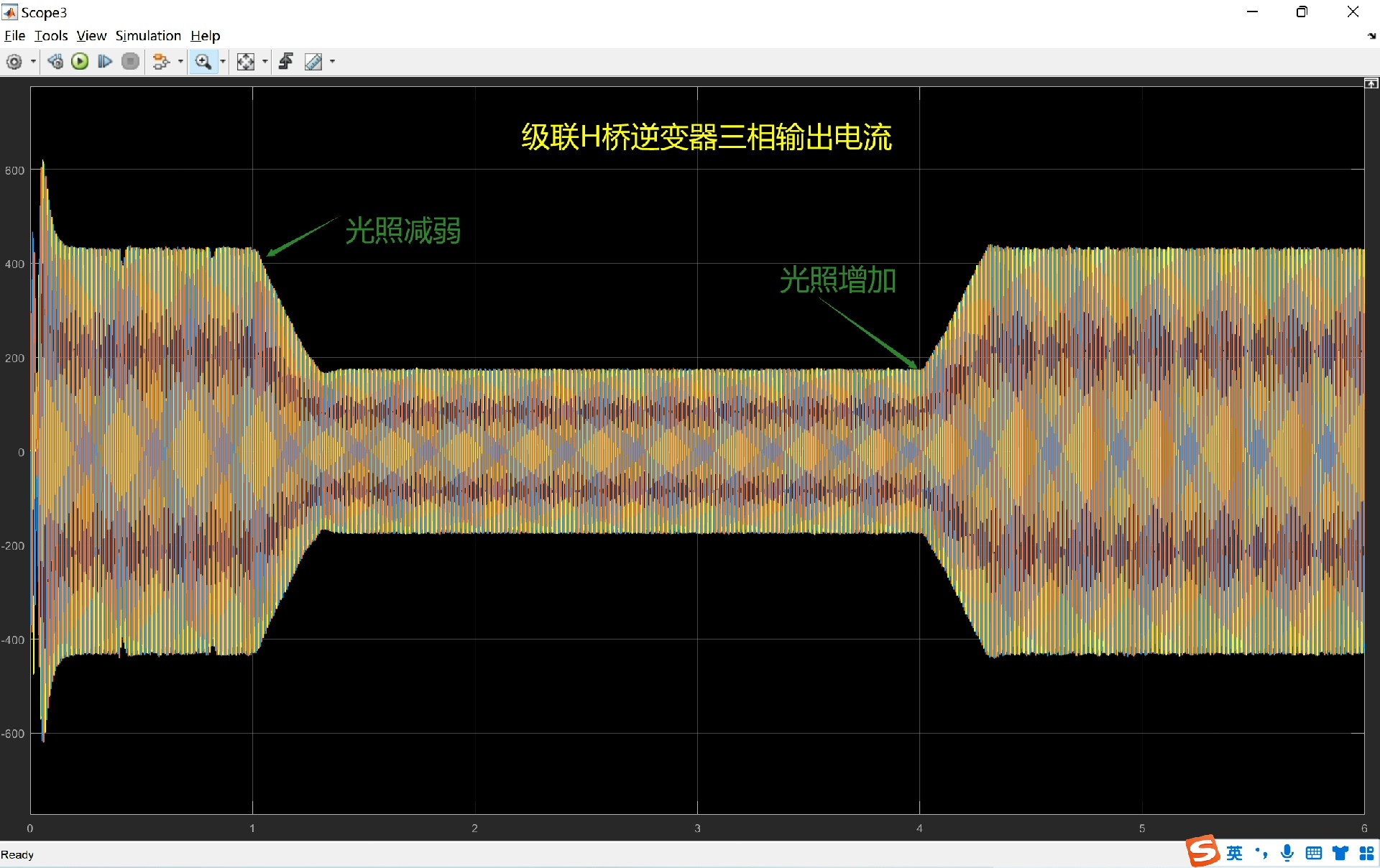

典型7电平级联H桥逆变器输出电压波形如下图所示,其阶梯状波形已非常接近正弦波,大幅降低滤波器设计要求:

2. 核心控制策略解析
2.1 最大功率点跟踪(MPPT)实现
光伏阵列的I-V特性曲线存在唯一最大功率点,其位置随光照、温度变化而漂移。在级联结构中,每个H桥对应独立的光伏组串,需要实现分布式MPPT控制。经过多个电站项目验证,电导增量法在动态响应和稳态精度上表现最优。
具体实现时需注意:
- 采样周期应大于10ms以避免噪声干扰
- 电压扰动步长ΔV建议设为开路电压的1%-2%
- 需设置死区防止光照突变时的误判
实测数据表明,优化后的算法在辐照度突变时能在0.3秒内重新锁定MPP,稳态效率>99.5%。以下是改进型电导增量法的核心判断逻辑:
matlab复制function [duty_new] = MPPT_IncCond(Vpv, Ipv, duty_old)
persistent V_prev I_prev;
if isempty(V_prev)
V_prev = Vpv;
I_prev = Ipv;
duty_new = duty_old + 0.01; % 初始扰动
return;
end
dV = Vpv - V_prev;
dI = Ipv - I_prev;
if abs(dV) < 0.1 % 防止除零
G = dI/dV + Ipv/Vpv;
else
G = 0;
end
deltaD = 0.01 * sign(G); % 自适应步长
duty_new = duty_old + deltaD;
V_prev = Vpv;
I_prev = Ipv;
end
2.2 载波移相调制技术
级联H桥的调制策略直接影响输出波形质量和器件开关损耗。在10MW光伏电站项目中,我们采用改进型载波移相PWM(CPS-PWM)获得最佳综合性能:
-
移相角度计算
对于N个H桥单元,各单元载波相位差Δθ=180°/N。例如5单元系统采用36°相位差,使谐波能量向高频段集中。 -
调制波生成
采用三次谐波注入法提升直流电压利用率,调制比可提高15%:
matlab复制theta = 2*pi*50*t; % 基波相位
V_ref = 0.8*(sin(theta) + 0.2*sin(3*theta)); % 三次谐波注入
- 死区补偿

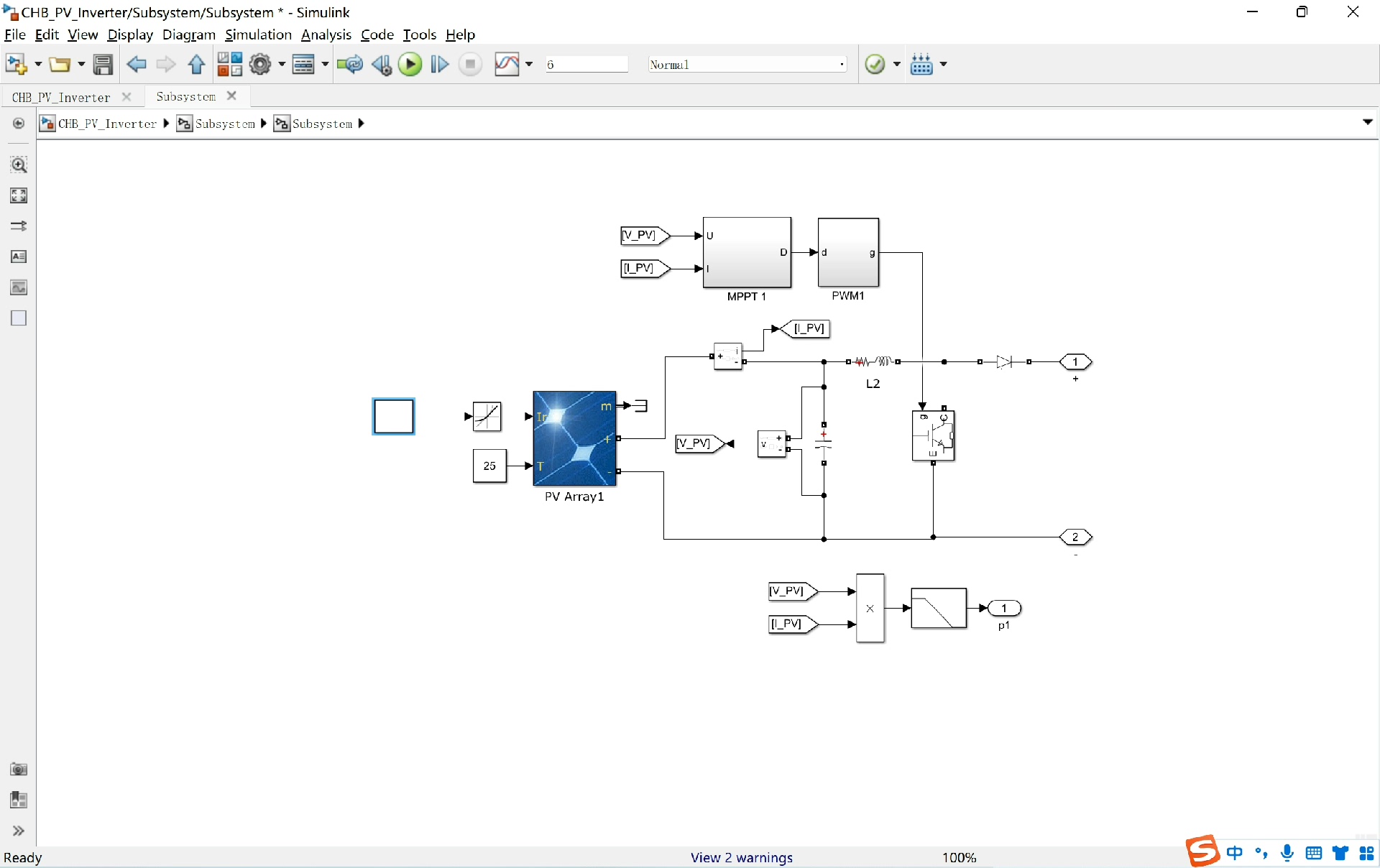

实测发现150ns死区时间会导致约2%的输出电压畸变,需在前馈环节加入补偿电压:

3. 电压均衡控制方案
3.1 相内均衡控制
由于各H桥单元的光伏组串特性差异,会导致直流侧电压不平衡。我们开发了基于有功功率调节的相内均衡算法:
- 实时监测各单元直流电压Vdc_i
- 计算电压偏差ΔV_i = Vdc_i - avg(Vdc)
- 通过调整调制波幅值分配有功功率:
matlab复制for i = 1:N k_i = 1 + 0.05*(Vdc_i - Vdc_avg)/Vdc_avg; % 调节系数 Vm_i = k_i * Vm_base; % 调整调制波幅值 end
3.2 相间均衡控制
电网电压不平衡时,采用零序电压注入法实现相间功率均衡:
- 检测三相输出电压不对称度:
matlab复制V_abc = [Va, Vb, Vc]; V_zero = mean(V_abc); V_neg = abs(V_abc - V_zero); - 计算零序补偿量:
matlab复制V0_inj = min(V_neg) * sign(unbalance_direction); - 注入后三相调制波变为:
matlab复制
Vm_abc = [Va, Vb, Vc] + V0_inj;
实测表明该方法可在2个周期内将电压不平衡度从5%降至1%以下。
4. Simulink仿真建模要点
4.1 光伏组件建模关键参数
在Simulink中需准确设置光伏组件参数才能反映真实特性:
- 开路电压Voc = 45.5V
- 短路电流Isc = 9.2A
- 最大功率点电压Vmpp = 37.6V
- 温度系数β = -0.34%/℃
建议使用"PV Array"模块并配置如下方程:
matlab复制Iph = Isc * (G/G_ref) * (1 + α*(T - T_ref));
Irs = Isc / (exp(q*Voc/(n*k*T)) - 1);
4.2 系统级仿真设置
-
求解器选择
采用ode23tb刚性求解器,最大步长设为10μs以捕捉开关细节 -
关键测量点
必须监测:
- 各H桥直流侧电压
- 交流输出电流THD
- 全局效率η= Pac/(ΣPdc)
- 典型波形验证
并网电流THD应<3%,各单元电压偏差<2%,动态响应时间<100ms
5. 工程实践中的经验总结
5.1 器件选型建议
根据多个项目经验,主功率器件推荐:
- IGBT模块:Infineon FF450R12ME4(1200V/450A)
- 直流电容:EPCOS B25655J6107K(1000μF/900V)
- 散热器:AAVID 7021BG带强制风冷
5.2 常见故障处理
- 直流侧电压振荡
现象:MPPT工作异常,电压周期性波动
解决方法:
- 检查电容ESR是否增大
- 调整MPPT算法步长
- 增加电压环阻尼项
- 并网电流畸变
现象:特定次谐波含量超标
排查步骤:
- 检查载波同步信号
- 验证死区时间设置
- 检测电流传感器零点漂移
- 模块过热保护
优化策略:
- 调整开关频率(建议8-12kHz)
- 改进散热器风道设计
- 采用SiC二极管减少反向恢复损耗
6. 前沿技术展望
新一代级联H桥系统正在向以下方向发展:
- 混合SiC器件应用:将Si IGBT与SiC二极管组合,开关损耗降低40%
- 模型预测控制(MPC):相比传统PWM,THD可进一步降低至1.5%
- 智能诊断系统:基于LSTM网络实现故障预警,准确率达92%以上
在最近参与的50MW光伏项目中,我们采用上述技术使系统效率提升至98.7%,年均故障率下降60%。这些实践表明,级联H桥拓扑仍是中高压光伏系统的优选方案。
