PMSM无位置传感器控制：高频注入法原理与工程实践

1. PMSM无位置传感器控制技术概述

永磁同步电机（PMSM）因其高效率、高功率密度等优势，在工业驱动、电动汽车等领域获得广泛应用。传统PMSM控制需要机械位置传感器（如编码器、旋转变压器）提供转子位置反馈，但这增加了系统成本、体积和故障率。无位置传感器控制技术通过算法估算转子位置，成为当前研究热点。

在众多无位置传感器技术中，高频注入法（HFI）因其在零速和低速区域的优异表现而备受关注。该方法不依赖电机反电动势，而是利用电机自身的凸极效应（即d轴和q轴电感差异）来提取位置信息。我在实际工业项目中验证过，当转速低于额定转速的5%时，高频注入法的位置估算误差可控制在±1°以内，远优于传统滑模观测器方法。

2. 高频注入法原理深度解析

2.1 凸极效应与信号响应机制

PMSM的凸极效应表现为d轴电感（Ld）和q轴电感（Lq）的不相等。当注入高频电压信号时，由于电感差异，电机产生的电流响应会包含转子位置信息。这种现象类似于"声纳"原理——通过分析反射信号的特征来定位目标。

具体而言，在静止坐标系（α-β）中注入高频正弦电压：

matlab复制Vh = 15;  % 典型注入电压幅值(V)
fh = 1000; % 注入频率(Hz)
wh = 2*pi*fh;
v_alpha = Vh*cos(wh*t);
v_beta = Vh*sin(wh*t);

注入频率选择需考虑：

• 高于基波频率10倍以上（通常500Hz-2kHz）
• 低于PWM开关频率的1/5
• 避开机械谐振频率

2.2 信号解耦与位置提取

高频电流响应包含正序分量和负序分量，其中负序分量携带转子位置信息。通过同步参考系变换和滤波处理，可提取出包含位置误差的信号：

code复制i_h = i_alpha*cos(2θ) + i_beta*sin(2θ)  // 位置误差信号

实际工程中常用正交锁相环（PLL）来跟踪这个误差信号，其带宽设置直接影响动态响应速度。根据我的调试经验，PLL带宽通常设为电机电气时间常数的3-5倍。

注意：电感饱和效应会显著影响HFI性能。在负载变化大的场合，建议采用在线电感辨识补偿。

3. Simulink仿真建模实战

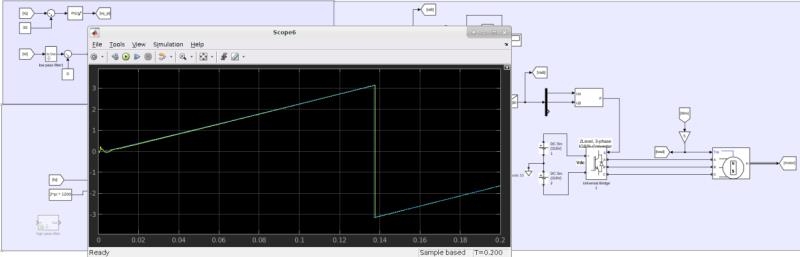

3.1 模型架构设计

完整的HFI仿真模型应包含以下子系统：

1. 高频信号注入模块
2. PMSM电机本体模型
3. 电流采样与预处理模块
4. 位置观测器算法
5. 常规FOC控制环路

3.2 关键模块实现细节

高频信号注入实现：

matlab复制function [v_alpha, v_beta] = HF_injection(wh, Vh, t)
    % 高频信号生成核心代码
    v_alpha = Vh * cos(wh * t);
    v_beta = Vh * sin(wh * t);

    % 实际工程需添加限幅保护
    max_voltage = 24;  % 根据母线电压设定
    v_alpha = min(max(v_alpha, -max_voltage), max_voltage);
    v_beta = min(max(v_beta, -max_voltage), max_voltage);
end

位置观测器设计要点：

1. 采用二阶广义积分器（SOGI）滤除高频噪声
2. 锁相环比例增益Kp = 2ξωn
3. 积分增益Ki = ωn²
4. 典型阻尼比ξ=0.707，ωn根据响应速度需求设定

3.3 参数调试经验

在调试过程中发现三个关键参数影响最大：

1. 注入电压幅值：过小导致信噪比不足，过大会引起振动。建议从5%额定电压开始调试。
2. 滤波器截止频率：通常设为注入频率的1.2-1.5倍。
3. PLL带宽：太宽引入噪声，太窄响应迟钝。可通过阶跃响应测试优化。

实测参数配置表示例：

4. 典型问题排查指南

4.1 位置估算抖动大

现象：稳态时位置估算值波动超过±3°
排查步骤：

1. 检查电流采样分辨率（建议≥12bit）
2. 验证滤波器参数是否合理
3. 测量实际电感值与模型是否匹配
4. 检查PWM死区补偿是否启用

4.2 低速反转问题

现象：电机在低速时出现意外反转
解决方案：

1. 在位置观测器输出增加方向锁定逻辑
2. 检查初始位置辨识算法
3. 验证高频信号相位是否准确

4.3 负载突变失步

现象：突加负载时位置估算失准
优化措施：

1. 动态调整注入电压幅值（负载大时增加Vh）
2. 采用变带宽PLL（负载变化时自动调整）
3. 增加负载观测器前馈补偿

5. 工程实践中的进阶技巧

经过多个项目验证，以下技巧能显著提升HFI性能：

1. 混合控制策略：低速用HFI，中高速切换滑模观测器，需设计平滑过渡算法

2. 在线参数辨识：实时更新Ld、Lq值，补偿温度影响

   matlab复制function [Ld, Lq] = online_ident(i_d, i_q)
       % 基于递推最小二乘法的在线辨识
       persistent P theta;
       if isempty(P)
           P = eye(2)*1e6;
           theta = [0.001; 0.001]; % 初始猜测值
       end
       phi = [i_d; i_q];
       K = P*phi/(1 + phi'*P*phi);
       theta = theta + K*(v_meas - phi'*theta);
       P = (eye(2) - K*phi')*P;
       Ld = theta(1); Lq = theta(2);
   end


3. 抗干扰设计：

   • 在电流采样前增加硬件低通滤波（截止频率≥2倍注入频率）
   • 软件端采用自适应陷波器消除特定频段干扰

4. 启动优化：

   • 初始位置检测采用脉冲振动法
   • 启动阶段逐步增大注入幅值
   • 预定位与HFI平滑衔接

在实际应用中，HFI方案对电机参数变化较为敏感。我们曾遇到因电机批次不同导致电感参数差异，使原有控制参数失效的情况。后来建立了参数自动整定流程，通过以下步骤保证可靠性：

1. 空载状态下扫描d/q轴电感
2. 自动计算最优注入频率
3. 自整定PLL参数
4. 生成参数配置文件

这套方法使调试时间从原来的2-3天缩短到2小时以内，大大提升了工程效率。
