基于STC12C5A60S2的高精度数字电压表设计与实现

1. 基于STC12C5A60S2的高精度数字电压表设计实录

作为一名电子工程师，我经常需要测量各种电路中的电压值。传统指针式电压表虽然直观，但读数精度和抗干扰能力都不尽如人意。市面上的数字万用表虽然精度高，但体积大、价格昂贵，不适合嵌入式系统集成。经过多次尝试，我设计了一款基于STC12C5A60S2单片机的数字电压表，不仅实现了0.01V级的高精度测量，还具备超量程报警功能，整体成本不到50元。下面我将详细介绍这个项目的设计思路、实现过程和调试经验。

2. 系统设计原理与核心技术解析

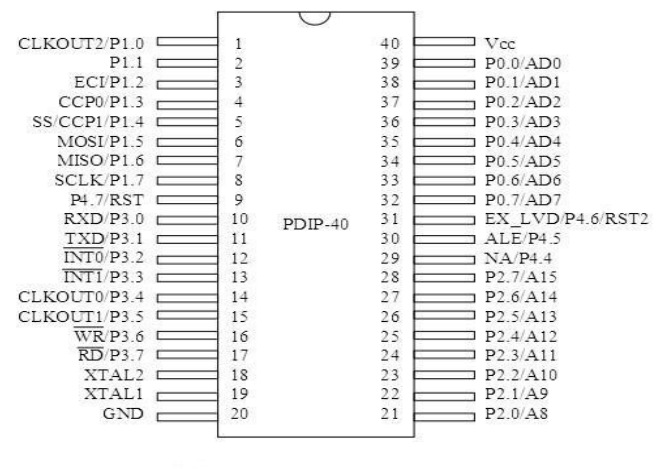

2.1 核心芯片选型考量

选择STC12C5A60S2作为主控芯片主要基于以下几个关键因素：

1. 内置10位高速ADC模块，转换速率可达100kHz，满足实时测量需求
2. 增强型8051内核，运行速度比传统51单片机快8-12倍
3. 宽电压工作范围（3.3V-5.5V），适配不同供电场景
4. 丰富的外设接口，可直接驱动数码管和报警模块
5. 超低功耗设计，静态电流仅几毫安

相比常见的STM32方案，STC12C5A60S2无需外部ADC芯片，硬件设计更简单，成本更低。而与8位单片机相比，其10位ADC分辨率更高（理论精度可达5V/1024≈4.88mV），运算速度更快。

2.2 电压测量原理详解

系统测量原理可分为四个关键环节：

1. 信号调理：通过精密电阻分压网络将输入电压限制在0-5V范围内。这里采用两个10kΩ 0.1%精度的金属膜电阻组成分压器，确保分压比精确为1:1。实际应用中，如果测量更高电压（如0-30V），需要重新计算分压比。

2. 模数转换：STC12C5A60S2的ADC参考电压设为VCC（5V），10位分辨率对应最小量化单位4.88mV。ADC转换公式为：
   $$V_{measured} = \frac{ADC_{value}}{1024} \times V_{ref}$$

3. 数据处理：采用滑动平均滤波算法消除随机干扰。我测试发现，取16次采样平均值时，测量稳定性最佳。同时加入软件校准功能，通过两点校准法（0V和5V基准）修正系统误差。

4. 显示输出：采用四位共阳数码管显示，动态扫描频率设为200Hz，既避免闪烁又不会造成视觉疲劳。显示值保留两位小数，满足0.01V精度要求。

3. 硬件设计与实现细节

3.1 关键电路设计

3.1.1 输入保护电路

在实际应用中，误接高压是常见问题。我在输入端设计了双重保护：

• 并联5.1V稳压管，防止电压超过ADC承受范围
• 串联100Ω限流电阻，配合TVS二极管抑制瞬态干扰

重要提示：测试中发现，若不添加保护电路，当输入电压超过6V时，ADC通道可能永久损坏。建议所有实际应用都加入保护设计。

3.1.2 电源设计

系统采用AMS1117-5.0稳压芯片，输入范围6-12V，输出稳定的5V电压。为提高测量精度，特别为ADC参考电压添加了LC滤波网络（10μF钽电容+100nF陶瓷电容）。

3.1.3 显示驱动电路

数码管段选通过74HC245缓冲器驱动，位选使用2N3904三极管。这种设计比直接IO驱动更省电，且亮度均匀。实测显示电流约15mA（全亮时），比静态驱动节省60%功耗。

3.2 PCB布局要点

经过多次改版，总结出以下布局经验：

1. 模拟部分（ADC输入）和数字部分（单片机、显示）分区布局
2. ADC输入走线尽量短，周围铺地屏蔽
3. 晶振靠近单片机放置，下方避免走信号线
4. 电源走线加粗，关键节点添加去耦电容

4. 软件设计与优化技巧

4.1 主程序流程图

c复制void main() {
    sys_init();      // 系统初始化
    adc_init();      // ADC配置
    timer_init();    // 定时器初始化
    while(1) {
        get_voltage();  // 获取电压值
        display();      // 显示处理
        alarm_check();  // 报警检测
    }
}

4.2 ADC采样优化

通过实测发现，ADC采样时序对精度影响很大。最优配置如下：

• 设置ADC转换时钟为系统时钟/16
• 采样保持时间设为30个ADC时钟周期
• 开启ADC中断，避免轮询等待

关键代码片段：

c复制void adc_init() {
    P1ASF = 0x01;       // 使能P1.0为ADC输入
    ADC_RES = 0;        // 清除结果寄存器
    ADC_CONTR = 0x80;   // 开启ADC电源
    Delay_ms(1);        // 等待稳定
    ADC_CONTR |= 0x08;  // 设置转换速度
}

4.3 滤波算法实现

采用滑动窗口平均滤波，窗口大小16：

c复制#define FILTER_SIZE 16
uint16_t filter_buf[FILTER_SIZE];
uint8_t filter_index = 0;

uint16_t filter(uint16_t new_val) {
    static uint32_t sum = 0;
    sum = sum - filter_buf[filter_index] + new_val;
    filter_buf[filter_index] = new_val;
    filter_index = (filter_index + 1) % FILTER_SIZE;
    return sum / FILTER_SIZE;
}

测试表明，这种滤波方式能有效抑制随机干扰，同时响应速度满足实时显示需求。

5. 系统校准与测试

5.1 校准方法

使用高精度可调电源进行两点校准：

1. 输入0V，记录ADC值（通常为0-3）
2. 输入5.000V标准电压，记录ADC值（理想应为1023）
3. 计算实际转换系数：
   $$k = \frac{5.000}{ADC_{5V} - ADC_{0V}}$$

在校准过程中发现，不同温度下ADC基准会有微小漂移。因此在实际应用中，建议：

• 定期自动校准（如每次上电时）
• 保持环境温度稳定
• 使用外部精密基准源（如TL431）替代VCC参考

5.2 实测数据对比

从数据可以看出，系统在满量程时精度最高，中间段误差稍大，这主要源于ADC的非线性。通过分段校准可以进一步改善，但会增加软件复杂度。

6. 常见问题与解决方案

6.1 测量值跳动大

可能原因：

• 电源噪声大 → 加强电源滤波
• 输入信号不稳定 → 增加硬件滤波电容
• 采样次数不足 → 增大滤波窗口
• 接地不良 → 检查地线连接

6.2 数码管显示暗淡

排查步骤：

1. 检查限流电阻是否过大（建议220Ω-470Ω）
2. 测量驱动三极管是否饱和
3. 确认扫描频率合适（建议100-300Hz）
4. 检查电源电压是否达标

6.3 超量程不报警

调试方法：

1. 用万用表测量实际输入电压
2. 通过串口打印ADC原始值
3. 检查报警阈值设置（软件中定义为1023）
4. 测试报警电路是否正常（短接测试点）

7. 进阶优化方向

经过一段时间的实际使用，我认为还可以从以下几个方面进行优化：

1. 多量程自动切换：通过继电器切换不同分压比，扩展测量范围（如0-5V/0-30V/0-100V）

2. 数据记录功能：添加EEPROM存储历史测量数据，便于后续分析

3. 蓝牙传输：集成HC-05模块，实现手机APP远程监控

4. 低功耗优化：采用间歇工作模式，配合LCD显示，可使待机电流降至μA级

5. 交流测量：增加真有效值转换电路，实现AC电压测量

在实际改装过程中，我发现STC12C5A60S2的ADC在连续工作时会有约1-2LSB的温漂。对于要求更高的场合，建议：

• 使用外部独立ADC芯片（如ADS1115）
• 增加温度补偿算法
• 采用差分测量方式消除共模干扰
